Класс 36с, 4 о!
Ло 142747
ВСЕСО -ЭЗН,Л 9
liA TKb !;"ТЕХЫ с.Г и ЛЛ, ИЬ "ИОТГл
СССО

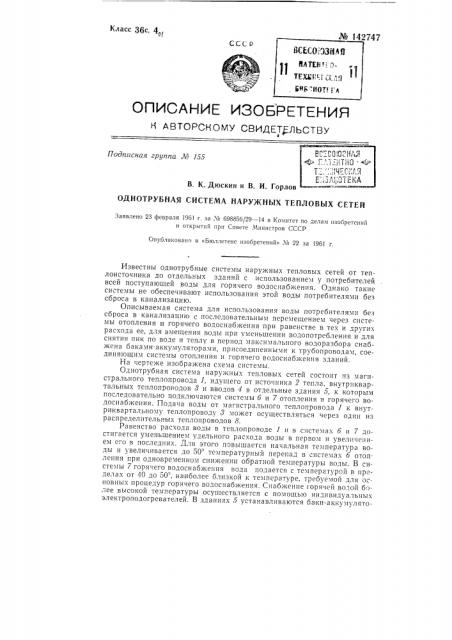

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВ ИДЕАЛ ЬСТВ У
Подписная группа Л3 155
В. К. Дюскин и В. И. Горлов
ОДНОТРУБНАЯ СИСТЕМА НАРУЖНЫХ ТЕПЛОВЫХ СЕТЕИ
Заявлено 23 февраля 1961 г. за Хе 698856/29 — 14 в Комитет по делам изобретений и открытий при Совете Министров СССР
Опубликовано в «Бюллетене изобретений» М 22 за 1961 г.
Известны однотрубные системы наружных тепловых сетей QT теплоисточника до отдельных зданий с использованием у потребителей всей поступающей воды для горячего водоснабжения. Однако такие системы не обеспечивают использования этой воды потребителями без сброса в канализацию.
Описываемая система для использования воды потребителями без сброса в канализацию с последовательным перемещением через системы отопления и горячего водоснабжения при равенстве в тех и других расхода ее, для вмещения воды при уменьшении водопотребления и для снятия пик по воде и теплу в период максимального водоразбора снабжена баками-аккумуляторами, присоединенными к трубопроводам, соединяющим системы отопления и горячего водоснабжения зданий.
На чертеже изображена схема системы.
Однотрубная система наружных тепловых сетей состоит 11з магистрального теплопровода 1, идущего от источника 2 тепла, внутриквартальных теплопроводов 8 и вводов 4 в отдельные здания 5, к которым последовательно подключаются системы б и 7 отопления и горячего водоснабжения. Подача воды от магистрального теплопровода 1 к вн тр вартальному теплопроводу 8 может осуществляться через один из ик утраспределительных теплопроводов 8.
Равенство расхода воды в теплопроводе 1 и в системах б и 7 достигается уменьшением удельного расхода воды в первом и увеличением его в последних. Для этого повышается начальная температура воды и увеличивается до 50 температурный перепад в системах б отопления при одновременном снижении обратной температуры воды. B системы 7 горячего водоснабжения вода подается с температурой в пределах от 40 до 50, наиболее близкой к температуре, требуемой для основных процедур горячего водосчабжения. Снабжение горячей водой более высокой температуры осуществляется с помощью индивидуальных электроподогревателей. B зданиях 5 устанавливаются баки-аккумулято№ 142747
Составитель В. А. Бродский
Техред A. А. Кудрявипкая Корректор И. А. Шпынева
Редактор М. А. Мрочко формат бум. 70 108,/, Объем 0,18 изд. л
Тираж 1350 Цена 4 коп.
ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, M. Черкасский пер., д. 2/6
11одп. к печ 10.Х1-61 г
Зак. 11484
Типография Ц1БТИ Комитета по делам изооретений и открытий при Совете Министров ССС1з, Москва, Петровка, 14
1 ры 9, которые служат для вмещения обратной воды при уменьшении водопотребления и.для снятия пик по воде и теплу в период максимального водоразбора.
Описываемая система иезволяет упростить теплоснабжение и улучшить утилизацию горячей воды.
f 1)У
Пр дюмет изоб р ете ни я
1, "
Однотрубная система наружных тепловых сетей от теплоисточника до отдельных зданий, с использованием у потребителей всей поступающей воды для горячего Водоснабжения, отличающаяся тем, что, с целью обеспечения испоньзования этой воды потребителями без сброса в канализацию с последовательным перемещением через системы отопления и горячего водоснабжения при равенстве в тех и других расхода ее для вмещения воды при уменьшении водопотребления и для снятия пик по воде и теплу в период максимального водоразбора, установлены баки-аккумуляторы, присоединенные к трубопроводам, соединяющим системы отопления и горячего водоснабжения зданий.
