Станок для намотки магнитопроводов электрических машин

Станок для намотки магнитопроводов электрических машин

Иллюстрации

Показать все

Реферат



Изобретение относится к электромашиностроению и м.бо использовано для изготовления электрических машин Цель изобретения - улучшение качества изделия путем повьшения коэффициентов заполнения пазов и лобовых частей . Обмоточный провод 25 поступает на магнитопровод 26, установленный на оправке 27, через фильеру 28, ролики 29 и 30, центральное отверстие шпинделя 1 и фильеру 31, закреплен- .ную на конце шпинделя 1. При перемещении упора 21 вниз увеличивается отклонение рьиага 18, смещается вниз кольцо 15, которое через подшипник 14 вызьшает смещение вниз вращакяцейся втулки 12. Втулка t2 воздействует на шайбу 10 с элементами 9, которые смещаются вниз. При перемещении упора 21 вверх происходит смещен11е вверх шайбы 10 с элементами 9, втулки 12, кольца 15 и рычага 18. 1 ил.

СОЮЗ СОВЕТСНИК

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (5g 4 Н 02 К 15/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4173677/24-07 (22) 05.01.8? (46) 30.09.88. Бкп. 9 36 (72) В.А. Нечипуренко, А.И. Терешин и А.И. Григорьев (53) 621.318.44 (088.8) (56) Авторское свидетельство СССР

В 1023555, кл. H 02 К 15/08, 198 1. (54) СТАНОК ДЛЯ НАМОТКИ МАГНИТОПРОВОДОВ ЭЛЕКТРИЧЕСКИХ МАШИН (57) Изобретение относится к электромашиностроению и м.б. использовано для изготовления электрических машин.

Цель изобретения — улучшение качества изделия путем повышения коэффици ентов заполнения пазов и лобовых час„„Я0„„1427505 А тей. Обмоточный провод 25 поступает на магнитопровод 26, установленный на оправке 27, через фильеру 28, ролики 29 и 30, центральное отверстие шпинделя t и фильеру 31, закреплен,ную на конце шпинделя 1. При перемещении упора 21 вниз увеличивается отклонение рычага 18, смещается вниз кольцо 15, которое через подшипник

14 вызывает смещение вниз вращающейся втулки 2. Втулка !2 воздействует на шайбу 10 с элементами 9, которые смещаются вниз. При перемещении упора 2! вверх происходит смешение вверх шайбы 10 с элементами 9, втулки 12, кольца 15 и рычага 18. 1 ил.

1427505

Формула .изобретения

Составитель Е. Скороходов

Техред Л.Олийнык Корректор Л. Пилипенко

Редактор И. Келемеш

Заказ 486 1/52 Тираж 666 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1 l3035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к технологическому оборудованию для изготовления электрических машин и может быть использовано в электротехнической промышленности.

Цель изобретения - улучшение качества изделия путем повышения коэффициентов заполнения пазов и лобовых частей.

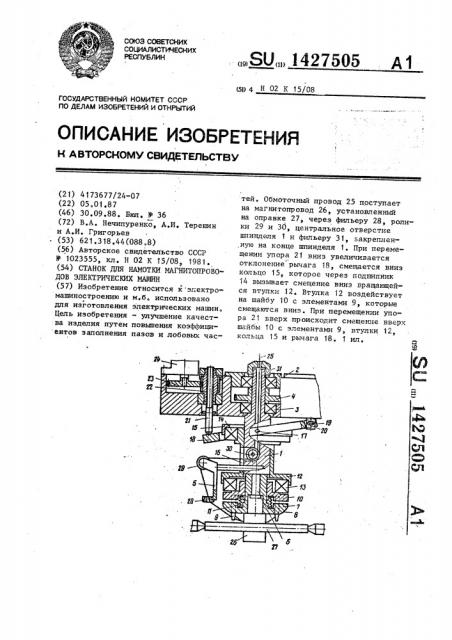

На чертеже изображен станок, общий вид.

Станок содержит шпиндель 1, установленный в подшипниках 2 и 3 и снабженный зубчатым колесом 4, связанным с приводом (не показано). На шпинделе 1 закреплено мотовило 5 и на оси 6 установлен обтекатель 7, имеющий наклонную поверхность 8 и снабженный

Подвижными задерживающими элементами (стержнями) 9, закрепленными в шайбе 10, подпружиненной-пружинами 11

Шпиндель 1 охвачен втулкой 12, по концам которой установлены подйпники 13 и 14, соединяющие ее с шайбой

10 и кольцом 15. Втулка 12 снабжена окном 16, сквозь которое проходит моТовило 5. Кольцо 15 посредством осей

17 соединено с рычагом 18, один конец которого через ось 19 связан со стойкой 20, а другой опирается на регулируемый упор 21, имеющий резьбоsoe соединение с шестерней 22, которая посредством шестерни 23 связана с электродвигателем 24. Обмоточный провод 25 поступает на магнитопровод

26, установленный на оправке 27 через фильеру 28, ролики 29 и 30, центральное отверстие шпинделя 1 и фильеру

31 закрепленную на конце шпинделя 1.

Станок работает следующим образом.

При перемещении упора 21 посредством электродвигателя 24 вниз увеличивается отклонение рычага 18, смещается вниз кольцо 15 которое через подшипник 14 вызывает смещение вниз вращающейся втулки 12. Через подшипник 13 втулка 12 воздействует на шайбу 10 с закрепленными в ней задерживающими элементами 9. При этом стерж5 ни 9 смещаются вниз, т.е. увеличивается величина их выступания.

При перемещении упора 21 вверх под действием пружин 11 происходит

10 смещение вверх шайбы 10 со стержнями

9 и связанных с ней втулки 12, кольца 15 и рычага 18 ° При этом уменьшается величина выступающих стержней, Благодаря шарнирному соединению кольца 15 с втулкой 12 и втулки 12 с шайбой 10 со стержнями 9, перемещение стержней 9 можно осуществлять при вращающемся шпинделе 1.

Станок для намотки магнитопроводов электрических машин, содержащий вращающийся шпиндель с закрепленным на нем мотовилом и установленным шарнирно обтекателем с- задерживающими элементами н ниде выступов, расположенных в зоне сброса провода в паз, о т л н ч а ю шийся тем, что, с целью улучшения качества изделия путем повышения коэффициентов заполнения пазов и лобовых частей, станок снабжен шайбой, установленной, с возможностью осевого перемещения на обтекателе с торца шпинделя, втулкой, 3S выполненной с окном .для выхода мотовила,, охватывающей шпиндель, одним концом шарнирно соединенной с шайбой и имеющей возможность осевого перемещения относительно шпинделя, кольцом, 40 ð ðíÎ соед ненным с другим концом втулки и снабженным приводом осевого перемещения, при этом задерживающие элементы выполнены в вотще стержней, закрепленных в шайбе параллельно оси шпинделя.
