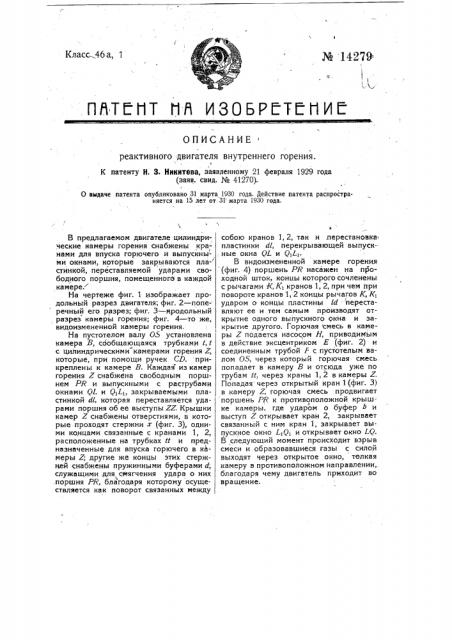

ОПИСАНИЕ реактивного двигателя внутреннего горения.!

К патенту Н. 3. Никитова, заявленному 21 февраля 1929 года (заяв. свид. № 41270).

0 выдаче патента опубликовано 31 марта 1930 года. Действие патента распространяется на 15 лет от 31 марта 1930 года.

В предлагаемом двигателе цилиндрические камеры горения снабжены кра- нами для впуска горючего и выпускны ми окнами, которые закрываются пла- стинкой, переставляемой ударами свободного поршня, помещенногог в каждой камере;

На чертеже фиг. 1 изображает продольный разрез двигателя; фиг. 2 — поперечный его разрез; фиг. 3 — нродольный разрез камеры горения; фиг. 4 — то же, видоизмененной камеры горения.

На пустотелом валу 05 установлена камера В, сообщающаяся трубками с цилиндрическими камерами горения 2, которые, при помощи ручек CD, прикреплены к камере В. Каждая из камер горения 2 снабжена свободным поршнем PR и выпускными с раструбами окнами QL и @Еь закрываемыми пластинкой dl, которая переставляется ударами поршня об ее выступы 22. Крышки камер 2 снабжены отверстиями, в которые проходят стержни т (фиг. 3), одними концами связанные с кранами 1, 2, расположенные на трубках tt и предназначенные для впуска горючего в камеры 2; другие же концы этих стержней снабжены пружинными буферами d; служащими .для смягчения удара о них .поршня PR, благодаря которому осуществляется как поворот связанных между собою кранов 1, 2, так и,перестановка пластинки dl, перекрывающей выпускные окна QL и Q L>.

В видоизмененной камере горения (фиг. 4) поршень PR насажен на проходной шток, концы которого сочленены с рычагами К, К1 кранов 1, 2, при чем при повороте кранов 1, 2 концы рычагов К, К, ударом о концы пластины ld переста/ вляют ее и тем самым производят открытие одного выпускного окна и закрытие другого. Горючая смесь в камеры 2 подается насосом Н, приводимым в действие эксцентриком Е (фиг. 2) и соединенным трубой Р с пустотелым валом OS, через который горючая смесь попадает в камеру В и отсюда уже по трубам tt, через краны 1, 2 в камеры 2.

Попадая через открытый кран 1(фиг. 3) в камеру 2, горючая смесь продвигает поршень PR к противоположной крышке камеры, где ударом о буфер и выступ 2 открывает кран 2, закрывает связанный с ним кран 1, закрывает выпускное окно L>Q, и открывает окно LQ.

В следующий момент происходит взрыв смеси и образовавшиеся газы с силой выходят через открытое окно, толкая камеру в противоположном направлении, благодаря чему двигатель приходит во вращение. с:Р и г.4

Тнп. «Печатный Трухэ.

Предмет патента.

1. Реактивный двигатель внутреннего горения, характеризующийся примене нием укрепленных на ручках CD (фиг. 1 и 2) цилиндрических ка мер горения Z co

"свободным поршнем PR (фиг, 3), снабженных выпускными с раструбами окнами

:Qf и. @Е„закрываемым пластиной dl, .переставляемой ударами поршня об ее .выступы 2 Z, и кранами 1 и 2 для впуска горючей смеси; подаваемой насосом Н (фиг. 1) через пустотелый вал, камеру В и трубы tt, каковые краны поворачиваются ударами поршня в связанные с ними рычаги К, К (фиг. 3).

2. Видоизменение охарактеризован- ного в и; 1 двигателя, отличающееся тем, что поршень PR, (фиг. 4) насажен на проходной шток, сочлененный с рычагами К, К1.кранов 1 и 2.
