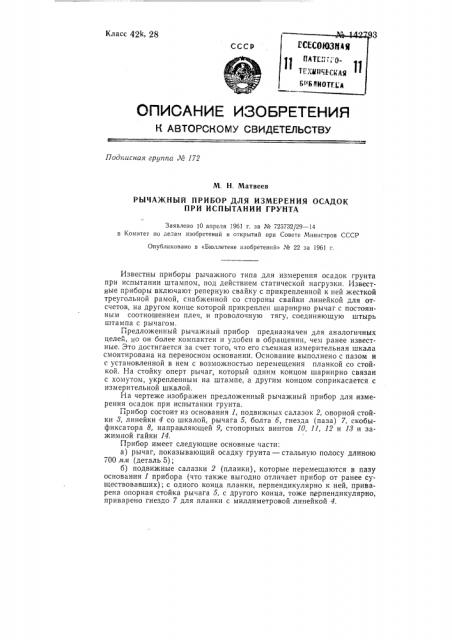

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная epgnna М 172

М. Н. Матвеев

РЫЧАЖНЫЙ ПРИБОР ДЛЯ ИЗМЕРЕНИЯ ОСАДОК

ПРИ ИСПЫТАНИИ ГРУНТА

Заявлено 10 апреля 1961 г. за ЛЪ 726732/29 — 14 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» Л1е 22 за 1961 г.

Известны приборы рычажного типа для измерения осадок грунта при испытании штампом, под действием статической нагрузки. Известные приборы включают реперную свайку с прикрепленной к ней жесткой треугольной рамой, снабженной со стороны свайки линейкой для отсчетов, на другом конце которой прикреплен шарнирно рычаг с постоянным соотношением плеч, и проволочную тягу, соединяющую штырь штампа с рычагом. предложенный рычажный прибор предназначен для аналогичных целен, но он более компактен и удобен в обращении, чем ранее известные. Это достигается за счет того, что его съемная измерительная шкала смонтирована на переносном основании. Основание выполнено с пазом и с установленной в нем с возможностью перемещения планкой со стой. кой. На стойку оперт рычаг, который одним концом шарнирно связан с хомутом, укрепленным на штампе, а другим концом соприкасается с измерительной шкалой.

На чертеже изображен предложенный рычажный прибор для измерения осадок при испытании грунта.

Прибор состоит из основания 1, подвижных салазок 2, опорной стойки 8, линейки 4 со шкалой, рычага 5, болта 6, гнезда (паза) 7, скобыфиксатора 8, направляющей 9, стопорных винтов 10, 11, 12 и 18 и зажимной гайки 14. прибор имеет следующие основные части: а) рычаг, показывающий осадку грунта — стальную полосу длиною

700 мм (деталь 5); б) подвижные салазки 2 (планки), которые перемещаются в пазу основания 1 прибора (что также выгодно отличает прибор от ранее существовавших); с одного конца планки, перпендикулярно к ней, приварена опорная стойка рычага 5, с другого конца, тоже перпендикулярно, приварено гнездо 7 для планки с миллиметровой линейкой 4. № 142793

Расстояние между осью упора (опорой стойки 8 рычага) и осью линейки постоянно: 500 мм.

Рычаг б, показывающий осадку грунта, от оси шарнира имеет деления на расстояние в 25, 50 и 100 мл, т. е. /qo, lip, /q части расстояния между осью упора и линейкой 4.

Наименьшее соотношение плеч рычага устанавливается для измерения осадки сильно сжимаемых грунтов, наибольшее — для слабосжимаемых.

Во время работы скольжение рычага 5 (по мере осадки штампа), шарнирно соединенного одним концом со штоком штампа, по опорной стойке 8 обусловливает изменение длины плеч рычага с сохранением их постоянного соотношения.

Линейка со шкалой имеет направляющую 9 стойку, обеспечивающую рычагу движение непосредственно у самой шкалы, что также слу>кит гарантией точности показаний.

На случай появления критических нагрузок и наступления стадии разрушения грунта вершина линейки 4 и ее стойки снабжена специальным «косым» вырезом, из которого автоматически легко выталкивается рычагом 5 небольшая фигурная скоба-фиксатор 8, и рычаг может быть свободно увеличен штоком штампа.

Величина >ке критических разрушений (которые при требуемых инструкцией И-182-53, пункт 3 для данных исследований нагрузках, сравнительно редко наступают) определяется путем замера перемещения предварительно нанесенных рисок на теле подвижных по отношению к дневной поверхности земли частей установки.

Благодаря имеющимся подвижным салазкам 2, которые можно передвигать по отношению к прибитому гвоздями к деревянной шпале основанию 1 прибора, соотношение плеч рычага можно установить или изменить во время проведения опыта и измерения осадок штампа, в зависимости от физических свойств испытуемого грунта, мгновенно в течение 5 — 10 сек; для этого требуется слегка отвернуть стопорные винты

12 и 18, передвинуть подвижные салазки 2 так, чтобы острие опорной стойки 8 совпало с нужным делением на стрелке рычага б, и зажать вновь стопорные винты 12 и И.

Прибор сконструирован так, чтобы он мог легко и быстро разбираться без применения каких-либо инструментов на все составляющие его части.

Наиболее выступающая его часть — линейка со шкалой своим нижним концом свободно вкладывается или вынимается в зависимости от надобности в свое гнездо. Чтобы линейка была неподвижна, она зажимается в своем гнезде стопорными винтами 10 и 11.

Предлагаемый прибор может быть использован как при постановке опытов в буровых скважинах, так и в шурфах, только берется форма хомута, соответствующая сечению штока штампа.

Предмет изобретения

Рычажный прибор для измерения осадок при испытании грунта пробной статической нагрузкой, включающий рычаг, связанный со штампом, и измерительную шкалу, отличающийся тем, что, с целью компактности и удобства пользования, его съемная измерительная шкала монтирована на переносном основании, выполненном с пазом и установленной в нем с возможностью перемещения планкой со стойкой, на которую оперт рычаг, одним концом шарнирно связанный с хомутом, укрепленным на штампе, а другим концом соприкасающийся с измерительной шкалой.
