Контактное устройство для уничтожения сорной растительности

Контактное устройство для уничтожения сорной растительности

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскохозяйственной технике. Целью изобретения является повьшение качества обработок путем предотвращения скапывания рабочей жидкости и исключения фильтрации действукмцего вещества гербицида . Устройство состоит из емкости 1 , щтанги 4, кожуха 6 с сеткой, накопителя 8 и насоса 9. Крьтья штан- , ги 4 имеют уклон в сторону накопителя В. Выполнение сетки площадью 25- 40% поверхности кожуха бис числом плетений 15-30 на 1 см позволяет избежать скапьюания рабочей жидкости и фильтрации гербицида. 2 з.п. ф-лы, 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) А1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4163193/30-15 (22) 06.11.86 (46) 07.10.88. Бюл. 9 37 (71) Всесоюзный научно-исследовательский институт защиты растений (72) И.В.Шершабов (53) 631.347.3(088.8) (56) Патент США У 4219964; кл. А 01 М 21/00, 1978.

Патент США 11 4332107, кл. А Ol M 21/00, 1980. (54) КОНТАКТНОЕ УСТРОЙСТВО ДЛЯ УНИЧТОЖЕНИЯ СОРНОЙ РАСТИТЕЛЬНОСТИ (57) Изобретение относится к сельскохозяйственной технике, Целью изобретения является повышение качества обработок путем предотвращения скапывания рабочей жидкости и исключения фильтрации действующего вещества гербицида. Устройство состоит из емкости 1, штанги 4, кожуха 6 с сеткой, накопителя 8 и насоса 9. Крылья штан,ги 4 имеют уклон в сторону накопителя 8. Выполнение сетки площадью 2540% поверхности кожуха 6 и с числом плетений 15-30 на 1 см позволяет избежать скапывания рабочей жидкости и фильтрации гербицида. 2 з.п. ф-лы, 2 ил.

1428335

Изобретение относится к сельско хозяйственной технике.

Цель изобретения — повышение качества обработок путем предотвраще5 ния скапывания рабочей жидкости и исключения фильтрации действующего вещества гербицида.

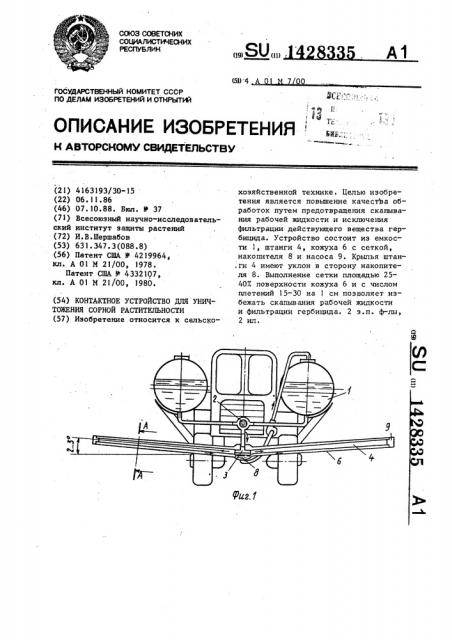

На фиг.1 изображено устройство, навешенное на подкормщик"опрыскива- 10 тель ПОУ, общий вид; на фиг.2 — разрез А-А на фиг. 1.

Устройство состоит из расходной емкости l, запорного вентиля 2, трой" ника 3, штанги 4 с отверстиями 5, ко" 15 жука 6, сетки 7, накопителя 8, насоса 9 и системы связывающих их шланго". вых коммуникаций.

Устройство работает следующим образом. 20

Жидкий препарат из расходной емкости 1 через вентиль 2 и тройник 3 поступает к штанге 4, откуда через отверстия 5 изливается на сетку 7, закрывающую продольный срез кожуха 6, 25 распределяясь по поверхности сетки.

Сила поверхностного натяжения удерживает жидкость от продавливания через малые ячейки, а образующиеся мениски достаточны для прилипания ка- 30 пель к поверхности твердого тела при его контакте с сеткой. Крылья штанги имеют уклон в сторону накопителя 8,. куда поступает неиспользованная часть препарата. Далее жидкость забирается насосом 9 и откачивается в расходную емкость 1. Распределение по поверхности кожуха и сравнительно небольшой расход позволяют сократить свободный уровень жидкости и избе40 жать ее выплескивания при колебаниях агрегата на неровностях рельефа. Для этого используют шарнирную подвеску штанги.

Фо р мул а и з о 6 р е т е ни я

1. Контактное устройство для уничтожения сорной растительности, включающее расходную емкость и штангу в виде перфорированной трубы с контактной поверхностью, о т л и ч а ю щ ее с я тем, что, с целью повышения качества обработок путем предотвраэ1ения скапывания рабочей жидкости и исключения фильтрации действующего вещества гербицида, штанга выполнена двухсекционной, а устройство снабжено рециркуляционным,контуром, выполненным в виде накопителя, установленного в месте сближения секций штанг, расположенных с наклоном в сторону накопителя, и соединенного посредством насоса с.расходной емкостью, а перфорированная труба штанги заключена в кожух, выполненный в виде трубы с продольным разрезом, при этом контактная поверхность перфорированной трубы выполнена в виде сетки, размещенной в продольном разрезе кожуха.

2. Устройство по п.1, о т л и— ч а ю щ е е с я тем, что сетка выполнена с числом плетений 15 — 30 на 1 см.

3. Устройство по п.1, о т л и— ч а ю щ е е с я тем, что контактная поверхность составляет 25 — 40 по" верхности кожуха.
