ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ply *

„ %,," .„ СОЮЗ СОВЕТСНИХ

СОЯ4АЛИСТИЧЕСНИХ

М -"-. Л РЕСПУБЛИН

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР пО.делАм изОБРетений и ОтнРытий (21) 4219729/24-21 (22) 30.03.87 (46) 07,10.88, Бюл. !! 37 (72) С.В.Яковлев (53) 62 1.828 (088.8) (56) Патент США Р 4256009, кл. А 63 J 17/00, 1983.

Авторское свидетельство СССР

У 1217447, кл. А 63 J 17/00, 1984. (54) УСТРОЙСТВО ДЛЯ СВЕТОВОГО СОПРОВОЖДЕНИЯ МУЗЫКИ (57) Изобретение служит для повышения эффективности светового сопровождения музыки путем расширения диапазона динамического изменения снетоного ритмического рисунка. Введение регистра

„„SU„„1428394 А!

10 сдвига, блока 7 выделения ритмического рисунка, генератора 8 импульсов, элемента ИЛИ 9, а также образование новых функциональных связей позволяют изменять направление движения светового рисунка. Так, низкочастотный ритм звукового сигнала определяет сдвиг светового рисунка вправо, высокочастотньп ритм — сдвиг влево.

Устройство также содержит счетчик 1 импульсов, источник 2 знука, блок 3 выделения ритмического рисунка, генератор 4 импульсов и и каналов, каждый из которых содержит усилитель 5- 1

5-и мощности и источник 6- 1 — 6-п света. В описании представлен пример а

С> реализации блока 7 выделения ритмического рисунка. 1 з.п. ф-лы, 1 ил.! 1428394

Изобретение относится к технике создания световых эффектов и может быть использовано при разработке и производстве товаров культурно-бытового назначения, например новых типов светоустановок для декоративных целей, в частности для автоматического сопровождения музыкальных произведе. ний световыми. эффектами. 1О

Бель изобретения - повышение эф: фективности светового сопровождения музыки путем расширения диапазонов

; динамического изменения светового ритмического рисунка.. 15

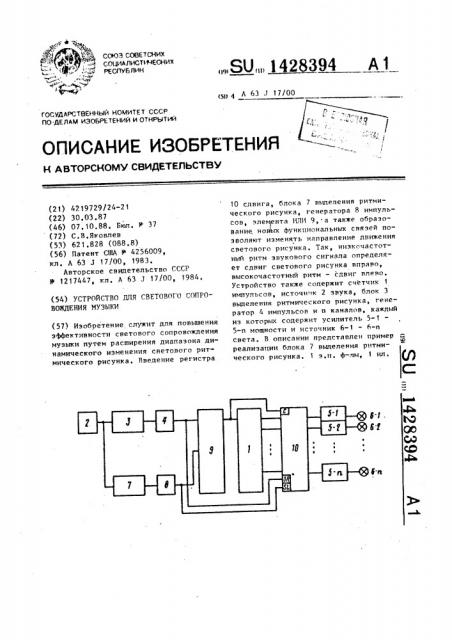

На чертеже изображена структурная схема устройства для светового сопровождения музыки.

Устройство для светового сопровождения музыки содержит счетчик 1 импульсов, последовательно соединенные источник 2 звука, первый блок 3 вьделения ритмического рисунка, первый генератор 4 импульсов с триггерным входом, а также и каналов, каждый из 25 которых содержит последовательно соединенные усилитель 5»1 — 5-и мощности и источник 6-1 — 6-и света, последовательно соединенные второй блок 7 выделения ритмического рисунка, второй генератор 8 импульсов с триггерным входом, элемент ИЛИ 9 и регистр

10 сдвига, выходы записи которого соединены с соответствующими выходами счетчика 1 импульсов, а вход тактовых импульсов — с входом счетчика 1 импульсов. Причем вход сдвига вправо регистра 10 сдвига соединен с первым входом элемента ИЛИ 9 н выходом первого генератора 4 импульсов с триг- 4 герным входом,.а вход сдвига влево регистра 10 сдвига соединен с вторым входом элемента ИЛИ 9 и выходом второго генератора 8 импульсов с триггерным входом, при этом каждый нз выходов регистра 10 сдвига соединен с входом соответствующего усилителя

5-1 — 5-п мощности.

Устройство работает следующим образом.

При отсутствии звукового сигнала с выхода источника 2 звука сигналы нэ входы первого н второго генераторов 4 н 8 импульсов не поступают с выходов первого и второго блоков 3 и 7 выделения ритмического рисунка, и генераторы 4 и 8 импульсов рлботают в мультннибраторном режиме с постоянной члстотой. При этом на вход счетчика 1 сигналы поступают через элемент ИЛИ 9 с первого и второго генераторов 4 и 8 импульсов, и изменение состояния выходов счетчика 1 импульсов через регистр 10 сдвига и усилители 5-1 - 5-и мощности разрешает зажигание тех или иных источников 6-1 — 6-и света. Направление перемещения световых рисунков и скорость их изменения определяются частотой генераторов 4 и 8 импульсов.

При появлении на выходе источника

2 звука музыкального сигнала с выхода первого блока 3 выделения ритмического рисунка на вход первого генератора 4 импульсов поступает потенциал, изменяющийся соответственно ритмическому рисунку низкочастотной

Ф составляющей музыкальной программы, а с выхода второго блока 7 вьделення ритмического рисунка на вход второго генератора 8 импульсов поступает потенциал, изменяющийся соответственно ритмическому рисунку высокочастотной составляющей музыкальной программы.

При этом частота генераторов 4 и 8 импульсов изменяется соответственно этим потенциалам, т.е. на один нз входов элемента ИЛИ 9 поступают импульсы с генератора 4, совпадающие по частоте с низкочастотным ритмом, а на другой вход — с генератора 8, совпадающие по частоте с высокочастотным ритмом музыкальной программы.

На вход счетчика 1 импульсов поступают импульсы с обоих генераторов 4 и 8 импульсов, т,е. изменение динамики светового рисунка проис. ходит по закону изменения общего ритмического рисунка, а изменение направления движения светового рисунка зависит от регистра 10 сдвига„ Изменение движения на один такт происходит с каждым тактовым импульсом, приходящи< на счетчик 1 импульсов, а направление сдвига определяется тем, с какого из генераторов 4 и 8 подается тактовый импульс. Таким образом, низкочастотный ритм определяет сдвиг вправо, высокочастотный р;;тм — сдвиг влево, а прн одновременной подаче импульса на оба входа регистра 10 сдвига сигналов нл его выходе не про сход т. Каждый нз выходов регистра 10 спвнгл через у<-.,<днтелн 5-1 - 5-и мое,.ост<; свя <лв с и<.точ нпклмп 6- 1 -ь-и с ветл, и состоялв <е Bhlxo í ã с пред";:лет -:лж;<гл1<ие исто «п<х<:в светл.

- 1428394

Формула изобретения

Составитель Доценко

Техред М.Ходаннч

Корректор М. Bdсил ева

Редактор 11.Япола

Тираж 411 Подписное

ВИИИПИ Государственного ксмите го СССР

»о делам иэзбретений и открыти»!

13035, Москва, F-35, Раушскья наб.. д, 4/5

Закаэ 5066/10

11р н ..эс;сот»с-i ». -»с>т:нграфнчэс .. с предприятис:., г .".хгс род, ул. !!рс ект> «э, 4

Первый блок 3 выделения ритмического рисунка состоит из фильтра низких частот, частота среза которого выбирается достаточно низкой (2025 Гц) и который может бьггь выполнен, например, по схеме активного фильтра второго порядка на базе операционного усилителя и последовательно включенного преобразователя частота — иа10 пряжение. Второй блок 7 выделения ритмического рисунка отличается от первого выполнением фильтра. В качестве фильтра высоких частот может быть применен активный фильтр высокой частоты второго порядка с частотой

15 среза 3 кГц, выполненный, например, на базе операционного усилителя. Элемент ИЛИ 9 реализован, например, на базе микросхемы серии К 155. Регистр

10 сдвига может быть реализован на

20 базе микросхемы К 155 HP 13, а источниками 6-1 — 6-и света могут служить, например, лампы накаливания со светофильтрами разного цвета.

25

Разделение ритмического рисунка музыкальной программьс на высокочастотный и низкочастотный ритмы позволяет управлять дополнительным параметром светового рисунка — его дниже- 30 нием в ту или иную сторону. Таким. образом, при световом сопровождении музыки осуществляется не только из" менение скорости изменения светового рисунка, но и динамика его двюкения, связанная с перемеще»нем звукового диапазона ритмического рисунка, т.е. перемещение муэыкальногл ритма по частоте, воспринимаемое ка слух, функционально связано с направлением дви- 4О жения светового рисунка, воспринимаемым зрением, .то увеличивает эффектнвность светового сопровождения музы>хи ii

1. Устройство для светового сопровождения муэьпсн, содержащее счетчик импульсов, последовательно соединенные источник звука, первый блок выделения ритмического рисунка, первый генератор импульсов, а также п каналов, каждый из которых содержит последовательно соединенные усилитель мощности и источник света, о т л ич а ю щ е е с я тем, что, с целью повышения эффективности светового сопровождения музыки путем расширения диапазона динамического изменения . светоного ритмического рисунка, в него введены последовательно соединенные второй блок выделения ритмического рисунка и второй генератор ичпульсов, элемент ИЛИ и регистр сдвига, выходы за»иси которого соединены с соответствующими выходами счетчика .импульсов, а вход тактовых импульсов - с входом счетчика импульсов, причем вход сдвига вправо регистра сдвига соединен с первым входом элемента ИЛИ и выходом первого генератора импульсон, а в.,од сдвига влево регистра сдвига соединен с вторым входом элемента ИЛИ и выходом второго генератора импульсов, при этом каждый из выходов регистра сдвига соединен с входом соответствующего усилителя мощности, 2. Устройство по п.1, о т л и ч аю щ е е с я тем, что второй блок выделения р»тмине .кого рисунка содержит соединенные последовательно фильтр вь сохой частоты, вход которого является входом блока выделения ритмического рисунка, H преобразователь частота — напряжение, выход которого является вь;ходом блока выделения ритмического рисунка.
