Способ управления процессом измельчения в барабанных мельницах

Способ управления процессом измельчения в барабанных мельницах

Иллюстрации

Показать все

Реферат



Изобретение относится к технологии измельчения полезных ископаемых в барабанных мельницах и может быть использовано , в частности, в цветной и черной металлургии. Целью изобретения является повышение производительности мельниц за счет стабилизации угла отрыва измельчающей среды. Для этого измельчение ведут при переменной относительной частоте вращения барабана в зависимости от величины выступа лифтеров над футеровочными плитами, причем предварительно измеряют величину превышения лифтеров над плитами, отвечающую максимальной производительности при номинальной частоте вращения , а затем регулируют относительную частоту по результатам измерений, величины превыщения. 1 ил. ё. (Л с

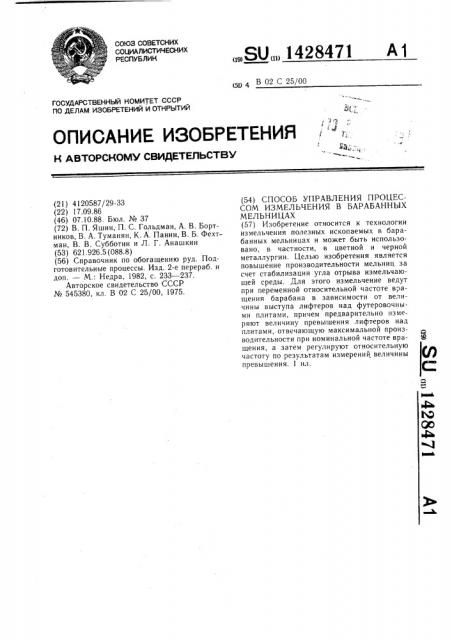

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1428471 А1

511 4 В 02 С 25/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPGHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4120587/29-33 (22) 17.09.86 (46) 07.10.88. Бюл. № 37 (72) В. П. Яшин, П. С. Гольдман, А. В. Бортников, В. А. Туманян, К. А, Панин, В. Б. Фехтман, В. В. Субботин и Л. Г. Анашкин (53) 621.926.5 (088.8) (56) Справочник по обогащению руд. Подготовительные процессы. Изд. 2-е перераб. и доп. — M. Недра, 1982, с. 233 — 237.

Авторское свидетельство СССР № 545380, кл. В 02 С 25/00, 1975. (54) СПОСОБ УПРАВЛЕНИЯ ПРОЦЕССОМ ИЗМЕЛЬЧЕНИЯ В БАРАБАННЫХ

МЕЛЬНИЦАХ (57) Изобретение относится к технологии измельчения полезных ископаемых в барабанных мельницах и может быть использовано, в частности, в цветной и черной металлургии. Целью изобретения является повышение производительности мельниц за счет стабилизации угла отрыва измельчающей среды. Для этого измельчение ведут при переменной относительной частоте вращения барабана в зависимости от величины выступа лифтеров над футеровочными плитами, причем предварительно измеряют величину превышения лифтеров над плитами, отвечающую максимальной производительности при номинальной частоте вращения, а затем регулируют относительную частоту по результатам измерений величины превышения. 1 ил.

1428471

Формула изобретения

25 arccos toarccos ( г

30 где К— по—

Изобретение относится к технологии подготовки полезных ископаемых к обогащению и может быть использовано в металлургии, химической и других отраслях промышленности.

Целью изобретения является повышение производительности мельниц за счет стабилизации угла отрыва измельчающей среды.

На чертеже представлены зависимости величины превышения лифтеров над плитами и производительности мельниц от времени работы футеровки.

Способ осуществляется следующим образом.

Вначале при номинальной частоте вращения барабана (Ч о) определяют величину выступа лифтеров над футерованными плитами (hp), соответствующую максимуму производительности ((,4- ). После того, как получены требуемые зависимости, произведена перефутеровка мельницы, частоту вращения ее барабана следует изменять в соответствии с текущими значениями (h) согласно формуле а ссов В - — -- = arccos где R — — внутренний радиус барабана мельницы;

hp — величина выступа лифтеров над футеровочными плитами, отвечающая максимальной производительности при номинальной относительной частоте вращения барабана Vo, h — измеряемое значение выступа лифтеров;

Ч вЂ” устанавливаемая величина относительной частоты вращения барабана; о — угол трения материала о лифтер.

Пример. Для мельницы ММС вЂ” 70)(23 соотношение ho/R = 0,065, а значение номинальной частоты вращения составляет

Vo = 0,8. Величина угла отрыва может быть, например, равной о = 45 . В момент пуска мельницы после перефутеровки в h/R

= 0,075, тогда Ч" = 0,76. После того, как мельница отработала 30% от срока службы футеровки h/R = ho/R = 0,065. Поэтому требуется установить Ч = Vo = 0,8. Далее, при времени работы, равном 60% от срока службы, h/R = 0,05 и соответственно Ч должно быть равным 0,83.

Способ управления процессом измельчения в барабанных мельницах, содержащих футерованные плиты и лифтеры, включающий регулирование частоты вращения барабана, отличающийся тем, что, с целью повышения производительности мельниц за счет стабилизации угла отрыва измельчающей среды, измеряют величину выступа

20 лифтеров над футеровочными плитами и в соответствии с полученной величиной устанавливают частоту вращения барабана по следующей зависимости: внутренний радиус барабана мельниць|; величина выступа лифтеров над футеровочными плитами, отвечающая максимальной производительтельности при номинальной относительной частоте вращения Ч"о,. измеряемое значение выступа лифтеров; устанавливаемая величина относительной частоты вращения барабана; угол трения материала о лифтер.

1428471 лют

os

Ооа

006

04

004

002

07

E 9 — + — @ Π— pÝ ли рлтероб АУ ллитами h/Р

Составитель Б. Молявко

Редактор Г. Волкова Техред И. Верес Корректор В. Романенко

Заказ 5072/! 3 Тираж 582 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

0 70 20 70 40 50 бО 70 ВО УО 700

% от срока службы рутеробки

ГФ вЂ” Э вЂ” Э вЂ” р гй
