Горелка для дуговой сварки

Горелка для дуговой сварки

Иллюстрации

Показать все

Реферат



Изобретение относится к сварке, в частности к устройствам для сварки плавящимся электродом в среде защит- BOSSuji ногогаза. Цель - улучшение защиты сварочной ванны и очистки скребка сопла и мундштука путем создания пот ока за щитного газа. Поршень 8 и скребок 12 закреплены на сварочной автоматической установке. Через канал 5 в полость пневмоцилиндра подается сжатый воздух. При этом корпус 1 .пневмоцилиндра с соплом 11 и мундщтуком 10 перемещается относительно i скребка 12. Скребок 12 очищает -впут- ВОЗдух реннюю поверхность сопла 11 и наружную поверхность мундштука 10 от прилипших к ним в процессе сварки брызг металла. Так как канал 7 для подачи защитного газа размещен в корпусе 1 пневмоцилиндра у начальных витков скребка 12 по касательной к виткам, спирали, то подача СО по этому каналу приводит к образованию вихревого потока, улучшающего защиту сварного шва и обеспечивающего практически полную очистку скребка от продуктов очистки сопла 11 и мундштука 10. 4ил. (Л с: ,А ю 00 сд 4 СП

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИ4ЕСНИХ

РЕСПУБЛИН (51) 4 В 23 К 9/16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ф р-, "ет, ° б ек (54) ГОРЕЛКА ДЛЯ ДУГОВОЙ СВАРКИ (57) Изобретение относится к сварке, в частности к устройствам для сварки плавящимся электродом в среде защит- Щфуу ного газа. Цель — улучшение защиты — в» сварочной ванны и очистки скребка сопла и мундштука путем создания потока защитного газа. Поршень 8 и скребок 12 закреплены на сварочной

i автоматической установке. Через канал

5 в полость пневмоцилиндра подается сжатый воздух, При этом корпус 1 .пневмоцилиндра с соплом 11 и мундштуком 10 перемещается относительно скребка 12. Скребок 12 очищает кнут-AQBOJPig реннюю поверхность сопла 11 и наружную поверхность мундштука 10 от прилипших к ним в процессе сварки брызг металла. Так как канал 7 для подачи защитного газа размещен в корпусе 1 пневмоцилиндра у начальных витков скребка 12 по касательной к виткам спирали, то подача СОб по этому каналу приводит к образованию вихревого потока, улучшающего защиту сварного шва и обеспечивающего практически д, д

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО.ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4171853/27-27 (22) 30.12.86 (46) 07.10.88. Бюл. Р 37 (71) Запорожский автомобильный завод

"Коммунар" (72) А.В.Буряк, Б.ИеМихненко и Л.А. Аврутина (53) 621.791.753.034(088.8) (56) Авторское свидетельство СССР

У 1080939, кл. В 23 К 9/16, 18. 10. 82. .Авторское свидетельство СССР

У 139.1826, кл. В 23 К 9/16, 27.11.86.

„„SU„„1428545 А 1 полную очистку скребка от продуктов очистки сопла 11 и мундштука 10. 4 ил.

1428545

Изобретение относится к сварке, .в частности к устройствам для сварки плавящимся электродом в среде защит:ного газа °

Цель изобретения — улучшение защиты сварочной ванны и очистки скребка, сопла.и мундштука путем создания закрученного потока защитного газа.

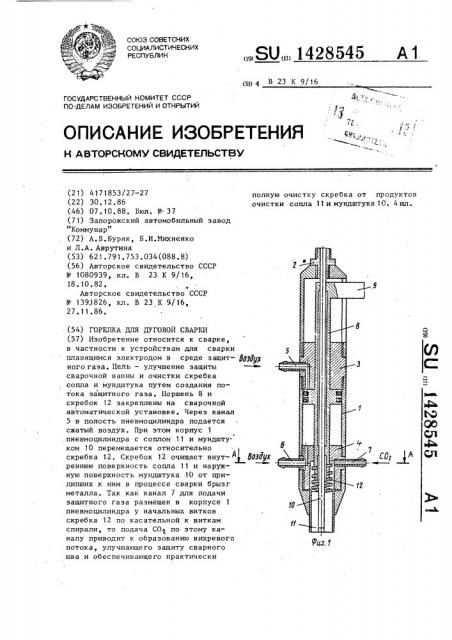

На фиг. 1 изображена горелка, 10 общий вид; на фиг. 2 - поршень в мес.те соединения его со скребком; на фиг ° 3 — скребок; на фиг. 4 — разрез А-,А на фиг. 1.

Горелка для автоматической pyro- 15

:вой сварки в среде защитного газа содержит, пневмоцилиндр с корпусом 1 и крышками 2-4, в двух последних из которых вмонтированы каналы 5-7 для подвода соответственно сжатого воз- 20

:духа и защитного газа, например.СО, Внутри пневмоцилиндра установлен пор:шень 8, закрепленный неподвижно на сварочной автоматической установке . (не показано) с помощью кронштейна 9,25 установленного впрорези корпуса 1 пневмоцилиндра.Внутри поршня 8 соосно ему расположен токопроводящий мундштук 10 с каналом для плавящегося электрода, закрепленный в крышке 2, пневмоци- ЗО линдра. В нижней части последнего установлено сменное сопло 11, соосное мундштуку 10 и поршню 8. В винтовую нарезку конца последнего ввинчивается скребок 12, выполненный в виде спира-. 35 ли. Скребок имеет несколько рабочих поверхностей, например, прямоугольного сечения, контактирующих своей наружной поверхностью с внутренней поверхностью сопла 11, а внутрен- 40 ней — с наружной поверхностью мундштука 10.

Канал 7 расположен у начальных витков конца скребка. 12, расположенного дальше от рабочего торца горелки. Канал 7 выполнен тангенциальным.

Спираль скребка ",2 имеет прямоугольное. сечение.

Выполнение скребка в виде спирали с витками, имеющими прямоугольное сечение, внутренний диаметр которых соответствует наружному диаметру . штока, а наружный — внутреннему диаметру сопла, обеспечивает самоцентрирование скребка относительно сопла,.Нежесткая конструкция скребка уменьшает вероятность заклинивания, а наличие нескольких рабочих кромок и свободного спирального канала между ними улучшает очистку сопла и значительно уменьшает загрязнение скребка продуктами очистки. Очистка самого скребка улучшается благодаря продувке спирального канала защитным газом, что повышает производительность работы. Расположение канала подвода защитного газа в корпусе пневмоцилиндра у начальных витков скребка способствует образованию вихревого потока, который улучшает защитную газовую зону при сварке, повышая качество сварного шва, а также обеспечивает продувку скребка от продуктов очистки сопла и охлаждение сопла на всей его длине.

Горелка работает следующим образом.

Через канал 5 в полость пневмоцилиндра подается сжатый воздух.

Поскольку поршень 8 и скребок 12 закреплены на сварочной автоматической установке, то перемещается относительно скребка 12 корпус пневмоцилиндра с соплом 11 и мундштуком 10, при этом скребок 12 очищает внутреннюю поверхность сопла 11 и наружную поверхность мундштука 10 от прилипших к ним в процессе сварки брызг металла.

Конструкция скребка существенно снижает вероятность. заполнения своих полостей продуктами очистки (брызги и капельки металла и его окислов) ввиду спиральной формы, имеющей открытый спиральный канал, Поскольку канал 7 для подачи за- . щитного газа размещен в корпусе 1 пневмоцилиндра у начальных витков скребка 12 по касательной к виткам спирали, то подача СО по этому каналу приводит к образованию сильного вихревого потока, улучшающего защиту сварного шва от вредного воздействия атмосферы и обеспечивающего практически полную очистку полостей скребка между его витками от продуктов очистки сопла и мундштука, попавших в эти полости. Тем самым повышаются эксплуатационные свойства и производи тельность горелки в целом.

Формула изобретения

Горелка для дуговой сварки плавящимся электродом, содержащая жестко связанные с пневмоцилиндром сопло и

1428545

Уиг.2 расположенный внутри него мундштук с каналом для направления плавящегося электрода, поршнем со штоком, жестко связанным с кронштейномдля крепления

5 сварочной горелки, скребок, закрепленный на .штоке, режущие кромки которого установлены в контакте с внут.— ренней поверхностью сопла и наружной поверхностью мундштука, а также канал для подачи защитного газа в сопло, выполненный в пневмоцилиндре, о т л и ч а ю-щ а я с я тем, что, с целью улучшения зашиты сварочной ванны и очистки скребка, сопла и мундштука путем создания закрученного потока защитного газа, скребок выполнен в виде спирали, а канал для подачи защитного газа размещен у конца спирали, расположенного дальше от рабочего торца горелки, 1428545

А-А
