Установка для контактной точечной сварки

Установка для контактной точечной сварки

Иллюстрации

Показать все

Реферат



Изобретение относится к области машиностроения, в частности к производству установок для контактной точечной сварки, и может найти применение при изготовлении сварных полых конструкций рамного типа с угловыми элементами. Цепь - расширение технологических возможностей. Установка содержит приводы шагового перемещения и поворота наружных электродов. Поворотная рама 3 снабжена сдвоенным пневмоприводом 16, связанным системой рычагов 17 и 18 с внутренними промежуточными электродами 13 и фиксирующими элементами 25. При включении пневмопривода 16 в зону сварки подаются угловые элементы совместно с внутренними промежуточными электродами 13. При этом происходит фиксация соединяемых элементов, осуществляется сварка продольных и угловых элементов. После этого приводом поворота наружные электроды устанавливаются с зоне сварки поперечных и угловых элементов. После сварки стол со свариваемой рамой поворачивается на 180 и процесс сварки осуществляется аналогичным образам. Установка позволяет автоматизировать процесс сварки, сократить производственные площади за счет выполнения сборочных операций и выгрузки готового изделия на поворотном столе, бил. § W

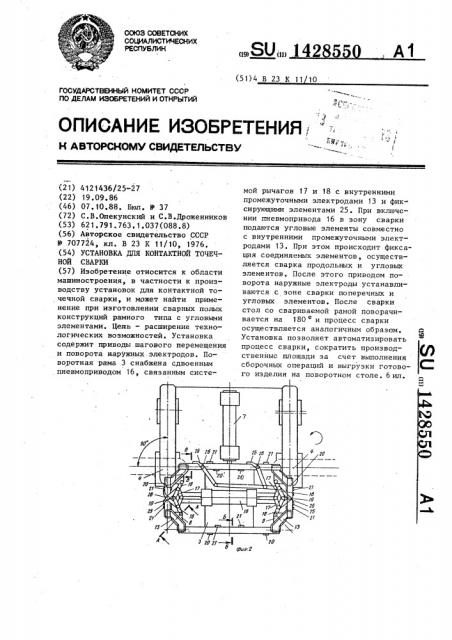

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК,А1 (i9) (И) (51)4 В 23 К 11 10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ; "= фие 2

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4121436/25-27 (22) 19 09. 86 (46) 07. 10.88. Бюл. Р 37 (72) С.В.Опекунский и С.В.Дроженников (53) 62 1,791.763 ° 1.037(088.8) (5e) Авторское свидетельство СССР

У 707724, кл. В 23 К 11/10, 1976. (54) УСТАНОВКА ДЛЯ КОНТАКТНОЙ ТОЧЕЧНОЙ СВАРКИ (57) Изобретение относится к области машиностроения, в частности к производству установок для контактной точечной сварки, и мржет найти применение при изготовлении сварных полых конструкций рамного типа с угловыми элементами. Цель — расширение технологических возможностей. Установка содержит приводы шагового перемещения и поворота наружных электродов. Поворотная рама 3 снабжена сдвоенным пневмоприводом 16, связанным системой рычагов 17 и 18 с внутренними промежуточными электродами 13 и фик сирующими элементами 25. При включении пневмопривода 16 в зону сварки подаются угловые элементы совместно с внутренними промежуточными электродами 13. При этом происходит фиксация соединяемых элементов, осуществляется сварка продольных и угловых элементов. После этого приводом поворота наружные электроды устанавливаются с зоне сварки поперечных и угловых элементов. После сварки стол со свариваемой рамой поворачивается на 180 и процесс сварки осуществляется аналогичным образам.

Установка позволяет автоматизировать процесс сварки, сократить производственныс площади за счет выполнения сборочных операций и выгрузки готового изделия на поворотном столе. бил.

1428550 2

Для фиксации элементов изделия поворотный стол 3 снабжен неподвижны50 ми 20 и подвижными 21 упорами, которые расположены параллельно между собой, Подвижпые упоры 21 состоят из стойки 22 и пружины 23, один конец которой закреплен на поворотном сто ле 3, а другой соединен со стойкой

22,„ шарнирно соединенной с кронштейИзобретение отностся к машиностроению, в частности к производству установок для контактной точечной сзарки, и может найти применение при изготовлении сварных полых конструк5 цнй рамного типа с угловыми элементами.

Цель изобретения — расширение технологических возможностей.

На фиг. 1 изобажена установка; на фиг, 2 - то же, вид сверху, на фиг. 3 - сечение А-А на фиг. 2; на фиг. 4 — сечение Б-Б на фиг ° 2 °

t на фиг. 5 — смеха установки углового элемента; на фиг. 6 — сечение В-В на фиг. 2.

Установка содержит станину t на которой установлены с воэможностью продольного перемещения по, станине . 20

Две пары наружных электродов 2 и по- воротный стол 3.

Обе пары наружных электродов 2, состоящие иэ верхнего 4 и нижнего 5 электродов, снабжены индивидуальным 25 приводом сварочного давления, индивидуальным приводом 6 шаговой подачи

И общим приводом .7 поворота.

На поворотном столе 3 жестко закреплены направляющие 8, выполненные 30 в виде параллельно расположенных между собой верхней 9 и нижней 10 планок. Последние снабжены продольйыми пазами 11 и 12, в которых перемещаются внутренние промежуточные электроды 13, снабженные в своем основании. 14 направляющими 15.

На поворотном столе 3 жестко закреплен пиевмопривод 16, каждый шток которого шарнирно соединен с 40 парой рычагов,17, связанных шарнирно с другой парой рычагов 18, одни концы которых шарнирно закреплены на

1 стойке 19, смонтированной неподвижно на поворотном столе 3, а другие концы шарнирно закреплены в основаниях 14 внутренних промежуточных электродов 13. ном 24, закрепленным на поворотном столе 3.

На поворотном столе 3 смонтированы фиксирующие элементы 25, выполненные в .виде двуплечего рычага, шарнирно закрепленного на стойке 26, жестко установленной на поворотном столе

3, и связанного с рычагами 17.

Установка работает следующим образом.

Рамная конструкция состоит из продольных, поперечных и угловых: элемснтов.

На поворотный стол 3 по упорам устанавливаютая продольные и поперечные элементы свариваемого изделия, а угловые элементы устанавливаются так, чтобы ось симметрии элемента совпадала с осью симметрии промежу- . точного электрода 13, При включении пневмопривода 16, внутреннне промежуточные электроды

13 посредством системы рычагов 17 и 18 перемещаются в пазах 11 и 12 планок 9 и 10 и подают угловые эле- . менты в зону сварки, Одновременно за счет двуплечих рычагов 25 производится фиксация продольных и поперечных элементов свариваемого изделия.

Включается механизм продольного перемещения и наружные электроды 2 подаются в зону сварки. После чего индивидуальными .приводами сварочного давления обе пары наружных электродов 2 входят в контакт со свариваемыми элементами. По достижении заданного давления включается сварочный

ТоК После сварки наружные электроды

2 отходят от йзделия. Индивидуальным приводом шаговой подачи 6 обе пары наружных. электродов 2 одновременно перемещаются на следующую позицию сварки. Включается привод сварочного давления и наружные электроды 2 входят в контакт со свариваемыми деталями изделия. По достижении заданного давления включается сварочный ток.

После сварки наружные электроды 2 отходят от свариваемого изделия.

После сварки поперечных и угловых элементов приводом 7 поворота наружные электроды ? устанавливаются в зоне сварки продольных и угловых элементов. После чего включается индивидуальный привод 6 шаговон подачи и сварка изделия производится яна28550 формула з 14 логично сварке поперечных элементов с угловыми, По окончании сварки продольных элементов с угловыми с одной стороны рамы включается привод поворотного стола и поворотный стол 3 вместе со

1 свариваемым изделием, поворачивается на 180 . Процесс сварки осуществляо ется в обратном порядке.

По окончании сварки изделия наружные электроды выводятся из эоны сварки механизмом продольного перемеще» ния, Включается пневмопривод 16, который посредством системы рычагов

17 и 18 выводит промежуточные электроды 13 из зоны сварки и одновременно отводит фиксирующий элемент 25 от изделия, Готовая рама снимается с поворотного стола 3.

Использование изобретения позволяет обеспечить сварку изделий рамных конструкций с угловыми эле— мЕнтами, автоматизировать процесс сварки, сократить производственные площади за счет выполнения сборочных операций и выгрузки готового изб делия на поворотном столе. изобретения

Установка для контактной точечной сварки, преимущественно полых конст5 рукций рамного типа с угловыми элементами, содержащая размещенные на станине наружные электроды, установленные на транспортирующем устройстве привода со штоками, оснащенными внутренними промежуточными электродами, о т л и ч а ю щ,а я с -я тем. что, с целью расширения технологических возможностей, установка снаб-, яйна приводами шагового перемещения и поворота наружных электродов и системой рычагов, привод перемещения внутренних промежуточных электродов выполнен в виде сдвоенного цилиндра транспортирующее устройство выполнено в виде поворотного стола с направляющими для ориентированного перемещения внутренних промежуточных электродов, подпружиненными упорами и

25 фиксирующими элементами для сборки соединяемых элементов, внутренние промежуточные электроды и фиксирующие элементы связаны с соответствующими штоками сдвоенного цилиндра через систему рычагов. и,г.

1428550

А-А

Планка9

Иафчтя млоВой элемент д жж айуйи

Пронемуто

wctu эяенлааУ опере элвчюл

Феслж услаж

УгяоВоео эя

Фсжйюя поэцция лронежуточноео электройт Ю

f0 8 файяьиый

ОсеВая линия ась синметрии) 1428550 фиг.б
