Форма для изготовления изделий из бетонных смесей

Форма для изготовления изделий из бетонных смесей

Иллюстрации

Показать все

Реферат



Изобретение относится к производству изделий сборного бетона и железобетона и позволяет изготавливать решетчатые изделия из бетонных смесей. Это достигается за счет того , что форма для изготовления изделий из бетонных смесей снабжена;расположенными в ее нижней части клиновидными донными вставками 6 и стержневыми фиксаторами 7 их положения . Внутренние борта 3 выполнены Г-образными, а поддон 1 вьшолнен с наклонными опорными кронштейнами 5. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (I9I SU(III

А1 (5D у В 28 В 7/24

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

Х(-;,..

lФ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ;,;,, Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ ж9 „, фиг. 1 (21) 4185407/29-33 (22) 20. 01. 87 (46) 07. 10.88. Вюл. Ф 37 (711 Н

) ентральныи научно-исследовательский, экспериментальн ыи и проектный институт по сельскому строительству (72) Б.И К остенко и Д.С,Михановский (53) 69.057.53 (088.8) (56) Авторское свидетельство СССР

119 1395509, кл. В 28 В 7/24, 1986, (54) ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ ИЗДЕЛИЙ

ИЗ БЕТОННЫК СМЕСЕЙ (571

) Изобретение относится к произ- 1 водству изделий сборного бетона и железобетона и позволяет изготавливать решетчатые изделия из бетонных смесей. Это достигается за счет тоro9 что форма для изготовления изде-. лий из бетонных смесей снабжена расположенными в ее нижней части клиновидными донными вставками Ь и стержневыми фиксаторами 7 их положения. Внутренние борта 3 выполнены

Г-образными, а поддон 1 выполнен с наклонными опорными кронштейнами 5.

3 ил.

1428587

Изобретение относится к ооласти производства изделий сборного бетона и:железобетона.

Целью изобретения является обеспечение возможности иэтотовления решетчатых изделий.

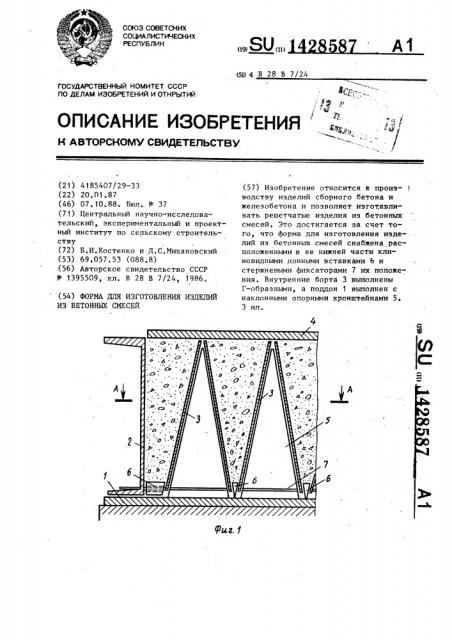

На фиг.1 схематично показан Арагмент формы для изготовления изделий из бетонных смесей, момент начала уплотнения бетонной смеси, на фиг.2— то же, момент окончания уплотнения бетонной смеси; на фиг.3 — разрез А-А на фиг.1.

Форма для изготовления изделий из бетонных смесей состоит из смонтированных на поддоне 1 наружных 2 и вйутренних 3 бортов и вертикальноподвижной опорной плиты 4, На поддоне 1 выполнены наклонные оПорные кронштейны 5 для внутренних бортов 3, имеющих Г-образное. поперечное сечение. Между бортами 3 в их нижней части расположены клиновые вставки б и стержневые фиксаторы 7 их положения.

Форма работает следующим образом.

Внутренние борта 3 устанавливаются в приподнятом положении и закрепляются посредством стержневого фиксатора 7 и клиновых донных вставок 6.

В формовочные отсеки подается определенный объем бетонной смеси, посЛе чего устанавливается опорная плита 4 извлекается стержневой фиксатор 7 и начинается уплотнение бетонной смеси. По мере ее уплотнения внутренние борта 3, опускаясь, сближаются, а объем, заключенный в каждом формовочном отсеке, уменьшается соответственно объему выдавливаемой воды и величине уплотнения смеси.

Форма для изготовления изделий иэ

1о бетонных смесей позволяет получать решетки для полов животноводческих зданий из бетона повышенной прочности и плотности, и, соответственно, увеличенной долговечности, что очень

f5 важно вниду их эксплуатации в агрес-, сивной среде, содержащей органические кислоты.

Повышение прочности и плотности достигается эа счет объемного дав20 ления на изделие, создаваемого благодаря подвижным элементам формы.

Формула изобретения

25 Форма для изготовления изделий иэ бетонных смесей, содержащая смонтированные на поддоне наружные и внутренние борта и вертикально-подвижную опорную плиту, отличающаяся тем, что, с целью обеспечения изготовления решетчатых изделий, она снабжена расположенными в ее нижней части клиновидными донными вставками и стержневыми фиксаторами их положения, внутренние борта выполнены Г-образными, а поддон — с наклонными опорными кронштейнами для последних.

1428587

Составитель С. Кваша

Техред М.Дидык Корректор Л.Пилипенко

Редактор О.Головач

Тираж 528

Заказ 5081/19

Подписное

ВНИИПИ Государственного комитета СССР. по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4
