Реферат



Изобретение относится к гидротехнике , к земляным плотинам с противофильтрационным элементом внутри. Цель изобретения - повышение надежности плотины и уменьшение потерь воды. Плотина состоит из низовой 1 и верховой 2 призм, глиняного ядра 3 и разгрузочного слоя 6. Разгрузочный слой 6 размещен со стороны верхнего бьефа от уровня поверхности 5 воды в верх. нем бьефе до уровня гребня 4. Разгрузочный слой выполнен из грунта, имеющего высоту капиллярного поднятия меньшую, чем высота гребня ядра над поверхностью воды верхнего бьефа. Разгрузочный слой 6 исключает подъем капиллярной воды выше гребня 4 ядра 3, что не допускает капиллярньтй перелив воды из верхнего бьефа в нижний бьеф. 1 ип.Э

СОЮЗ СОВЕТСНИХ

СООИАЛИСТИЧЕСНИХ РЕСПУБЛИН (19) (11) (51) 4 Е 02 В 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Ъ а

4у

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

Н АВТОРСНОМУ СВИДЕТЕЛЬСТВУ (21) 4205854/29-1 5 (22) 02.03.87 (46) 07 ° 10.88. Бюл. Р 37 (71) Белорусская сельскохозяйственная академия (72) В. И. Кумачев (53) 627.822(088.8) (5e) Авторское свидетельство СССР

11 1006577, кл. E 02 В 7/06, 1983.

Авторское свидетельство СССР

1(1350238, кл. Е 02 В 3/16, 1986. (54) ПЛОТИИА (57) Изобретение относится к гидротех. нике, к земляным плотинам с противофильтрационным элементом внутри. Цель изобретения — повышение надежности плотины и уменьшение потерь воды.

Плотина состоит из низовой 1 и верховой 2 призм, глиняного ядра 3 и разгрузочного слоя 6. Разгрузочный слой

6 размещен со стороны верхнего бьефа от уровня поверхности 5 воды в верхнем бьефе до уровня гребня 4. Разгрузочный слой выполнен из грунта, имеющего высоту капиллярного поднятия меньшую, чем высота гребня ядра над поверхностью воды верхнего бьефа.

Разгрузочный слой 6 исключает подъем капнллярной воды выше гребня 4 ядра

3, что не допускает капиллярный перелив воды из верхнего бьефа в нижний бьеф. 1 ип.

1428800

Формула изобретения

Составитель В. Казаков

Редактор А. Мотыль Техред М.Ходанич Корректор Г. Решетник

Заказ 5101/30 Тираж 637 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к гидротехнике, в частности к земляным плотинам с противофильтрационным элементом вну= три.

Цель изобретения " повышение надежности.плотины и уменьшение потерь воды.

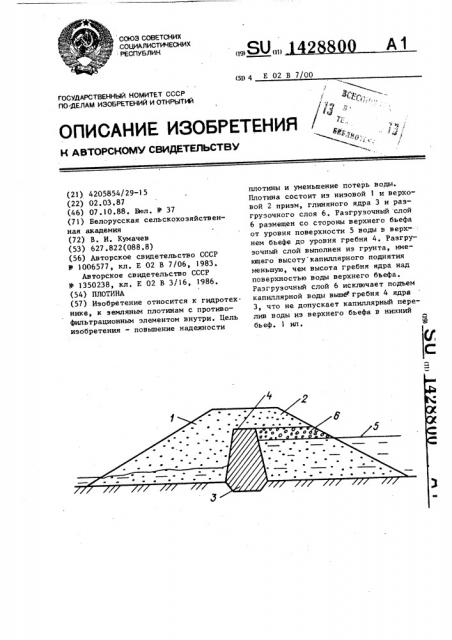

На чертеже изображена земляная плотина, общий вид. 10

Плотина состоит из низовой 1 и верховой 2 призм, глиняного ядра 3. Гре« бань 4 ядра расположен выше уровня поверхности 5 воды в верхнем бьефе примерно на 0,5 мм. В части верховой 1 призмы, расположенной между поверхностью воды s верхнем бьефе и урОвнем гребня глиняного ядра, на всю ширину поперечного сечения верховой призмы отсыпан горизонтальный разгрузочный 2р слой 6 высотой примерно 0,5 м иэ несвязанного грунта, например среднеэернистого песка.

Плотина работает следующим образом.

Еапиллярная вода от поверхности 5 25 гравитационной грунтовой воды в грунте верховой призмы 2 поднимается по разгрузочному слою 6 и достигает высоты капиллярного подъема, равной примерно 0,35 м. На этом капиллярное движение воды вверх через укаэанный срок прекращается, капкплярная кайма над поверхностью гравитационной грунтовой воды не доходит до отметки гребня 4 ядра 3 ° В результате исключаются больбольшие потери воды, плохая работа прерывающих дренажей и сползание откосов, что повышает надежность земляной плотины с глиняным ядром.

Плотина, состоящая из.низовой и верховой грунтовых призм, глиняного ядра и разгрузочного слоя из несвязанного грунта, примыкающего к верхней части ядра, отличающаяся тем, что, с целью повышения надежности плотины и уменьшения потерь воды, разгрузочный слой расположен в части верховой призмы между уровнями поверхности воды в верхнем бьефе и гребня глиняного ядра на всю ширину поперечного сечения верховой призмы и отсыпан в виде горизонтального слоя, имеющего высоту капилярного подъема меньшую, чем высота самого слоя.
