Бетонная плотина

Бетонная плотина

Иллюстрации

Показать все

Реферат



Изобретение относится к гидротехническому строительству. Цель изобретения - снижение материалоемкости плотины путем перераспределения напряжений в теле и основании плотины за счет увеличения сжимающих напряжений под подошвой опирания со стороны напорной грани. Бетонная плотина включает тело 1, а также пригрузочный элемент 2, размещенный под напорной | гранью и отделенный от тела деформационным швом 3 с уплотнением. Плотина 1 оперта на пригрузочный элемент 2 посредством отдельных опорных ребер 4, размещенных со стороны напорной грани. Отношение площади подошвы 5 опирания со стороны напорной связи к сумме площадей подошв 5 и 6 опирания со стороны напорной и тыловой граней долдно быть меньше отношения расстояния от центра тяжести подошвы опирания со стороны тыловой грани до крайней .точки этой подошвы со стороны напорной грани к расстоянию между центрами тяжести подошв опирания со стороны напорной и тыловой граней. Выполнение данного соотношения позволяет при меньшей массе плотины воспринимать опрокидывающие нагрузки от давления воды. 3 ил. L (Л с 4 IND 00 00

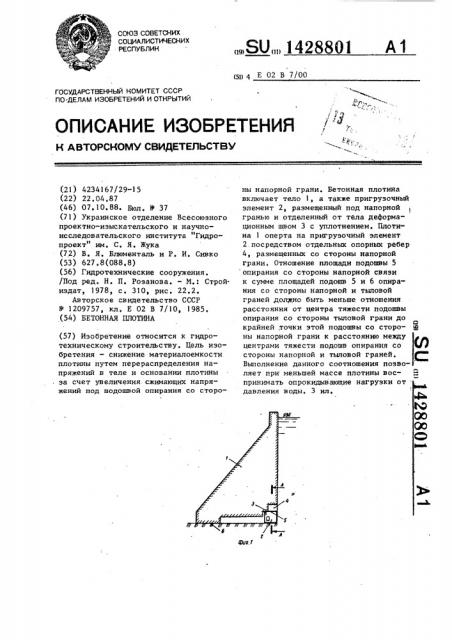

СОК)3 СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5!) 4 Е 02 В 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4234167/29-15 (22) 22.04.87 (46) 07. 10. 88 ° Бюл. ф 37 (71) Украинское отделение Всесоюзного проектно-изыскательского и научноисследовательского института "Гидропроект" им. С. Я. Жука (72) В. Я. Блюменталь и P. И. Сивко (53) 627. 8 (088. 8) (56) Гидротехнические сооружения.

/Под ред. Н. П. Розанова. — М.: Строй издат, )978, с. 310, рис. 22.2.

Авторское свидетельство СССР

Ф 1209757, кл. Е 02 В 7/10, 1985. (54) БЕТОННАЯ ПЛОТИНА (57) Изобретение относится к гидротехническому строительству. Цель изобретения — снижение материалоемкости плотины путем перераспределения напряжений в теле и основании плотины за счет увеличения. сжимающих напряжений под подошвой опирания со стороÄÄSUÄÄ 14288()1 А 1 ны напорной грани. Бетонная плотина включает тело 1, а также пригрузочный элемент 2, размещенный под напорной гранью и отделенный от тела деформационным швом 3 с уплотнением. Плотина 1 оперта на пригрузочный элемент

2 посредством отдельных опорных ребер

4, размещенных со стороны напорной грани. Отношение площади подошвы 5 опирания со стороны напорной связи к сумме площадей подошв 5 и б опирания со стороны напорной и тыловой граней должно быть меньше отношения расстояния от центра тяжести подошвы опирания со стороны тыловой грани до с крайней, точки этой подошвы со стороны напорной грани к расстоянию между центрами тяжести подошв опирания со стороны напорной и тыловой граней.

Выполнение данного соотношения позволяет при меньшей массе плотины воспринимать опрокидывающие нагрузки от . давления воды. 3 ил.

1428801

Изобретение относится к гидротехническим сооружениям, а именно к подпорным сооружениям, преимущественно плотинам.

Цель изобретения — снижение материалоемкости плотины путем перераспределения напряжений в теле и основании плотины за счет увеличения сжимающих напряжений под подошвой опира- 1(1 ния со стороны напорной грани.

На. фиг. 1 изображена предлагаемая плотина, поперечный разрез, на фиг. 2разрез А-А на фиг. 1 на фиг. 3 опорная подошва основания плотины, схематичный план.

На фиг. 3 обозначены: общий центр о тяжести опорной подошвы основания плотины, площадь F, подошвы опирания со стороны тыловой грани, суммарная 2О площадь F подошвы опирания со сторо2 ны напорной грани; расстояние А,„, между центрами тяжести подошв опирания со стороны напорной и тыловой граней; расстояние В от центра тяже- 25 сти подошвы опирания со стороны тыловой грани до крайней точки этой подоппзы со стороны напорной грани; расстояние X от общего центра тяжести подошвы основания до центра тяжести 30 подошвы опирания со стороны тыловой грани е

Плотина включает тело 1 и пригрузочный элемент 2 с уплотненным дейтор" мационным швом 3 между ними. Со стороны напорной грани плотина оперта на пригрузочный элемент 2 посредством отдельных опорных ребер 4, размещенных со стороны напорной грани плотины и образующих суммарную площадь подошвы 5 опирания. Со стороны тыловой грани плотина оперта на подошву

6. При этом отношение площадей подошвы 5 опирания со стороны напорной грани к сумме площадей подошв 5 и 6 опирания соответственно со стороны напорной и тутовой граней должно быть меньше отношения расстояния от центра тяжести подошвы опирания со стороны тыловой грани до крайней точки этой подошвы со стороны напорной грани к расстояшпо между центрами тяжести подошв опирания со стороны напорной и тыловой граней.

Ордината Х„,„ общего центра тяжести подошвы основания находится из выражения

Для рассматриваемого случая

Г, хО+ Г хА» т

»»»т 2

Fq х А,„, Для уменьшения неравномерности эпюры сжимающих напряжений под пло" щадью подошвы опирания .при одновременном уменьшении материалоемкости плотины должно соблюдаться условие

{2) о с Х,сВ, 0 x А„, В, (3)

Р» + Р

Умножая все части неравенства (3) на 1/А,, получают

О

F» (В

F, + Р А (4), Принцип работы конструкции следующий, В период строительства плотины она передает нагрузку на опорную площадь со стороны тыловой грани и на отдельные ребра со стороны лицевой грани, спертые на пригрузочный элемент.

В эксплуатационный период восприятие горизонтального усилия от давления воды осуществляется за счет трения по контакту опорной площади со стороны тыловой грани с основанием.

Нап ряжения в о в с ех точ ка х подошв ы опирания со стороны тыловой грани не должны превышать предельных для бетона и основания.

Благодаря устройству отдельных ребер, размещенных со стороны напорной грани плотины и имеющих площадь опи-. рания значительно меньшую площади опирания со стороны тыловой грани, достигается приближение общего центра тяжести опорной подошвы опирания плотины к центру тяжести подошвы опирания со стороны тыловой грани. Поэтому возрастает плечо действия собственного веса плотины относительно общего центра тяжести ее опорной подошвы,, что позволяет получить достаточные снижающие напряжения напри Ру

Подставляя в (2) вместо Х выражение (1), получают

1428801 зочном элементе при одновременном уменьшении массы плотины.

Ф о р м у л а и з обре т е н и я

Составитель Н. Кав ешников

Редактор А. Мотыль Техред M. Ходаннч Корректор Г. Решетник

Тираж 637 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 5101/30

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Бетонная плотина, включающая тело, а также пригрузочный элемент, размещенный над напорной гранью и отделенный от тела деформационным швом с уплотнением, отличающаяся тем, что, с целью снижения материалоемкости плотины путем,перераспределения напряжений в теле и основании плотины за счет увеличения сжимающих иалряжений под подошвой опирания со стороны напорной грани, плотина оперта на пригруэочный элемент посредством отдельных опорных ребер, размещенных со стороны напорной грани, причем отношение площади подошвы опирания со стороны напорной грани к сумме площадей подошв опирания со стороны напор" . ной и тыловой граней должно быть меньше отношения расстояния от центра тяжести подошвы опирания со стороны тыловой грани до крайней точки этой подошвы со стороны напорной грани к расстоянию между центрами тяжести по15 дошв опирания со стороны напорной и тыловой граней.
