Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 < 01 L 5/24

Ь .",:

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПОДБЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Риг.1

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4138038/24-10 (22) 20. 10. 86 (46) 07. 10. 88. Бюл, М 37 (72) В.В.Фоменко (53) 531.781(088.8) (56) Авторское свидетельство СССР

В 577415, кл. G 01 L 5/24, 1977.

Авторское свидетельство СССР

У 721684, кл. G 01 L 3/20, 1978. (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ДИНАМОМЕТРИЧЕСКИХ КЛЮЧЕЙ (57) Изобретение относится к измерительной технике и может быть использовано для настройки и проверки дина" мометрических ключей. Целью изобретения является повышение точности. Испытываемый динамометрический ключ 23 устанавливают на присоединительную. SU„„1428954 А 1 головку и на середину его рукоятки набрасывают петлю 25, к которой с помощью тросика 26, переброшенного через шкив 5, подвешен груз заданной массы. Регулировкой положения поворотной рамки 4 устанавливают параллельность горизонтальной ветви тросика 26 стороне 8 угольника 7, который закрепляют на поворотной рамке 4 так, чтобы вершина угольника 7. совпала с серединой рукоятки ключа 23. ЗаТем вращают рукоятку 15 до тех .пор, пока ось присоединительной головки не совпадет со стороной 9 угольника 7. По шкале 10 находят расстояние от присоединительной головки до середины рукоятки ключа 23, которое принимается в качестве расчетного плеча действия веса груза. 4 ил.

С::

1428954 2 ось 6 поворотной рамки 4, выполнено ная полой. В поворотной рамке 4 выполнен прямой канал, в который вве5 дена сторона 8 угольника 7 и зафиксирована винтом 20 °

Скоба 18 установлена в основании

I по прямолинейной направляющей 21 типа "ласточкин хвост" и зафиксирована винтом 22, что обеспечивает воэможность регулировки положения поворотной рамки 4 относительно основания I в направлении оси 6.

Устройство работает следующим образОм

На присоединительную головку 3 устанавливают испытываемый динамометрический ключ 23. С помощью рукоятки 11 устанавливают заданный угол поворота между осью испытываемого динамометрического ключа 23 и линией, соединяющей ось присоединительной головки 3 с осью 6 поворотной рамки 4. Затем к середине рукоят25 ки 24 испытываемого динамометричес-, кого ключа 23 с помощью петли 25 присоединяют грузовой подвес, включающий .тросик 26, переброшенный через шкив 5 и связанный с платформой

27, на котором размещен груз 28 saданной массы, Под действием грузового подвеса стебель испытываемого динамометрического ключа 23 прогибается.

Регулировкой положения поворотной рамки 4 относительно основания устанавливают параллельность горизонтальной ветви тросика 26 стороне 8 угольника 7, который закрепляют на поворотной рамке 4 таким образом, чтобы вершина 29 угольника 7 совпала с перединой рукоятки 24 испытываемого динамометрического ключа 23.

Затем вращают рукоятку 15 до тех

45 lIop пОка Ось присОединителъной ГО ловки 3 не совпадет co,ñòoðîíîé 9 угольника 7. По шкале 10 на стороне

9 угольника 7 находят расстояние от оси присоединительной головки 3 до середины рукоятки испытываемого ди50 намометрического ключа 23, которое принимается в качестве расчетного плеча рычага действия груза 28.

Изобретение относится кизмеритель ной технике и может быть использован для настройки и проверки динамометрических ключей.

Цель изобретения — повышение точе!Ости °

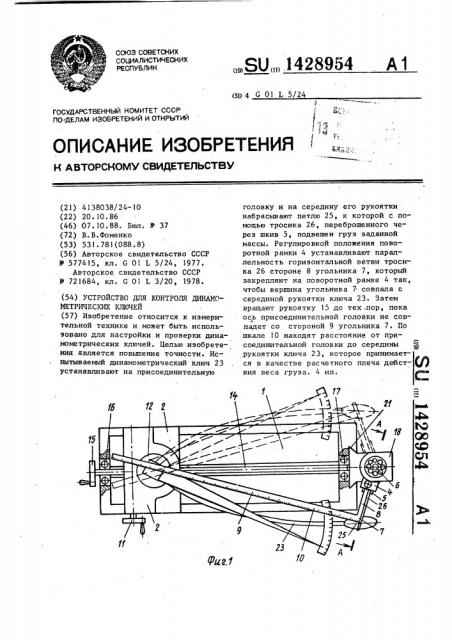

На фиг.1 изображено устройство для контроля динамометрических ключей, вид в плане; на фиг.2 — разрез

А-А на фиг.1; на фиг.3 — устройство, вид сбоку; на фиг.4 — схема контроля динамометрического ключа.

Устройство содержит основание 1, на котором установлен поворотный механизм 2, снабженный сменной присоединительной головкой 3, поворотную рамку 4 со шкивом 5, ось 6 которой расположена в плоскости симметрии шкива 5 и параллельна оси сменной присоединительной головки 3 поворотного механизма 2, который установлен на основании 1 с обеспечением возможности регулировки межцентрового расстояния между осью сменной присоединительной головки 3 и осью 6 поворотной рамки 4, установленной шарнирно в основании 1 с обеспечением возможности регулировки положения поворотной рамки 4 относительно осно вания 1 в направлении оси 6, и уголь ник 7 с прямым углом между сторонами установленный на поворотной рамке 4 в плоскости, перпендикулярной ее оси

6, с обеспечением совпадения одной стороны 8 угольника 7 с плоскостью симметрии шкива 5, причем на другой сТороне 9 угольника 6 выполнена линейная шкала 10.

При этом поворотный механизм 2 выполнен в виде самотормозящей механической передачи (например, червячной) и снабжен приводной рукояткой !

I и держателем 12 сменной присоединительной головки 3 (например, токарным патроном).

Возможность регулировки межцентрового расстояния между осями сменной присоединительной головки 3 и поворотной рамки 4 обеспечена за счет установки поворотного механизма 3 на основание 1 через платформу

13, связанную с ходовым винтом 14, который снабжен рукояткой 15 и установлен в основании 1 с помощью подшипников 16 и 17.

Поворотная рамка 4 установлена на основании через скобу 18, в которой на подшипниках 19 установлена

При этом о правильности настройки испытываемого динамометрического ключа судят по совпадению его показания с расчетной величиной крутящего момента, определенной как произведение

1428954

28

27 веса груза 28 на величину расчетного плеча рычага его действия.

Формула изобретения

Устройство для контроля динамометрических ключей, содержащее основание, на котором установлен поворотный механизм, снабженный сменной присоединительной головкой, о т л и ч а ю— щ е е с я тем, что, с целью повышения точности, в него введены поворотная рамка со шкивом, ось которой расположена в плоскости симметрии шкива и параллельна оси сменной присоединительной головки поворотного механизма, который выполнен в виде самотормозящейся механической передачи и установлен на основании с обеспечением возможности регулировки межцентрового расстояния между осью сменной присоединительной головки и осью поворотной рамки, установленной шарнирно в основании с обеспечением возможности регулировки положения поворотной рамки относительно основания в направлении ее оси и угольник с прямым углом между сторонами, установленный на поворотной рамке в плоскости, перпендикулярной ее оси, 15 с обеспечением совпадения одной стороны с плоскостью симметрии шкива, причем на другой стороне угольника выполнена линейная шкала.

А-А

1428954

Редактор Е.Папп

Заказ 5115/38 Тираж 847 Подписное

ВПИИПИ. Государственного комитета СССР по делам изобретений и открытий

1!3035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Середиг РДЮЯФ

КЯЯЧЯ

Составитель А.Амаханов

Техред Л.Сердюкова Корректор С.Шекмар
