Реферат



Изобретение относится к приборостроению и позволяет повысить надеж- .яость и технологичность индуктивного y ффepeнциaльнoгo датчика давления агрессивных жидких и газообразных сред. Для этого в датчике, содержащем корпус 1 в виде одинаковых половин со штуцерами 16 и 17 и чашами 2 и 3, мембрану 8 и катушки и-ндуктивности 4-7, на каждой половине корпуса выполнен кольцевой паз 9,10 с теплотокоизоляционным покрытием 11 и магнитопроводами 12,13 с крышками 14, 15, причем каждая катушка индуктивности выполнена с бифилярной обмоткой на соответствующем сердечнике магнитопроводов 12,13. Резьба -18 служит для крепления корпуса датчика. Бифилярные обмотки 4-7 соединяются в мостовую измерительную цепь. Благодаря размещению этих обмоток в пазах корпуса 1 исключается непосредственное воздействие на них агрессивной изме- § ряемой среды и повышается надежность работы и технологичность изготовке- V/ ния датчика. 1 з.п. ф-лы, Гил.

СОЮЗ СОНЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„.,SU„, 1428961

А1 (51) 4 G 01 L 9/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ "

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО.ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4090333/24-10 (22) 18.07,86 (46) 07.10.88. Бюл. У 37 (72) А.И.Тихонов, В.А.Васильев, А.А.Ильин и А.А.Пошин (53) 531.787(088 ° 8) (56) Авторское свидетельство СССР

11 475523, кл. G 01 L 9/10, 1974.

Авторское свидетельство СССР

11 608067, кл. G 01 L 9/10, 1978 ° (54) ИНДУКТИВНЫЙ ДИФФЕРЕНЦИАЛЬНЫЙ

ДАТЧИК ДАВЛЕНИЯ (57) Изобретение относится к приборостроению и позволяет повысить надежность и технологичность индуктивного дифференциального датчика давления агрессивных жидких и газообразных сред. Для этого в датчике, содержащем корпус 1 в виде одинаковых половин со штуцерами 16 и 17 и чашами

2 и 3, мембрану 8 и катушки индуктивности 4-7, на каждой половине корпуса выполнен кольцевой паз 9,10 с теплотокоизоляционным покрытием 11 и магнитопроводами 12,13 с крышками 14, 15, причем каждая катушка индуктивности выполнена с бифилярной обмоткой на соответствующем сердечнике магнитопроводов 12,13. Резьба 18 служит для крепления корпуса датчика. Бифилярные обмотки 4-7 соединяются в мостовую измерительную цепь, Благодаря размещению этих обмоток в пазах корпуса 1 исключается непосредственное воздействие на них агрессивной измеряемой среды и повышается надежность работы и технологичность изготовления датчика. 1 s.ï. ф-лы, 1 ил.

14 2 896 l

BHHHIIH Заказ 5115/38 Тираж 847 Подписное

Произв.-попигр. пр-тие, г. Ужгород, ул. Проектная, 4

Изобретение относит<.я к приборостроению и может быть использовано для измерения дифференциальных давлений агрессивных жидких и газообразных сред.

Цель изобретения — повышение надежности и технологичности индуктивного дифференциального датчика давления к 10

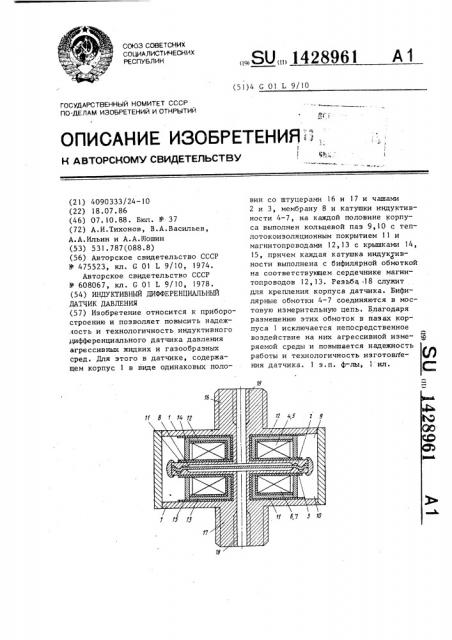

На чертеже изображена конструкция индуктивного дифференциального датчика давления.

Датчик содержит корпус 1, чаши 2

3, катушки 4, 5 и 6, 7 индуктивнос- 15 ти, мембрану 8, защемленную между торцами чаш 2 и 3. В концентрических пазах 9 и 10 выполнено теплотокоиэоляционное покрытие 11, на котором установлены магнитопроводы 12 и 13. На 20 магнитопроводах 12 и 13 такженанесено теплотокоиэоляционное покрытие 11. братушки 4-7 намотаны в концентрических пазах на магнитонроводах 12 и 13, на теплотокоизоляционных покрытиях, 25 и накрыты крышками 14 и 15. Со стороиы мембраны 8 магнитопроводы 12 и 13

1разомкнуты. Магнитопроводы 12 и 13 имеют форму, повторяющую концентрические пазы 9 и 10, которые выполне- 30 иы симметрично относительно мембраны .8. Катушки 4-7 индуктивности намотаны в концентрических пазах 9 и 10 в два провода и соединены в мостовую измерительную цепь так, что катушки

4 и 5, а также 6 и 7 образуют противоположные плечи. Датчик имеет штуцера 16 и 17 для подвода измеряемых давлений. В каналах штуцеров 16 и 17 может быть выполнена внутренняя резь- 40 ба 18.

Датчик работает следующим образом.

Разностное давление, воздействуя на мембрану 8, вызывает ее отклонеИие от нейтрального положения, что 45 изменяет магнитный поток катушек 47 индуктивности. 0 величине давления и его знаке судят по разбалансу мостовой измерительной цепи, в которую выключены катушки 4, 5 и 6, 7 индукт ив нос ти

1!адежность датчика повышена благ одаря исключению доступа измеряемой агрессивной среды к катушкам индуктивности, выр".Bíèâàíèþ пульсаций температуры измеряемой среды по пути распространения теплового потока иэ полости штуцера к катушкам индуктивности, исключению выпадения катушек из пазов на мембрану.

Резьба 18 в каналах штуцеров 16 и

17 позволяет повысить технологичность изготовления датчика. 3Та резьба служит для крепления корпуса 1 датчика на намоточном станке во время намотки катушек индуктивностей 4-7.

Предлагаемый индуктивный дифференциальный датчик давления прост в изготовлении и может найти широкое применение в различных отраслях народного хозяйства °

Формула изобретения

1. Индуктивный дифференциальный датчик давления, содержащий корпус в виде двух одинаковых половин со штуцерами и чашами, мембрану, защемленную между торцами чаш при помощи кольцевых выступов и впадин V-образной формы, выполненных на торцах чаш, и две катушки индуктивности, закрепленные на соответствующих половинах корпуса симметрично относительно мембраны, о т л и ч а ю— шийся тем, что, с целью повышения надежности и технологичности, в нем на каждой поЛовине корпуса выполнен симметричный кольцевой паэ, снабженный магнитопроводом в виде кольцевого сердечника и крышки, разомкнутым со стороны мембраны, а каждая катушка индуктивности выполнена в виде бифилярной обмотки на соответствующем кольцевом сердечнике.

2. Датчик по п.1, о т л и ч а ю— шийся тем, что в нем кольцевые пазы и сердечники снабжены теплотокоизоляционным покрытием, а бифилярные обмотки катушек индуктивности соединены в мостовую измерительную цепь.
