Реферат



Изобретение относится к электротехнике . Цель изобретения - повышение надежности электроснабжения. Электрическая сетв содержит две подстанции и четырехпроводную линию, которая соединяет эти подстанции. Один из проводов линии является резервным . Повьшение надежности достигается путем оборудования на подстанциях обходных цепей, которые могут заменять линейные ячейки линии. Обходные цепи имеют выключатели и соединяются с линейными ячейками через однополюсные разъединители после линейных разъединителей. Резервный провод подключается к обходным цепям через развилки из трех однополюсных разъединителей до разъединителей, с помощью которых обходные цепи подключаются к линейным ячейкам. Выполнение переключений в схеме, пронзводимых в определенном порядке, позво- g ляет вьшодить оборудование линейных ячеек линии в ремонт и производить замену любой фазы на резервную без отключения электропередачи. 2 ил. (Л

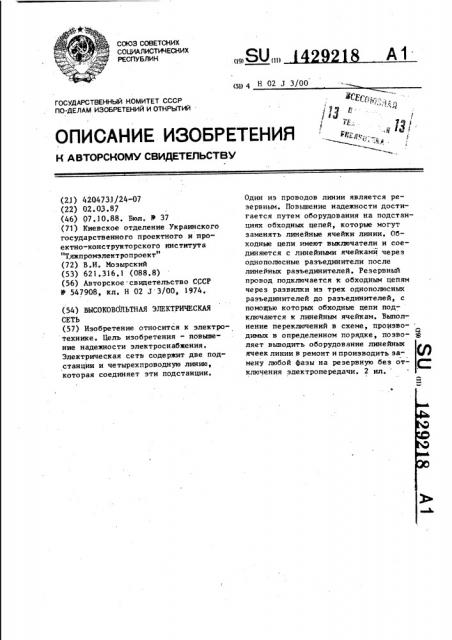

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУ БЛИН

О9) SU (ц) (11 4 Н 02 J 3/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО.ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4204731/24-07 (22) 02.03.87 (46) 07.1 0.88. Бюл. У 37 (71) Киевское отделение Украинского государственного проектного и проектно-конструкторского института

"Тяжпромэлектропроект" (72) В.И. Мозырский (53) 621.316 ° 1 (088 ° 8) (56) Авторское. свидетельство СССР

В 547908, кл. H 02 J 3/00, 1974. (54) ВЫСОКОВОЛЬТНАЯ ЭЛЕКТРИЧЕСКАЯ

СЕТЬ (57) Изобретение относится к электротехнике. Цель изобретения — повышение надежности электроснабжения.

Электрическая сетв содержит две подстанции и четырехпроводную линию, которая соединяет эти подстанции.

Один из проводов линии является резервным. Повьппенне надежности достигается путем оборудования на подстанциях обходных цепей, которые могут заменять линейные ячейки линии. Обходные цепи имеют выключатели и соединяются с линейньпии ячейкамй через однополюсные разъединители после линейных разъединителей, Резервный провод подключается к обходным цепям через развилки из трех однополюсных разъединителей до разъединителей, с помощью которых обходные цепи подключаются к линейным ячейкам. Выполнение переключений в схеме, произво- димых в определенном порядке, позволяет выводить оборудование линейных ячеек линии в ремонт и производить замену любой фазы на резервную без отключения электропередачи. 2 ил.

1429218

Изобретение относится к электротехнике, а более конкретно к электрическим сетям, и может быть использовано при проектировании, сооружении и эксплуатации электрических сетей высокого напряжения.„

Целью изобретения является повышение надежности электроснабжения путем осуществления без отключения 10 линии электропередачи замены основной фазы на резервную для проведения ремонтных работ или пофазной плавки

1 гололеда и вывода в ремонт,оборудования ячеек четырехфазной линии, а 15 также путем уменьшения времени отключения линии электропередачи при аварийном повреждении оборудования

1 ! ячеек. !

На фиг. 1 приведена схема электри-20 чесмой сети, состоящей из линии ! электропередачи с резервной фазой и двух подстанций, одна из которых выполнена по схеме "две рабочие и обходная системы шин", а другая по схеме "блок-линия — два трансформа то ра"; на фиг . 2 —,, приведена с х ема присоединения линии с резервной фазой к подстанции, выполненной по типовой схеме мостик . 30

Высоковольтная электрическая сеть (фиг. 1) содержит линию электропередачи с тремя основными фазами 1-3 и резервный провод 4. Резервный провод

4 подключается к линейной ячейке подстанции А через развилку из однополюсных разъединителей 5-7 между линейными однополюсными разъединителями

8-10 и выключателем 11. Функции обходной цепи выполняет обходной вы- 0 ключатель 12, соединяющий две рабочие .системы сборных шин 13 и 14 с обходной системой шин 15. Выключатель

11 .подключается к сборным шинам 13 и 14 через разъединители 16 и 17, а выключатель 12 — через разъединители 18 и 19. Обходная система шин

15 соединяется с ячейкой линии однополюсными разъединителями 20-22, а с резервным проводом — однополюсными разъединителями 23-25. В нормальном режиме работы сети разъединители 810, 16 и выключатель 11 включены, а разъединители 5-7, 17-25 и выключатель 12 отключены.

К ячейке подстанции Б резервный провод 4 подключается через развилку из оцнополюсных разъединителей 2628 между линейными разъединителями

29-31 и трансформатором 32. Функции обходной цепи выполняют второй трансформатор 33, выключатель 34 на низкой стороне трансформатора 33, секция шин 35, секционный выключатель

36 и секция шин 37, соединяемая с трансформатором 32 выключателем 38.

Трансформатор 33 подключается к фазам 1-3 линии через однополюсные разъединители 39-41, а к резервному проводу — через однополюсные разъединители 42-44. В нормальном режиме работы разъединители 29-31, 39-41 и выключатели 34 и 38 включены, а разъединители 26-28, 42-44 и выключатель 36 отключены.

В подстанции (фиг.2) функции обходной цепи выполняет выключатель

45 "мостика". Все остальные элементы схемы такие же, как и в схеме подстанции Б (фиг.1) . В нормальном режиме работы разъединители 29-31 и выключатели 34, 38 и 45 включены, а разъединители 26-28, 39-44 и выключатель 36 отключены.

Пусть требуется заменить одну из основных фаз, например фазу 1, на резервный провод 4, не отключая линию. Эта операция может быть выполнена следующим образом{действия, обязателъные для обслуживающего персонала при производстве переключений, но не имеющие прямого отношения к схеме; например проверка отсутствия напряжения при выполнении переключений,не рассматриваются).

На подстанции Б включаются разъединители 26 и 44; затем на подстанции А включаются последовательно разъединители 23 и 18, выключатель

12 и разъединители 20 и 7, отключаются разъединители 23 и 10, выключатель 12 и разъединители 20 и 18, затем на подстанции Б отключаются последовательно разъединители 41 и 29.

Таким образом, подстанции А и Б оказываются соединенными проводами фаз 2 и 3 и резервным проводом 4, а фаза 1 отключена. Аналогично может быть проведена замен® фаз 2 и 3 на резервный провод 4. Обратная замена резервного провода 4 на основную фазу 1 выполняется в следующем порядке: на подстанции Б последовательно включаются разъединители 41 и 29 и от1429218 ключается разъединитель 44; на подстанции А включаются разъединители

20 и 18,. выключатель 12 и разъединители 10 и 23 и отключаются разъе5 динители 7 и 20, выключатель 12 и разъединители 23 и 18; на подстанции

Б отключается разъединитель 26.

Для вывода в ремонт одного из линейных разъединителей, например 10 разъединителя 10, без отключения электропередачи производят следующие операции.

На подстанции Б включаются разъединители 26 и 44; затем на подстан- 15 ции А включаются разъединители )8 и 23, выключатель 12 и разъединители

21 и 22, отключаются выключатель 11 и разъединитель 10; на подстанции Б отключаются разъединители 41 и 29. 20

При этом разъединитель 10 оказывается отделенным от сети, а линия— подключенной к рабочей системе шин

l3 подстанции A через обходную систему шин 15 и ячейку обходного выключателя 12.

Для вывода в ремонт одного из разъединителей, соединяющих линейную ячейку с обходной цепью, например разъединителя 20, производится заме- 30 на фазы 1 на резервный провод 4 без отключения электропередачи. Аналогичными способами осуществляется вывод в ремонт разъединителей 29 30, 3)) и 39 (40, 41) на подстанции

Б. Остальные элементы цепей линии, включая и сборные шины, на подстанциях А и Б выводятся из работы без использования резервноro провода.

Например, для вывода в ремонт транс- 40 форматора 33 включается секционный выключатель 36, отключаются выключатель 34 и разъединители 39-41.

При замене ячейки линии (напри.мер, для планового ремонта) обходной 45 цепью и при аварийном однофазном повреждении на линии, т.е. при наложении аварии на плановый ремонт, нормальная работа линии может быть восстановлена путем включения одного из 50 разъединителей, соединяющих резервный провод с обходной цепью. Например, при проведении планового ремонта выключателя 11 и выполнении при этом его функций выключателем 12 55 (отключены разъединители 16> 17, 510, 23-25 и включены разъединители

l8 или 19, 20-22 и выключатель 12) происходит однофазное короткое замыкание в фазе 1. После автоматического отключения выключателя 12 для восстановления нормальной работы линии на подстанции А отключается разъединитель 20 и включается разъединитель 23; на подстанции Б отключаются разъединители 29 и 41 и включаются разъединители 26 и 44; на подстанции А включается выключачель ).2.

Есди одна из подстанций сети (фиг. 1), например подстанция Б, имеет схему, представленную на фиг.2, решение поставленных задач производитс я ан ало гично.

Существенное увеличение эффективности работы сети может быть достигнуто при установке на одной иэ подстанций устройства для определения поврежденной фазы, а также при телемеханизации, дающей возможность производить переключения с одной из подстанций или диспетчерского пункта.

Ф о р м у л а и э о б р е т е н и я

Высоковольтная электрическая сеть, содержащая две подстанции, которые соединены трехфазной воздушной линией электропередач с резервным проводом, который подключен через развилку из однополюсных разъединителей к трем фазам линейных ячеек подстанции до однополюсных разъединителей, отличающаяся тем, что, с целью повьппения надежности электроснабжения, подстанции выполнены с обходными цепями, которые содержат выключатели и соединены с ячейками линий за линейными разъединителями с помощью трех однополюсных разъединителей, а резервный провод соединен с обходными цепями обеих подстанций через развилки иэ трех однополюсных разъединителей, каждый из которых подключен к соответствующей фазе обходных цепей до разъединителей, которыми соединены ячейки линии и обходные цепи.
