Изобретение относится к радиоэлектронике и может использоваться для возбуждения электрических колебаний .

Цель изобретения — увеличение диапазона частотной перестройки и снижение уровня паразитных частот.

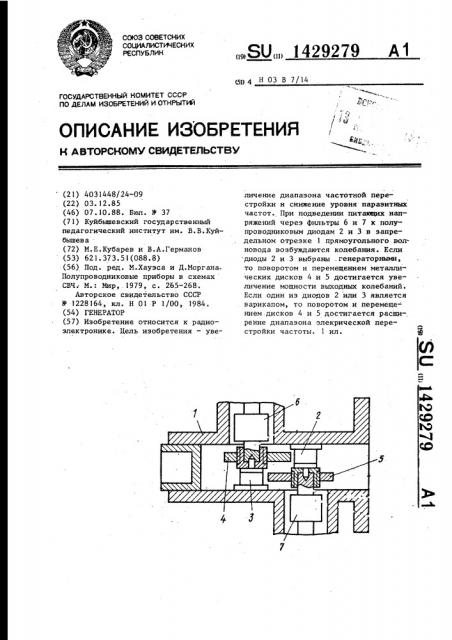

На чертеже изображен генератор, Продольный разрез.

Генератор содержит отразок 1 прямоугольного волновода, выполненный апредельным, первый и второй полуроводниковые диоды 2 и 3, первый и фторой металлические диски 4 и 5, ус гановленные с эксцентриситетом и возможностью поворота относительно продольных осей соответствующих из первого и второго полупроводниковых диодов 2 и 3, а также с возможностью перемещения перпендикулярно широким стенкам отрезка 1 прямоугольного волновода, фильтров 6 и 7 частот в цейях питания первого и второго полупроводниковых диодов 2 и 3.

Генератор работает следующим образом.

При проведении питающих напряжений через фильтры 6 и 7 к первому и второму полупроводниковым диодам 2 и 3 в отрезке 1 возбуждаются колебания. Если (первый и второй) полупроводниковые диоды 2 и 3 выбраны генераторными, то поворотом и перемещением первого и второго металлических дисков 4 и 5 достигается увеличение мощности выходных колебаний. Если один из первого и второго полупроводниковых диодов 2 и 3 варикап, то поворотом и перемещением металлических дисков 4 и 5 достигается расширение диапазона электрической перестройки частоты.

Формула изобретения

Генератор, содержащий отрезок прямоугольного волновода, на одной иэ широких стенок которого одним своим электродом закреплен первый полупро15 водниковый диод, к другому электроду которого присоединен первый металли" ческий диск, а на другой широкой стенке одним своим электродом закреп лен второй полупроводниковый диод, к

20 другому электроду которого присоединен второй металлический диск, при этом первый и второй металлические диски установлены с возможностью перемещения относительно широких сте- нок отрезка прямоугольного волновода о т л и ч .а ю шийся тем, что,. с целью увеличения диапазона частотной перестройки и снижения уровня паразитных частот, отрезок прямоугольно30 ro волновода выполнен запредельным, а первый и второй металлические диски установлены с эксцентриситетом и с воэможностью поворота относительно продольных осей первого и второго по35.лупроводниковых диодов соответственНО.
