Изобретение относится к материалу для армиравания бетона, Цель изобретения — повышение, прочности и сцепления с бетоном.

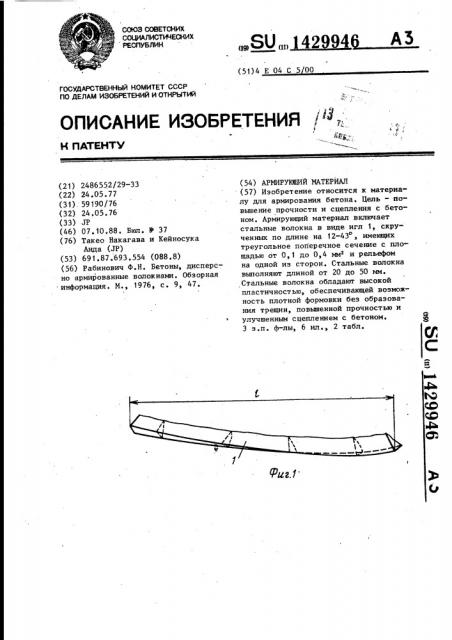

На фиг. 1 дан перспективный вид

5 армнрующего материала; на фиг. 2-4 армирующий материал, поперечные сече* ния; на фиг. 5 и б — схемы, характеризующие способы получения стальных волокон. . Лрмирующий материал представляет собой стальные волокна в виде игл 1„ о скрученных по длине на 12-43, имею: щих треугольное поперечное сечение с площадью О, 1-0,4 мм и рельефом 2 на одной из сторон. Иглы 1 выполнены длиной 20-50 мм.

Поперечное сечение стальных волокон 1 может иметь форму прямоуголь-20 нага, тупоугольного и остроугольного . треугольника. Стальные волокна полу:::чают путем механической обработки . толстого стального листа или бруска, фрезой, имеющей множества лезвий, лист или брусок перемещают относительно вращающейся фрезы в горизонтальном направлении.

Стальное волокно 1 имеет волнистую поверхность 2 по всей длине с той стороны, которая не контактирует с передней поверхностью лезвия фрезы, благодаря чему увеличивается площадь поверхности указанной стороны и, следовательно, улучшается сцепление с бетоном. Стальное волокно 1 имеет высокую пластичность, обеспечивающую возможность плотной формовки без образования трещин, а его прочность значительно вьш е, чем у исходного материала, за счет того, что при фрезеровании имеет место деформация сдвига и происходит наклеп.

Пример 1. Стальные волокна были получены способом, схема которого показана на фиг. 5 и который характеризуется следующими параметрами: толстый лист или брусок,(толщина

25 мм); SS 41 (материал I); 0,08% С9 сверхмягкая нормализованная сталь .(материал II), 0,08% С, сверхмягкая 50 отожженная сталь (материал III) .

Параметры фрезы: диаметр 100, число лезвий 12, передний угол Q = О; угол винтовой линии 15, ширина лезвия 50 мм.

Режим обработки: глубина t резания 0,5 мм, подача S на одно лезвие

0,51 мм, скорость V обработки

22,6 м/мин, число оборотов 72 об/мин.

Лист или брусок перемещали при помощи стола со скоростью 440 мм/мин, Стальные волокна, полученные в указанных условиях из каждого из материалов I, II и III, имели длину

30 мм, прямоугольное поперечное сечение и величину скручивания, равную

12 /см.

В табл. i показано сравнение площади поперечного сечения и прочности на растяжение предложенных стальных волокон и стальных волокон, полученных резанием ножницами.

Пример 2. Стальные волокна были получены способом попутного фрезерования (фиг.б), при котором использовался толстый лист или брус (толщина 30 мм)8$ 41.

Параметры фрезы: диаметр 100, число лезвий 10, передний угол Q = О, угол с винтовой линии 15, ширина лезвия 30 мм.

Режим обработки: глубина t резания 0,45 мм, подача S z на одно лезвие 0,8 мм, скорость Ч обработки

63 м/мин, число оборотов 200 об/мин, подача стола 1,6 об/мин.

Стальные волокна, полученные в указанных условиях, имели длину

30 мм, величину скручивания 12 /см поперечное сечение 0,33 мм и прочность о на растяжение 71,2 кг/мм .

Указанные стальные волокна были подмешаны в количестве О, 1,0 и 2,5% в бетон (50% воды и 50% бетона), мак,симальный размер скелетного материала которого составлял 15 мм, в результате чего был получен армированный стальными волокнами бетон в виде изделия размером 10 ° 10 40 см.

Это изделие было испытано на прочность на изгиб, при этом изделие было установлено в обоих концах на опоры на длине 5 см, и к его средней части была приложена нагрузка. Для сравнения с этим изделием бып приготовлен при тех же условиях бетон, àðмираванный волокном, полученным способам резания ножницами и имеющим размеры 0,5 х 0,5 ° 30 мм. Результаты показали, что предложенное изделие имеет превосходную прочность на изгиб, Волокна имеют высокую прочность, большую площадь поверхности вследствие волнистости и высокое сапротив9946

4 иены длиной 20-50 мм, скручены на

12-43 по длине и имеют треугольное поперечное сечение с площадью О, 10,4 м и рельефом на одной из сторон.

Т.а б л и ц а 1

Сорт стального волокна

Механические свойства материала ь

К1- /мм2 листа или бруса, кг/мм2

Площадь поперечного сечения мм

ПР едл ож енный

Материал

0,25

71

0,23

33

Материал

Материал III

0,24

32

Известный

0,25

Материал III

Таблица 2

Свойства волокон

Угол винтовой линии лезвия, град.

Ь Скручивание волокна, кг/мм2 град./см

Площадь попер еч ного с ечения, мм

12

0,22

72

0,19

25 з 142 ление извлечению, обусловленное их скручиванием.

Выполнение стальных волокон фре-. зой с измененным углом о подъема показывает (табл.2), что при увеличении угла винтовой линии увеличивается величина скручивания волокна и прочность на растяжение.

Формула из обретения

1. Армирующий материал, включанзций стальные волокна в виде игл, скрученных по длине и с рельефом на поверхности, отличающийся тем, что, с целью повышения прочности и сцепления с бетоном, иглы выпол2. Материал щийся тем, речное сечение

10 угольник °

3. Материал щийсятем, речное сечение угольник .

4. Материал щийся тем, речное сечение угольник ° поп.1, отлич аючто треугольное попе— прямоугольный трепо п.1, о т л и ч а ючто треугольное попе— тупоугольный трепоп.1, отличаючто треугольное попе— остроугольный тре) 429946
