Реферат



Изобретение относится к сельскохозяйственному машршостррению, в частности к сеялкам, которые могут быть использованы в хлопководстве. Цель изобретения - обеспечение автоматической равномерной подачи семян из бункера в высевающие аппараты. Сеялка содержит трактор 1 с навесной системой 2, бункеры 3, поперечную трубу 6 с высевными отверстиями 7, в которой установлен шнек 8. На трубе 6 смонтированы высевающие аппараты 9, сошники 11 и катки 12. Семена из бункеров 3. подаются в трубу 6, откуда шнеками 8 равномерно через вы- § севные отверстия 7 направляются в высевающие аппараты. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (51) 4 А 01 С 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО.ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3985989/30-15 (22) 29.11.85 (46) 15.10.88. Бюл. 11 38 (71) Производственное объединение

"Ташкентский тракторный завод им. 50-летия СССР" и Головное специализированное конструкторское бюро по машинам для хлопководства (72) А.А. Фролов, Л.А, Казарез, К.Н. Ли, И.К. Глушко и В.А. Никитин (53) 631.33 (088.8) (561 Авторское свидетельство СССР

У 1095894, кл. А 01 С 15/00, 1983.

Патент Франции Р 1558490, кл. А 01 С, 1969. (54) СЕЯЛКА (57) Изобретение относится к сельскохозяйственному машиностроению, в частности к сеялкам, которые могут быть использованы в хлопководстве.

Цель изобретения — обеспечение автоматической равномерной подачи семян из бункера в высевающие аппараты.

Сеялка содержит трактор 1 с навесной системой 2, бункеры 3, поперечную трубу 6 с высевными отверстиями 7, в которой установлен шнек 8. На трубе 6 смонтированы высевающие аппараты 9, сошники 11 и катки 12. Семена из бункеров З.подаются в трубу 6, отР куда шнеками 8 равномерно через вы- Я севные отверстия 7 направляются в высевающие аппараты. 1 ил.

1429966, Формула изобретения

Составитель В. Паклин

Техред Л.Сердюкова Корректор В. Романенко

Редактор М. Недолуженко

Тираж 661 Подписное

Заказ 5152/1

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Изобретение относится к сельскохозяйственному машиностроению, в частности к сеялкам, которые могут бьгть использованы в посевных тракторных аппаратах хлопководства.

Цель изобретения — обеспечение автоматической равномерной подачи семян из бункера н высевающие аппараты.

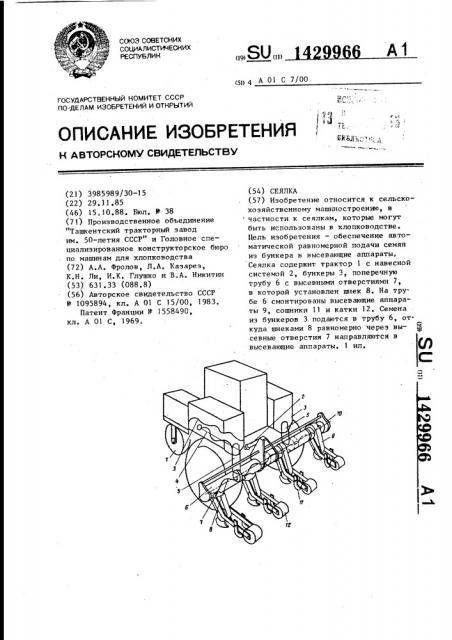

На чертеже изображена предлагаемая сеялка (аксонометрия).

Сеялка содержит трактор 1 с подвесной системой 2. На тракторе установлены бункеры 3 для семян и с размещенными в них шнеками 4, которые 15 телескопическими трубами 5 сообщены с выполняющей роль рамы поперечной трубой 6, снабженной в нижней части высевными отверстиями 7. В трубе размещены шнеки-распределители 8. На 20 трубе 5 смонтированы высевающие аппараты 9 и элементы 10 с сошником 11 и опорными катками !2. Используют известные приводы шнеков и высевающих аппаратов, например механические, 25 гидравлические, электрические.

Сеялка работает следующим образом.

Семена из бункеров 3 подаются шнеками 4 по телескопическим трубам 30

5 в трубу 6 сеялки, навешенной на ! трактор, !!1неками-распределителями 8 семена через нысенные отверстия 7 н трубе подаются н нысенающие аппараты 9, чем достигается автоматическая заправка семенами нысенающих аппаратов сеялки на ходу. Выполнение рамы в виде несущей трубы с распределительными шнеками позволяет сократить расход металла и облегчить сеялку. Ее подъем не требует дополнительного расхода энергии на навесную систему трактора. При нысене эксплуатационная масса сеялки постоянна, что багоприятно сказывается на управляемости и прямолинейности хода посенного агрегата н целом, Сеялка, содержащая бункер для семян и поперечную раму, на которой установлены нысенающие аппараты, отличающаяся тем, что, с целью обеспечения автоматической равномерной подачи семян из бункера в нысевающие аппараты, поперечная рама выполнена в виде трубы с нысевными отверстиями и установленным в ней шнеком, причем труба сообщена с бункером для семян, а ее высевные отверстия — с высенающими аппаратами.
