Термокамера для обработки больных варроатозом пчел

Термокамера для обработки больных варроатозом пчел

Иллюстрации

Показать все

Реферат



СОК)З СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (51) 4 А 01 К 47/00, 51/00

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ с

ОПИСАНИЕ ИЗОБРЕТЕНИЯ / н AsTopcKoMY свидетельств

1б.(21) 4184432/30-)5 (22) 20.01 87 (46) 15.,10.88. Бюл. Р 38 (72) Ю.А.Истомин, В.Г.Серокуров и В.Ю.Истомин (53) 638.15.08(088.8) (56) Пчеловодство, 1982, - 10, с. 25.

Авторское свидетельство СССР

У 968901, кл. А 01 К 51/00, 1981.

Авторское свидетельство СССР

У 1083426, кл. А 01 К 51/00, 1981. (54) (57) 1. TEPMOKAMEPA ДЛЯ ОБРАБОТ—

КИ БОЛЬНЫХ ВАРРОАТОЗОМ ПЧЕЛ, включающая корпус, смонтированные в нем сетчатый барабан для пчел со средством

его удержания, воздуховод с нагревателем и вентилятором, поддон для сбора клещей и устройство для контроля

ÄÄSUÄÄ 1430032 A1 температуры в термокамере, о т л ич а ю щ а я с я тем, что, с целью повьппения эффективности отделения клещей путем оптимизации температурно-влажностного режима, термокамера снабжена смонтированным в,корпусе, состоящим из верхней И нижней разъемо ных частей и изготовленным из теплоотражающего материала цилиндрическим контейнером с впускным и выпускным отверстиями для воздуха, причем сетчатый барабан со средством его удержания смонтированы в контейнере, воздуховод соединен с впускным отверстием контейнера посредством тангенциC ально направленного к контеинеру соп- д ла, а впускное и выпускное отверстия контейнера выполнены в его нижних торцовых частях, С:

14300 12 рому входу таймера.

2. Термокамера по п.l, о т л и— ч а ю щ а я с я тем, что, с целью более полного удаления отделившихся клещей, средство удержания барабана выполнено в виде снабженного приводам и смонтированного в нижней части контейнера коленчатого вала, на коле нах которого закреплены гибкие подвески для б ар аб ан а.

3. Термокамера по п. 1, о т л и— ч.а ю щ а я с я тем, что устройство

1 дг я контроля температуры в термокаме. рй содержит регулятор температуры и усилитель, к входам каждого из которых подключЕн соответствующий термодатчик, причем последние установлены в.; нижней части термокамеры, реле фор1 сна, обмотка которого подключена к вь|ходу усилителя, таймер, реле привода коленчатого вала, реле блокировки и сигнализации, обмотки которых связаны с выходами таймера, фильтр и два нагревателя, одна клемма каждого из которых подключена к первому выходу фильтра, и переключатель режимов, переключаемые клеммы двух групп контактов которого объединены и подклюиены к второму выходу фильтра, а вто" рая клемма первого нагревателя подключена соответственно к первой переключаемой клемме, а через соответст.— вующие разомкнутые контакты реле форсажа — к второй переключаемой клемме первой группы контактов переключателя режимов, при этом вторая клемма второго нагревателя непосредственно связана с второй переключаемой клеммой и через соответствующие разомкнутые контакты реле форсажа — с первой переключаемой клеммой второй группы

Изобретение относится к пчеловод- . ству.

Цель изобретения — повышение эффективности отделения клещей путем оптимизаций температурно-влажностно го режима.

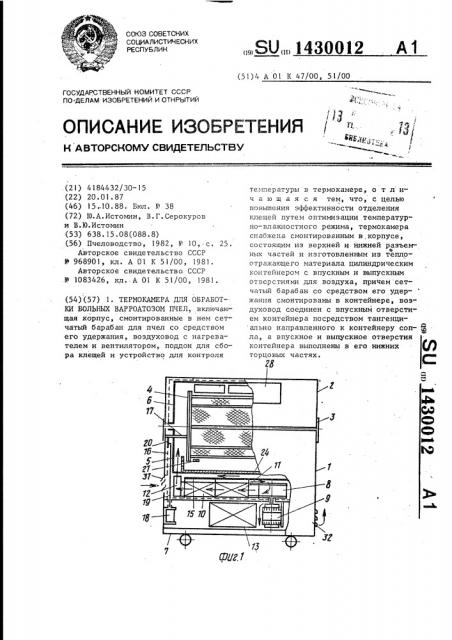

На фиг.1 схематично представлена предлагаемая термокамера, разрез; на фиг.2 — то же, вид сбокч: на фиг.3— контактов переключателя режимов, а также оно снабжено диодным мостом, в одну из диагоналей которого включен тиристор, электромагнитом и электрозвонком, герконом защиты, блоком питания и концевым выключателем, сблокированным с крышкой и включенным в разрыв фазной линии электропитания, при этом электронагреватель вентилятора, электромагнит с включенными последовательно с ним соответствующими разомкнутыми контактами, реле форсажа, электрозвонок с.включенными последовательно с ним замкнутыми контактами, реле форсажа и реле блокировки и сигнализации и блок питания подключены к линии электропитания после концевого выключателя, причем второй вход фильтра непосредственно и первый вход таймера через разомкнутые контакты соответствующей группы реле блокировки и реле сигнализации связаны с линией электропитания, второй вход фильтра и фазная линия электропитания подключены к второй диагонали диодной части, причем анод тиристора непосредственно связан с первым выходом регулятора температуры, а управляющий электрод через параллельно соединенные соответствующие разомкнутые контакты реле форсажа, реле блокировки и сигнализации и геркон защиты подключен к второму выходу регулятора, кроме того, блок питания непосредственно подключен к клеммам питания регулятора температуры усилителя, таймера и через соответствующие замкнутые реле блокировки и сигнализации и реле форсажа — к вто2 термокамера без крышки и сетчатого барабана, вид сверху; на фиг.4 — кинематическая схема встряхивателя, аксонометрия; на фиг.5 — схема электрических соединений устройства контроля температуры и времени экспозиции.

В наружном корпусе 1 монтируется основная масса деталей термокамеры, 14300

55 которая закрывается крышкой 2, сочлененной с корпусом петлями 3. Сетчатый барабан 4 (кассета) с пчелами помещается внутри разъемного внутреннего цилиндрического контейнера, образованного цилиндрическим сосудом с торцовыми стенками, разрезанным по образующим на нижнюю 5 и верхнюю 6 части, изготовленные из поливинилхлоридного листа со сварными соединениями. Причем нижняя часть 5 монтируется сверху на наружном корпусе 1, а верхняя часть 6 — внутри крышки 2.

Вся термокамера (корпус с крышкой) устанавливается на подвижной тележке

7 с колесами. Термокамера снабжена центробежным вентилятором 8, приводимым электродвигателем 9, на выхлопной патрубок которого насажены последовательно нагреватели 10 и ll образующие воэдуховод, который заканчивается соплом 12, подающим воздух в цилиндр (термокамеру) тангенциэльно поверхностям цилиндра и кассеты 4 (сетчатого барабана) с одного (левого) торца через отверстие в нижней части 5 цилиндра. Нагрев воздуха в нагревателях 10 и 11 контролируется электронным устройством 13 — устройством контроля температуры и экспозиции. Воздух, выброшенный во внутрен.ний цилиндр термокамеры, через сопло

12, проходя от левого его торца в правый, обогревает излучающую поверхность цилиндра и поверхность сетчатого барабана, омывая их при движении по винтовой линии в зазоре между поверхностями и частично проникая через сетку и барабан. Таким образом, пчелы прямым потоком горячего воздуха ие обдуваются, чем предотвращается потеря ими воды, как при прямом продувании, а, следовательно, не повышается влажность, которая не превышает 35 . Далее, пройдя через объем собственно термокамеры, воздух удаляется из нее через отверстие 14 в нижнем полуцилиндре 5 и попадает в отсек корпуса 1 под этим полуцилиндром, омывая его уже с наружной стороны ламинарным потоком над перегородкой 15 (пластиковый лист), что предотвращает, теплопотери от нижнего полуцилиндра

5. Верхний полуцилиндр 6 теплоизолирован от металла крышки 2 усиленным слоем теплоизоляции 16, проложенным внутри крышки 2 между ее стенкой и стенкой полуцилиндра 6. Такой же по5

12 а ристой теплоизоляцией 16 (пролон) облицована внутренняя поверхность кор пуса 1 из листового металла. Толщина теплоизоляции 10-20 мм (поролон, пенополиуретан).

Средство для удержания рамок выполнено в виде встряхивателя. Встря" хиватель состоит из коленчатого вала

17, приводимого во вращение электромагнитом 18 с помощью штока-толкателя 19, воздействующего на кривошип

20 коленвала. Концы коленвала укрепляются в опорно-упорных подшипниках, встроенных в петли 3, а сам коленвал 17 монтируется в нижней полуцилиндре 5 внутреннего цилиндрического контейнера, причем электромагнит 18 располагается в холостой пазухе корпуса 1 рядом с электронным устройством 13. Гибкие подвески 21 укреплены на коленах коленвала 17 и имеют на свободных концах пряжки 22, которыми они в рабочем положении прикрепляются к корпусу 1 за крючья 23. Сетчатый барабан 4 укладывается свободно на подвески 21 при открытой крышке

2 и между его поверхностью и поверхностью внутренних цилиндров 5 и 6 образуется кольцевой зазор, в котором по винтовой линии движется нагретый воздух. На дно полуцилиндра 5 укладывается поддон 24, поверхность которого облегает нижнюю часть полуцилиндра 5. Поддон 24 не мешает движению воздуха и при необходимости удаления клеща его легко вытащить после иэья тия сетчатого барабана (кассеты) и отцепления подвесок 2-1 с крючьев 23.

В пазухе крышки 2 установлен светиль" ник 25, свет от которого через проврачное окно 26 проникает в цилиндрический контейнер. Такие же окна 27 в полуцилиндре 6 и окна 28 в крышке 2 позволяют осматривать кассету 4 с плечами внутри термокамеры при закрытой крышке.. Электрический ввод 29 светильника 25 в виде гибкого кабеля соединяет корпус 1 с подвижной крышкой 2, которая при закрывании замыкает контакты концевого выключателя 30. Отверстия 31 для добавки свежего .воздуха, закрытые жалюэийной решеткой, выполнены в левой стенке корпуса 1 в отсеке вентилятора 8 ниже уровня перегородки 15, отверстия

32 для сбросного воздуха, выполненнйе в правой стенке корпуса I также закрыты жалюэийной решеткой и поэво>

5 l 4300 ляют удалять теплый воздух из отсека электрооборудования, в который поступает часть воздуха из термокамеры через отверстие ввода вала вентилятора

5 (до 207. от воздуха, циркулирующего во внутреннем цилиндре термокамеры).

В перегородке 15 против отверстия 14, закрытого сеткой 1,0 1,0 мм, укреплеыы оба термодатчика 33 и 34. Позицией 35 показано уплотнение разъема между полуцилиндрами 5 и 6, которые сь1ыкаются при закрывании крышки 2, 1 образуя замкнутый объем собственно те рмокамеры.

15 ! Устройство для контроля температурь в термокамере содержит регулятор

36 температуры, усилитель 37, реле

38 форсажа, таймер 39, блок 40 питанЦя, реле 41 привода коленчатого ва- 20 лй, реле 42 блокировки и сигнализации, фильтр 43, диодный мост 44, тир 1стор 45, геркон 46 защиты, переключатель 47, электрозвонок 48. Устройство подключено к фазам линии 49 элек- 25 тпопитания, а геркон 46 защиты замыкается при помощи магнита 50.

Термокамера работает следующим обра9ои.

Термокамера снабжена двумя сетча- З0 тыми барабанами (кассетами ) с тем, чтобы во время обработки одной пчелосемьи пчеловод мог заполнить второй барабан пчелами, для того чтобы не было простоев в работе. Перед обработкой первой пчелосемьи термокамеру прогревают без пчел, но можно не дел ть этого. Прежде чем включить терм6камеру устанавливают двухполюсный переключатель 47 режимов в нужное по- 40 ложение в зависимости от того больше

12 С или нет окружающая температура.

Вилку в сеть включают при открытой крьппке 2. При этом загорается светильник 25, а сама термокамера еще отключена. Пуск на прогрев и в работу осуществляется закрытием крьппки

or концевого выключателя 30, Этим выключателем 30 одновременно включается в работу регулятор 36 и реле 38 форсажа, а также вентилятор 8. Если вентилятор 8 почему-либо не обеспечивает нужного протока воздуха через нагреватели 10 и 11, то геркон 46 защиты предотвратит включение нагревателей 10 и 11. Оно станет возможным только после устранения причины невключения вентилятора 8. Защита построена на использовании геркона 46 с

12 6 подвижным постоянным магнитом 50, установленным на подпружиненном крылышке. При холодной или остывшей термокамере реле 38 включается. Его нормально открытые контакты включены в цепь управления силового тиристора

45 (после геркона 46 защиты) и, замыкаясь, создают возможность работы нагревателей 10 и 11, Пара таких же контактов реле 38 включена в цепи нагревателей 10 и 11, причем при начале прогрева запускаются в работу оба нагревателя и таким образом осуществляется форсированный нагрев, Регулятор 36 температуры в это время дает полное включение тока тиристора

45.

По достижении в термокамере темпео ратуры воздуха примерно 44 С реле 38 отключается. Это происходит через

6-8 мин после включения в работу с холодного состояния. Своими нормально замкнутыми контактами в цепи звонка 48 запускается таймер 39, который дает импульс на включение реле 42 и оно таким образом самоблокируется, удерживая в работе и таймер 39. Реле

42 блокировки размыкает свои контакты в цепи звонка 48 и замыкает контакты в цепи управления силового тиристора

45, что дает возможность регулятору о

36 плавно вывести нагрев с 44 до 47 С без выброса температуры, так как после отключения контактов реле 38 в цепях нагревателей 10 н 11 в работе мо" жет остаться только один нагреватель о

10 или 11. Термокамера от 44 до 4? С нагревается за 2 мин. С этого же момента начинает отсчет времени экспозиции таймер 39.

Одновременно таймер 39 отсчитыва-. ет и время на срабатывание реле 41, которое через равные промежутки времени включает электромагнит 18, производя встряхивание кассеты.

Набрав заданную выдержку времени, таймер 39 отключает реле 42, которое разблокируется, отключая таймер 39, и одновременно замыкает свои нормально открытые контакты в цепи звонка

48. Звонок 48 работает, так как реле

38 форсажа не может быть замкнуто при высокой температуре. Нормально открытый контакт реле 42 отключает цепь управления тиристора 45 и таким. образом нагреватели 10 и 11 перестают работать. Но в работе остается вентилятор 8, поэтому температура в каме30012

22

21

12

15

22

7 !4 ре плавно падает, примерно на 2-2,5" в 1 мин. Вентилятор 8 не только перемешивает воздух в термокамере, заставляя его рецнркулировать, но также и добавляет свежий воздух, подсасывая его в корпус через отверстия 31.

Это происходит потому, что через отверстие, в которое входит вал электродвигателя 9, выбрасывается значительное количество нагретого воздуха (до 20% от рециркуляции). При производительности вентилятора 50 л/с и объеме термокамеры 250 л кратность обмена составляет 0,5-0,6 м /мин.

Электрозвонок 48 отключается только после открывания крышки 2. Пчеловод извлекает кассету с обработанной пчелосемьей, извлекает поддон 24, отстегнув гибкие подвески 21, высыпает клещей в воду (или керосин), ставит поддон 24 на место, устанавливает неотработанную кассету на подвески

)p 21, закрывает крьппку 2, включая тем самым второй цикл обработки, а обработанную в первом цикле пчелосемью . высыпает в улей, после чего собирает в освободившуюся кассету новую (тре15 тью) пчелосемью.
