Забрасываемый огнетушитель

Забрасываемый огнетушитель

Иллюстрации

Показать все

Реферат



Изобретение касается огнетушителей, забрасываемых в очаг пожара, и позволяет повысить безопасность работы с ними. Огнетушитель состоит из корпуса 1 с коаксиально установленным в нем цилиндром 3 с зазором. Корпус 1 и цилиндр 3 выполнены и ; сжатых пружин. OгнeтyцJИтeль снабжен средством натяжения дниш. 2 и средством ограничения их хода. Средство натяжении содержит трос 6 из легкоплавкого материала и пару винт 7 - гайка 8. Средство ограничения хода днищ содержит шпи.чьки 9 с ограничительными гайками 10. Шпильки 9 установлены в отверстия, выполненные в днищах 2. При этом расстояние между ограничительными гайками больнде высоты цилиндра корпуса. 1 з.п.ф-лы, 1 ил.

COOS СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (Я)4 А 2С 0

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4232524/29-12 (22) 23.03.87 (46) 15.10 88. Бюл. № 38 (75) А. В. Данилов (53) 614.845(088.8) (56) Авторское свидетельство СССР № 555896, кл. А 62 С 19/00, 1977. (54) ЗАБРАСЫВАЕМЫЙ ОГНЕТУШИТЕЛЬ (57) Изобретение касается огнетушителей, забрасываемых в очаг пожара, и позволяет повысить безопасность работы с ними.

Огнетушитель состоит из корпуса 1 с коак„Л0„„ 1430037 А 1 сиально установленным в нем цилиндром 3,. зазором. Корпус 1 и цилиндр 3 выполнены н сжатых пружин. Огнетушитель снабжci: средством натяжения днищ 2 и средством ограничения их хода. Средство натяжеilllÿ содержит трос 6 из легкоплавкого материала и пару винт 7 — гайка 8. Средство ограничения хода днищ содержит шпильки 9 с ограничительными гайками 10. Шпильки 9 установлены в отверстия, выполненные в днищах 2. При этом расстояние между ограничительными гайками больше высоты цилиндра корпуса. 1 з.ll.ô-lbl, 1 ил.

1430037

Формула изобретения

Составитель Н. Голдобии

Ре виктор !О. Середа Техред И. Верес Корректор С. Черни

Заказ 5167 5 Тираж 420 Г!одписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д, 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Изобретение относится к огнетушителям, забрасываемым в очаг пожара.

Целью изобретения является повышение безопасности огнетушителя.

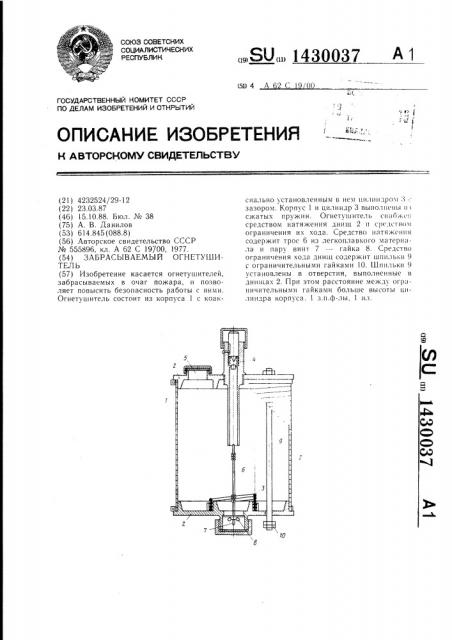

На чертеже схематично показан предлагаемый забрасываемый огнетушитель, разрез.

Огнетушитель состоит из lrèëиндрического корпуса 1 с днигцами 2, цилиндра 3, установленного в корпусе 1 коаксиально с зазором. Корпус и цилиндр выполнены из с катых пружин. К одному из днищ прикреплено запальное устройство 4. Через штуцЕр 5 в зазор между корпусом и цилиндрОм помегцается огнегасительное вещество. З,нища корпуса стягиваются средством натяжения, выполненным тросом 6 из легкоплавкого материала с парой: винт 7 гайка 8. Д,1я ограничения хода днищ при срабатывании огнетушитель снабжен средством ограничения, состоящим из шпилек 9, у«танов.1 "Hl!brx в отверстиях, выполненных в днищах с ограничительными гайками 10.

11ри этом расстояние между ограничительгайками 0015 Irrp BhrcoTI I цилиндра корпуса.

Устройство работает следующим образом.

При срабатывании запального строиства происходит воспламенение газогенерируюи его состава. При этом срабатывает средство натяжения вследствие воздействия газов высокой темпера гу,ры ца трос 6 из легкоплавкol о материала и в корпусе повышается дав le!I!re. Корпус 1 и цилиндр 3, выполненные из пружин, раздвигаются до величины, определяемой разностью расстояний между ограничительными гайками 10 и первоначальной высотой корпуса 1. Огнегасительнрс вегцество через образовавшиеся между вигками пружины корпуса выбрасывается Hd очаг поя<ара.

Пос,10 срабатывания производится замена средства натяжения, т. е. троса 6, зарядка огцстугнитсля ol не1асительным вещес1вом, газогенерирующим составом и запального устройства 4.

Огнетушитель готов к последующему использованию. При срабатывании огнетушителя не образуются осколки или какие-либо отделяемые части, Использование предлагаемого огнетушителя повышает безопасность при работе с ним, поскольку при его срабатывании не образуется осколков, так как корпус изго10 товлен из сжатой пружины, обладает упругостью и при ударе огнетушителя о землю происходит встряхивание порошкового огнегасительного вещества и улучшается качество его распыления.

1. Забрасываемый огнетушитель, содержащий цилиндрический корпус с размещенным в нем огнегасительным веществом, газо 0 генерирующий состав и запал, прикрепленный к одному из днищ корпуса, отличающийся тем, что, с целью повышения безопасности работы, он снабжен цилиндром, коаксиально установленным в полости корпуса с зазором, средством ограничения хода днищ и средством их натяжения, при этом газогенерирующий состав и запал установлены в цилиндре, а огнегасительное вещество — в зазоре между корпусом и цилиндром, причем средство натяжения выполнено в виде троса из легкоплавкого материала, один конец которого прикреплен к корпусу запала, а другой — к противоположному от запала днищу корпуса, при этом корпус и цилиндр выполнены в виде сжатых пружин.

2. Огнетушитель по п. 1, отличающийся тем, что средство ограничения хода днищ выполнено в виде шпилек с ограничительными гайками на их концах, при этом шпильки установлены в отверстиях, выполненных в днищах цилиндра, а расстояние между ограничительными гайками больше

40 высоты цилиндра корпуса.
