Реферат



Изобретение относится к устройствам для реагентной очистки сточных вод,- в частности подачи реагента в исходную воду, и обеспечивает повышение эффективности процесса. Смеситель содержит корпус, в котором размещены конфузор и коаксиально установленный реагентопровод. На реагентопроводе с возможностью осевого перемещения установлен патрубок с гидродинамическим обтекателем на выходе. В стенках патрубка и реагентопровода выполнены щелевые отверстия . Кроме того, патрубок снабжен заглушкой тарельчатой формы, установленной на выходе конфузора. Края заглушки и српряженньй с ней участок конфузора имеют зубья. Благодаря наличию тарельчатой заглушки,перекрывающей выходное отверстие конфузора, в сочетании с щелевыми отверстиями происходит интенсивное смешение жидкостей в автоматическом режиме подачи реагента, в зависимости от расхода жидкости на смешение. 1 з.п. ф-лы, 3 ил. (Л

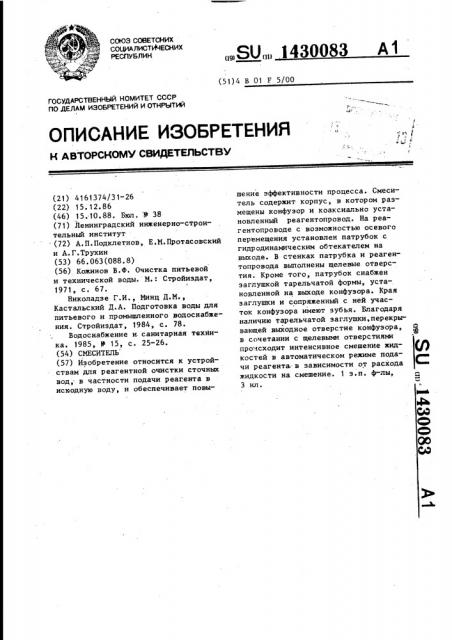

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51) 4 В 01 F 5/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTHA (21) 4161374/31-26 (22) 15. 12. 86 (46) 15.10.88. Бюл. У 38 (71) Ленинградский инженерно-строительный институт (72) А.П.Подклетнов, Е.М.Протасовский и А.Г.Трухин (53) 66.063(088.8) (56) Кожинов В.Ф. Очистка питьевой и технической воды. М.: Стройиздат, 1971, с. 67.

Николадзе Г.И., Минц Д.М., Кастальский Д.А. Подготовка воды для питьевого и промышленного водоснабжения. Стройиздат, 1984, с. 78.

Водоснабжение и. санитарная техйика. 1985, У 15, с. 25-26. (54) СМЕСИТЕЛЬ (57) Изобретение относится к устройствам для реагентной очистки сточнык вод,. в частности подачи реагента в исходную воду, и обеспечивает повы„„SU„„1430083 А1 шение эффективности процесса. Смеситель содержит корпус, в котором размещены конфуэор и коаксиально установленный реагентопровод. Íà ðåàгентопроводе с воэможностью осевого перемещения установлен патрубок с гидродинамическим обтекателем на выходе. В стенках патрубка и реагентопровода выполнены щелевые отверстия. Кроме того, патрубок снабжен заглушкой тарельчатой формы, уста-. новленной на выходе конфузора. Края заглушки и сопряженный с ней участок конфузора имеют зубья. Благодаря наличию тарельчатой заглушки,перекрывающей выходное отверстие конфузора, в сочетании с щелевыми отверстиями про сходит интенсивное смешение жидкостей в автоматическом режиме подачи реагента, в зависимости от расхода жидкости на смешение. 1 э.п. ф-лы, 3 ил.

1430083

Изобретение относится к устройствам для очистки сточных вод, может быть применено для смешения, например, реагентов с исходной водой, а также в других технологических процессах, там, где требуется смешение каких-либо жидкостей.

Целью изобретения является повышение эффективности процесса за счет 10 его интенсификации и обеспечение регулируемого доэирования реагента.

На фиг. 1 показан смеситель, разрез; на фиг. 2 — узел подачи реагента; на фиг. 3 — смеситель, вид в 15 сборе.

Смеситель состоит из цилиндричес" кого корпуса 1, представляющего собой трубу с фланцами. В корпусе 1 установлен реагентопровод 2. Центроночные распорки 3 выполнены из стержней, связанных с одной стороны с корпусом 1, а с другой — с конфуэором 4 °

Внутри конфузора коаксиально проходит реагентопровод 2, в конечной час- 25 ти которого имеются щелевые отверстия

5 прямоугольной формы.

В торцовой части реагентопровода

2, например на резьбовом соединении, крепится втулка 6, в которой вынолне- 30 ны щелевые отверстия 7, соответствующие по своим размерам отверстиям 5.

Коаксиально реагентопроводу 2 с внешней его стороны в полости конфузора

4 расположен патрубок 8, перекрытый в торцовой части гидродинамическим обтекателем 9„ соединенным с патрубком 8, например, внутренней резьбой.

В стенке патрубка 8 имеются щелевые отверстия 10 таких же размеров, как 40 щелевые отверстия 5 и 7, вертикальные оси которых совпадают и параллельны оси смесителя. На противоположном конце патрубка 8 имеется сланец 11, к которому, например, на бол- 5 товых соединениях закреплена заглушка 12 тарельчатой формы, перекрывающая выходное отверстие конфузора 4 с зазором относительно меньшего торца конфузора, причем указанный торец

50 и края заглушки имеют симметричные зубья, грани которых параллельны друг другу и образуют между собой щелевое отверстие в форме ломаной линии, Заглушка 12 установлена с помощью

55 направляющих шайб 13, выполненных, например „из фторопласта.

Смеситель работает следующим образом.

Исходная вода подается непосредственно в корпус смесителя 1 со стороны расширенной части конфуэора 4.

Часть исходной воды поступает внутрь корпуса конфузора 4 и, проходя через его полость, оказывает гидродинамическое давление на заглушку 12, вызывая ее перемещение вдоль реагентопровода в сторону движения исходной воды и увеличивая кольцевой зазор между торцовой частью конфузора 4 и внутренней поверхностью заглушки

12. Одновременно с передвижением заглушки 12 происходит перемещение патрубка 8, жестко связанного с ней.

По мере передвижения патрубка 8 щелевые отверстия 10 в нем и щелевые отверстия 5 в реагентопроводе совмещаются, увеличивая площадь живого сечения подачи реагента в полость конфузора. Максимальный расход реагента наблюдается при совмещении горизонтальных осей щелевых отверстий

5 и 10, При уменьшении расхода исходной воды происходит падение гидродинамического давления на заглушку 12, а превышение давления раствора реагента на торец гидродинамического обтекателя над гидродинамическим давлением на заглушку 12 вызывает перемещение патрубка 8 в сторону, противоположную Движению исходной воды.

В результате происходит перемещение патрубка 8 и, как следствие, уменьшается площадь живого сечения щелевых отверстий подачи расхода реагента в полость конфузора. Таким образом, предлагаемая конструкция обеспечивает автоматическое регулирование расхода реагента в зависимости от расхода исходной воды.

При выходе раствора реагента в полость конфуэора происходит его предварительное разбавление исходной водой. Окончательное смешение происходит за счет разности скоростных напоров расширяющегося потока исходной воды, проходящего за пределами корпуса конфуэора 4, и потока предварительно разбавленного раствора реагента, выходящего из полости конфузора через щелевое отверстие. При этом векторы скоростей обоих потоков направле.ы навстречу друг другу, что увеличивает эффект перемешивания за счет повышенной турбулентности в зоне слияния потоков. Кроме того, благодаря колебанию (даже неэначитель83

40 з 14300 ному) исходной воды, достигается подача раствора реагента в полость конфузора и из полости конфуэора в расширяющийся поток, исходной воды вне

5 конфузора, что улучшает условия предварительного и окончательного перемешивания.

Наличие щелевого отверстия в виде ломаной линии увеличивает скоростной напор вводимого раствора реагента, а также повышает турбулиэацию вводимого раствора реагента в поток исходной воды.

В предлагаемом устройстве обеспечивается автоматическая регулируемая пропорциональная подача растворов реагента в исходную воду эа счет возвратно-поступательного перемещения ! патрубка смесителя, вследствие чего происходит взаимозависимое регулирование площадей живого сечения, ще. левых отверстий подачи раствора реагента и щели в виде ломаной линии, образованной скошенными зубьями. 25

Устройство обеспечивает ввод предварительно разбавленного раствора реагента в направлении, противоположном движению потока исходной воды, что улучшает процесс перемешивания благодаря увеличению турбулентности потоков смешиваемых жидкостей, а также позволяет увеличить площадь живого сечения щели при минимальном зазо-, ре, и тем самым увеличить скоростной напор предварительно разбавленного реагента в поток исходной воды.

Благодаря колебанию расхода исходной воды достигается пульсирующая подача раствора реагента в полость конфузора и из полости конфузора — в исходную воду, что улучшает условия предварительного и окончательного перемешивания реагента с исходной водой.

Появляется воэможность обрабатывать исходную жидкость с большим содержанием взвешенных веществ, так как при засорении щелевых отверстий или их обрастании увеличивается давление жидкости на обтекатель и на тарельчатую заглушку, что вызывает перемещение последних, соответственно увеличивает площади щелевых отверстий и тем самым поддерживается оптимальный режим смесителя.

Ф ор мул а и з о б р е т е н и я

1. Смеситель, содержащий цилиндрический корпус с жестко закрепленным в нем конфуэором и реагентопровод, установленный по оси корпуса, отличающийся тем, что, с целью повышения эффективности процесса за счет его интенсификации и обеспечения регулируемого дозирования реагента, он снабжен патрубком, коаксиально установленным на реагентопроводе с возможностью осевого rieремещения, и гидродинамически обтекателем, закрепленным на патрубке со стороны торца реагентопровода, при этом патрубок и реагентопровод имеют в стенках щелевые отверстия, а патрубок снабжен заглушкой тарельчатой формы, установленной на выходе конфузора, 2. Смеситель по п,. I, о .т л и ч аю шийся тем, что края заглушки и сопряженный с ней участок конфузора имеют зубчатую. форму.

1430083

1430083

) 430083
