Изобретение относится к обработке материалов давлением и может быть использовано при отбортовке отверстий.

Цель изобретения — повышение качества.

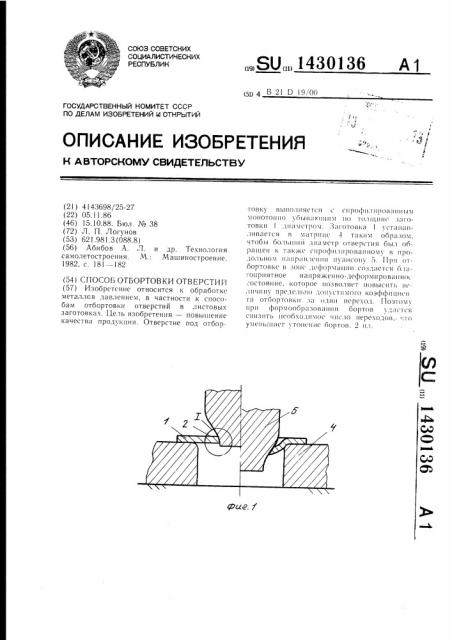

На фиг. 1 представлена схема отбортовки отверстий; на фиг. 2 — узел 1 на фиг. 1 (до начала отбортовки).

Пример. В листовой заготовке 1 изготавливают отверстие 2, которо«может быть получено, например, сверлснием с последующим зенкованием или вырубкой с последующим выполнением механообработкой специального профиля 3. Затем заготовку 1 закрепляют на матрице 4, установленной на гидропрессе (не показан). При этом с1ольший диаметр отверстия устанавливают

cî стороны пуансона 5. Во время рабочего хода пуансон 5 воздействует на поВерхность 3, создавая на ней сжимаюц1ие

Напряжения, и отбортовывает отверстие.

Профилирование пуансона 5 в продольном

Направлении позволяет сократить длин : его формообразующей части, а следовательно, уменьшить величину рабочего хода, При отбортовке в зоне деформации создается более благоприятное, чем согласно известному способу напряженно-деформированное состояние, которое позволяет повысить величину предельно допустимого коэффициента отбортовки за один переход.

Поэтому при формообразовании бортов, особенно высоких, удается снизить необходимое число переходов. Одновременно повышается качество изготовления деталей путем

10 уменьшения утонения по высоте борта.

Способ отбортовки отверстий, включак>15 щий выполнение отверстия в заготовке, установку заготовки с отерстием на матрицу и отбортовку отверстия жестким спрофилированным в продольном направлении пуансоном, отличающийся тем, что, с целью повышения качества, отверстие выполняют с спрофилированным по толщине заготовки диаметром, а заготовку устанавf ливают в матрицу большим диаметром отверстия к пуансону.
