Раскатная головка для ротационного выдавливания

Раскатная головка для ротационного выдавливания

Иллюстрации

Показать все

Реферат



Изобретение относится к обработке металлов давлением, в частности к устройствам для ротационного выдавливания. Цель - повышение точности геометрических размеров получаемых деталей и расширение технологических возможностей устройства. Раскатная головка снабжена опорным эксцентриковым кулачком, установленным с возможностью взаимодействия с державкой. При этом часть державки в зоне размещения деформирующих элементов выполнена упругой . При обработке заготовки с помощью ключа поворачивают эксцентриковый кулачок на определенный угол, тем самым перемещают упругую часть державки и деформирующий элемент, производя переналадку головки. 6 ил.

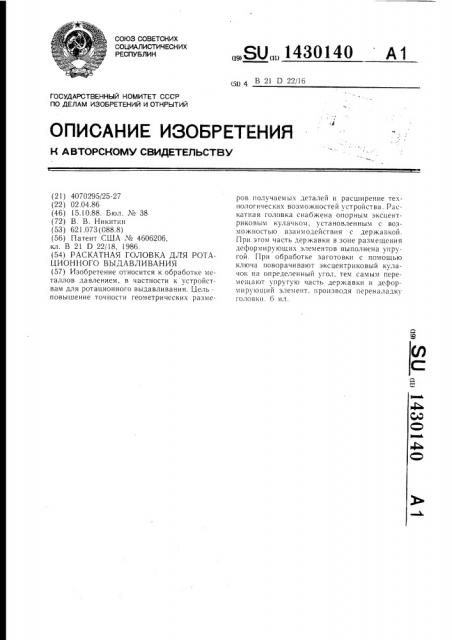

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5И 4 В 21 D 22/16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И. ОТНРЫТИЙ (21) 4070295/25-27 (22) 02.04.86 (46) 15.10.88. Бюл. № 38 (72) В. В. Никитин (53) 621.073 (088.8) (56) Патент США № 4606206, кл. В 21 D 22/18, 1986. (54) РАСКАТНАЯ ГОЛОВКА ДЛЯ РОТАЦИОННОГО ВЫДАВЛИВАНИЯ (57) Изобретение относится к обработке металлов давлением, в частности к устройствам для ротационного выдавливания. Цельповышение точности геометрических разме„„SU„„1430140 А1 ров получаемыx деталей и расширение теx нологических возможностей устройства. Раскатная головка снабжена опорным эксцентриковым кулачком, установленным с возможностью взаимодействия с державкой.

При этом часть державки в зоне размещения деформирующих элементов выполнена упругой. При обработке заготовки с помощью ключа поворачивают эксцентриковый кулачок на определенный угол, тем самым перемещают упругую часть державки и деформирующий элемент. производя переналадку головки. 6 ил.

СА:)

4ь

CO!

43О14О

Изобретение относится к обработке металлов давлением и может быть использовано для ротационной обработки цилиндрических деталей.

Цель изобретения — повышение точности геометрических размеров получаемых деталей и расширение технологических возможностей устройства.

На фиг. 1 схематически изображена предлагаемая раскатная головка, общий вид; на фиг. 2 — вид Л на фиг. 1; на фиг. 3

10 державка головки; на фиг. 4 — вид Б на фиг. 3; на фиг. 5 — — эксцентриковый кулачок; на фиг. 6 — вид B на фиг. 5.

Раскатная головка имеет державку 1, предназначенную для установки на ней с помощью валиков трех деформируюших элементов 2. В отверстии державки установлен опорный эксцентриковый кулачок 3 для создания радиальных сил, дсформируюших упругую часть державки. На резьбовом хвостовике опорного эксцентрикового кулачка

20 имеется гайка 4, предназначенная для ограничения его перемещения в осевом направлении относительно державки 1. Три деформируюгцих элемента 2, предназначенные для пластического деформирования обрабатыва- 25 емой поверхности детали, установлены в упругой части державки под углом 2 к оси для создания самохода раскатной головки при работе.

Раскатная головка работает следующим образом.

Державку 1 со стороны гайки 4 устанавливают в IIHH01H задней оабки I oêàðíîão станка. Обрабатываемую деталь закрепляют в патроне станка и приводят во вращение. Поворачивая с помощью ключа опорный эксцентриковый кулачок 3 относительно державки 1 на определенный угол, перемешают упругую часть державки и вместе с ней деформирук ший элемент в радиальном направлении от центра до требуемого размера отверстия обрабатываемой детали. Движение раскатной головки в детали происходит самоходом в двух направлениях с реверсированием направления вращения детали.

Предлагаемая раскатная головка характеризуется следующим и свойствами: обеспечивает свободное перекатывание роликов (без скольжения) по образующей с минимальным сопротивлением со стороны накатываемой поверхности в результате применения сферических роликов и минимального сопротивления врашению роликов на осях; раскатка регулируется вследствие применения эксцентрикового опорного кулачка и упругой части державки; имеет высокую радиальную жесткость и самоход.

Формула изобретения

Раскатная головка для ротационного выдавливания, содержащая деформирующие элементы со сферической поверхностью, размешенные на валиках державки, отличаюи1аяся тем, что, с целью повышения точности геометрических размеров получаемых деталей и расширения технологических возможностей, она снабжена опорным эксцентриковым кулачком, установленным с возможностью взаимодействия с державкой, при этом часть державки в зоне размещения деформируюшнх элементов выполнена упругой.

1430140

Вид Б

1430140

Составите.ш В. 11сшеков

Редактор С..!исина 1 сире. И. Всрсс Корректор А. Обручар

Заказ 5175, 1О 1 нрнж 709 Подписное

ВНИИПИ Государственного коми гета СССР l10 делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфические предприятие, г. Ужгород, ул. Проектная, 4
