Изобретение относится к области контактной точечной сварки и может найти применение для технологического контроля соосности и износа контактных поверхностей электродов, преимущественно при использовании сварочных роботов. Целью изобретения является повьшение производительности за счет совмещения операций контроля соосности и износа контактных поверхностей электродов и обеспечение возможности автоматизации контроля. Электроды 5 вводят в отверстия колец-калибров 4. При допустимых величинах , соосности и износа поверхностей электроды 5 осуществляют контакт с пластинами 1. Прохождение электрического тока по цепи: источник тока 7 - пластины 1 - электроды 5 - вторичная обмотка трансформатора 6 - датчик 8 показывает удовлетворительное состояние поверхностей электродов и их соосности . .Отсутствие тока в цепи свидетельствует о том, что величина несоосности или износа больще допустимь1х значений и может быть сформирован сигнал для перемещения клещей к устройству восстановления контактных поверхностей электродов или их замены . 1 сл

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 В 23 К 11/30

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО«ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3981937/27-27 (22) 05.10.85 (46) 15. 10.88. Бюл. У. 38 (71) Запорожский проектно-конструкторский и технологический институт (72) О.В,Борисенко, В.П.Лысенко и В.А.Цапов (53) 621.791.763. 1 (088.8) (56) Авторское свидетельство СССР

У 1006131, кл. В 23 К 11/10, 1981.

Ъ (54) СПОСОБ КОНТРОЛЯ ИЗНОСА КОНТАКТНЫХ ПОВЕРХНОСТЕЙ ЭЛЕКТРОДОВ ДЛЯ КОНТАКТНОЙ ТОЧЕЧНОЙ СВАРКИ (57) Изобретение относится: к области контактной точечной сварки и может найти применение для технологического контроля соосности и износа контактнык поверхностей электродов, преимущественно при использовании сварочных роботов. Целью изобретения является повышение производительнос„„SU„„1430212 А 1 ти за счет совмещения операций контроля соосности и износа контактных поверхностей электродов и обеспечение возможности автоматизации контроля.

Электроды 5 вводят в отверстия колец-калибров 4. При допустимых величинах. соосности и износа поверхностей электроды 5 осуществляют контакт с пластинами 1. Прохождение электрического тока по цепи: источник тока 7— пластины 1 — электроды 5 — вторичная обмотка трансформатора 6 — датчик 8 показывает удовлетворительное состояние поверхностей электродов и их соосности..Отсутствие тока в цепи свидетельствует о том, что величина неC соосности или износа больше допустимых значений и может быть сформирован сигнал для перемещения клещей к устройству восстановления контактных поверхностей электродов или их замены. 1 ил.

Iii+L

1430212

Изобретение относится к области контактной точечной сварки и может найти применение для технологического контроля соосности и износа контактных поверхностей электродов- преиму5 щественно при использовании сварочных роботов.

Целью изобретения является повы» . шение производительности за счет 10 совмещения операций контроля соосности и износа контактных поверхностей электродов и обеспечения возможности автоматизации контроля.

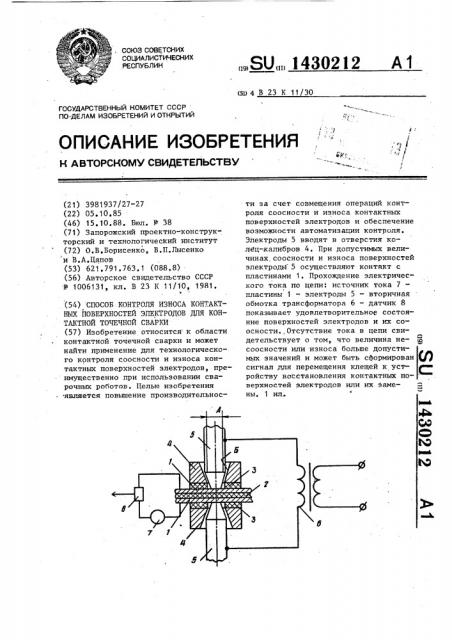

На чертеже изображена схема вза- 1 5 имного расположения элементов при контроле износа и соосности электродов.

Контрольный образец состоит из цвух металлических пластин 1, изоли- 20 рованных друг от друга прокладкой 2.

На пластинах 1 соосно закреплены изоляционные шайбы 3, а соосно с ними и друг с другом кольца-калибры 4 с поверхностью Б, выполненные в ви- 25 де проходных колец, у которых диаметр А выбирается таким образом, чтобы учитывались наибольшие величины соосности и диаметра электродов 5.

Электроды 5 соединены с вторичной 30 обмоткой трансформатора 6, а пластины подключены к электрической цепи, в которой установлены источник

7 тока и датчик 8 тока.

Способ осуществляется следующим образом.

Электроды 5 вводят в отверстие диаметром А колец-калибров 4. При допустимой величине соосности и износа контактных поверхностей электро- 40 ды 5 свободно проходят через отверстие, вступая в контакт с пластинами 1.

При этом от источника тока 7 по цепи: пластины 1, электродь1 5, вторичная обмотка трансформатора б и датчик 8 тока — протекает ток, который регистрируется датчиком 8 тока и выдает сигнал об удовлетворительном состоянии контактных поверхностей электродов и их соосности.

Если величина несоосности электродов или величина диаметра контактных поверхностей больше допустимой, электроды 5 упираются в поверхности

Б колец-калибров 4 и цепь не замыка> ется. Отсутствие тока в цепи может быть условием для перемещения сварочных клещей к устройству восстановления контактных поверхностей электродов или их замены.

Использование изобретения дает возможность создать датчик многоразового использования, позволяющий одновременно контролировать соосность и износ контактных поверхностей электродов, а также .автоматизировать операцию контроля.

Формула изобретения

Способ контроля износа контактных поверхностей электродов для контактной точечной сварки, при котором изготавливают контрольный образец из двух металлических пластин, соединяют их с источником тока и выполняют обжатие образца с помощью электродов, о т л и ч а ю щ и й, с я тем, что,,с целью повьппения производительности за счет совмещения операций износа контактной поверхностей и контроля соосности электродов и обеспечения возможности автоматизации контроля, до обжатия пластин электроды вводят в установленные соосно и перпендику,лярно плоскости пластин кольца-калиб ры, металлические пластины электри-. чески изолируют одна or другой и о непревышении доп тстим и величины несоосности и износа контактных поверхностей судят по наличию электрической цепи между пластинами.
