Способ отделки древесных материалов

Способ отделки древесных материалов

Иллюстрации

Показать все

Реферат



Изобретение относится к способу отделки древесных материалов и позволяет повысить качество отделки посредством того, что клей наносят на тыльную поверхность шпона, а перед приклеиванием шпон с нанесенными слоями клея вьщерживают при температуре окружающего воздуха 80-90 с и - скорости его циркуляции 1,5-2,0 м/с в течение 8-14 мин.

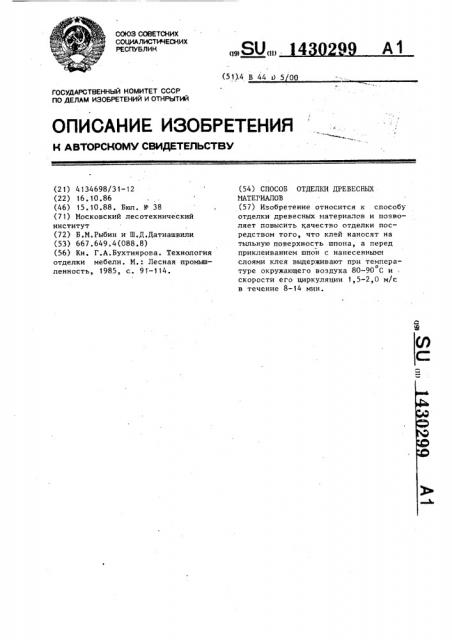

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСОУБЛИН (19) . (И) . (51) 4 В 44»1 5 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

:Ф

ГОСУДАРСТНЕННЫЙ НОМИТЕТ СССР

00 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНЯТИЙ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ (21) 4134698/31-12 (22) 16. 10.86 (46) 15. 10.88. Бюл. У 38 (71) Московский лесотехнический институт (72) Б.М.Рыбин и Ш.Д.Датиашвили (53) 667.649.4(088.8) (56) Кн. Г.А.Бухтиярова. Технология отделки мебели. М.: Лесная промышленность, 1985, с. 91 -114 ° (54) СПОСОБ ОТДЕЛКИ ДРЕВЕСНЫХ

HAT EI HAjI0B (57) Изобретение относится к способу отделки древесных материалов и позволяет повысить »качество отделки посредством того, что клей наносят на тыльную поверхность шпона, а перед приклеиванием шпон с нанесенньпа» слоями клея выдерживают при темперао туре окружающего воздуха 80-90 С и скорости его циркуляции 1,5-2,0 м/с в течение 8-14 мин.

1430299

Изобретение относится к деревообрабатывающей промьппленности, в частности к способу отделки древесных материалов, 5

Целью изобретения является повышение качества отделки.

Пример 1. Отделка поверхности древесно-стружечной плиты.

На тыльную поверхность шпона 10 (красное дерево) с помощью вальцового станка наносят клей (КФМТ) расходом 160 г/м . На лицевую поверхность шпона наносят вальцами лакокрасочный материал на основе модифи- 15 цированного карбомидоформальдегидного олигомера, содержащий в своем составе основу 100 мас.ч.; катализатор от,верждения (хлорнстый аммоний) 1мас.ч.; поверхностно-активное вещество ОП"7 20

0,25 мас.ч.; воду, позволяющую приготовить раствор лака вязкостью по

ВЗ-4 не более 150 с, расходом

50 г/м . Затем шпон с нанесенными слоями клея и лакокрасочного материа-25 ла выдерживают при температуре воздуха 80"С, при скорости его циркуляции .1,5 м/с в течение 14 мин, Приклеивание шпона к древесно-стружечной плите и отверждение покрытия осу- 30 ществляют в плоском прессе при о температуре плит пресса 115 С, давлении 0,5 ИПа. в течение 1,5 мин.

В таблице приведены основные физико-механические показатели отделанной поверхности.

Пример 2. Отделка поверхнос» ти древесно-стружечной плиты.

На тыльную поверхность шпона (красное дерево) наносят клей КФИТ 40 с расходом 160 г/и . На лицевую поверхность шпона наносят лакокрасочный

I материал, содержащий те же компоненты, что и в примере 1, с расходом 50 г/м ..

Затем шпон с нанесенными слоями клея 45 и лакокрасочного материала выдерживают при температуре воздуха 90 С, при скорости его циркуляции 2 м/с в течение 8 мин. Приклеивание шпона к древесно«стружечной плите и от- 50 верждение покрытия .осуществляется в плоском прЕссе при температуре плит о пресса 145 С, давлении 1,0 МПа в течение 0,5 мин.

Пример 3 Отделка поверх- 55 ности древесно-стружечной плиты.

На тыльную поверхность (красное дерево) наносят клей КФМТ с расходом

160 ч/м -. На лицевую поверхность шпона наносят лакокрасочный материал, содержащий те же компоненты, что н в примере 1, с расходом 50 г/м . Затем шпон с нанесенными слоями клея и лакокрасочного материала выдерживают при температуре воздуха 85 С, при скорости его циркуляции 1,75 м/с в течение 11 мин. Приклеивание шпона к древесно-стружечной плите и отверждение покрытия осуществляется в плоском прессе при температуре плит пресса 130 С, давлении 0,75 МПа в течение 1,0 мин.

Пример 4. Отделка поверхности древесно-стружечной,плиты.

На тыльную поверхность шпона (красное дерево) наносят клей КФМТ с расходом 160 г/м . На лицевую поверхность шпона наносят лакокрасочный материал, содержащий те же компоненты, что и в примере 1, с расходом 50 г/м . Затем шпон с нанесенными слоями клея и лакокрасо4ного материала выдерживают при температуре воздуха 75оС при скорости его циркуляции 1,0м/с в течение 7 мин. Приклеивание шпона к древесно-стружечной плите и отверждение покрытия осуществляется в плоском прессе при температуре плит пресса 100 С, давлении 0,4 МПа в течение 0,4 мин.

Пример 5. Отделка поверхности древесно-стружечнай плиты, На тыльную поверхность шпона

t (красное дерево) наносят клей КФМТ с расходом 160 г/м ). На лицевую поверхность шпона наносят лакокрасочный материал, содержащий те же компоненты, что и в примере 1, с расходом 50 г/м . Затем шпон с нанесенными слоями клея и лакокрасочного материала выдерживают при о температуре воздуха 100 -С при скорости его циркуляции 2,5 м/с в течение 16 мин. Приклеивание шпона к древесно-стружечной плите и отверждение покрытия осуществляется в плоском прессе при температуре плит о пресса 155 С, давлении 1,5 ИПа в течение 2,0 мин.

Формула и э обретения

Способ отделки древесных материалов, заключающийся в приклеивании посредством термопрессования основы к шпону и нанесении íà его лицевую поверхность слоя лакокрасочного ма1430299 (откон

Пр р, °

Покааателм

5. .) красрево) Не манас 15 Не менее 15 На менее 15 Яе менее 15 На манан 15 Не менее 15

Прочность приклеиванин пиона к ДСтП, Н/м

Адгевноннан прочность покрмтнн к подлоике по методу равномерного отрмва птивтов> Nte

4,5

2,1

4>2

2 ° 2

4,5

0,6 б

О,5

О,6

0,5

О ° 6

0,6

Твердость покрмтнн; усл. ед, Стойкость к вовдействнм переменимк тампаратур от -40 до +60 С, 2 во

2О во во е2

Условнан светостойкость покрмтна, ие менее, ч

Стойкость покрмтин х статическому вовдейстннм водм, ч

24

Менее 24

24

Теплостойкость при 15022 С> иа >loses ° ч

0 45

2>5

Плеск покрмтнн, по P-4

Пронвление Фекстурм древесины, усл.ед. Э накоторасФ мастак 5-4

Нап>а! налет на по нервности покрмтив.

Порм и тревнпн>

Ноакчество трепни на 1 см> soeepxности покрмтнв иосле нсскуствеиного старение (перепад температур от

-40 до б60 С и суков ультраополетовое облучение поверкности Оолае 2 ч) Нет

Нет

Нет

Нет!

4О

42

4О

Талинка покрмтив> мкм

Составитель Ю, Зезера

Редактор Т, Парфенова Техред Л.Сердюкова Корректор,С. Черни

Заказ 5 190/ 18 Тираж 370 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 териала с последующим отверждением, отличающийся тем, что, с целью повышения качества отделки, клей наносят на тыльную поверхность шпона, а перед приклеиванием шпон с нанесенными слоями клея выдерживают при температуре окружающего воздуха

80-90 С и скорости его циркуляции

1,5-2,0 м/с в течение 8-14 мин, приI.чем в качестве клея используют карбамидоформальдегидный клей, в качестве лакокрасочного материала " матери5 ал на основе модифицированного карбамидоформальдегидного олигомера, при этом термопрессование осуществО ляют при температуре 115-145 С, давлении 0 5-1,0 КЛа в течение 42,510 1,5 мин.
