Рекуперационный аппарат для текстильных отделочных машин

Рекуперационный аппарат для текстильных отделочных машин

Иллюстрации

Показать все

Реферат



Изобретение относится к текстильной промьшшенности, а именно к устройствам для экономии тепла в поточньпс линиях текстильного отделочного производства, и позволяет повысить надежность работы. Аппарат содержит емкость с размещенными в ней вертикальными теплообменниками, вы-, полненными подпружиненными. Кривошип привода установлен на приводном валу свободно и соединен с последним посредством поводка, который закреплен жестко на приводном валу, а с кривошипом связан посредством эластичного амортизато1 а. Для движения теплообменников приводной вал равномерно вращается, при этом поводок через эластичный амортизатор давит на кривошип, заставляя его поворачиваться . Кривошип передает через рычажную систему привода движение теплообменникам . Свободная установка . кривошипа на валу позволяет передавать от приводного вала крутящий момент только одного знака - только со стороны давящего на него поводка . 5 ил. о (Q (Л

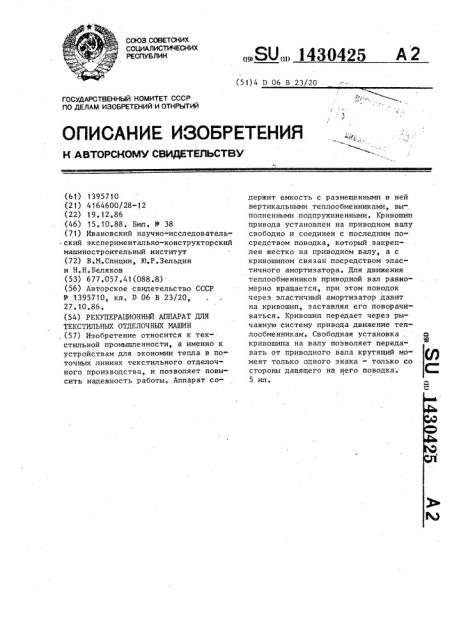

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 D 06 В 23/20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 1395710 (21) 4164600/28-12 (22) 19.12,86 (46) 15. t0.88. Бюл. В 38 (71) Ивановский научно-исследователь.ский экспериментально-конструкторский машиностроительный институт (72) В.M.Спидин, IO.P.Ç HH и Н.Н.Беляков (53) 677.057.41(088.8) (56) Авторское свидетельство СССР

Р 1395710, кл. D 06 В 23/20, 27.10.86. (54) РЕКУПЕРАЦИОННЫЙ АППАРАТ ДЛЯ

ТЕКСТИЛЬНЫХ ОТДЕЛОЧНЫХ МАШИН . (57) Изобретение относится к текстильной промышленности, а именно к устройствам для экономии тепла в поточных линиях текстильного отделочного производства, и позволяет повысить надежность работы. Аппарат со„„80„„1430425 А 2 держит емкость с размещенными в ней вертикальными теплообменниками, вы-. полненными подпружиненными. Кривошип привода установлен на приводном валу свободно и соединен с последним посредством поводка, которыи закреплен жестко на приводном валу, а с кривошипом связан посредством эластичного амортизатора. Для движения теплообменников приводной вал равномерно вращается, при этом поводок через эластичный амортизатор давит на кривошип, заставляя его поворачиваться. Кривошип передает через рычажную систему привода движение теплообменникам. Свободная установка . кривошипа на валу позволяет передавать от приводного вала крутящий момент только одного знака — только со стороны давящего на него поводка .

5 ил.

1ч 30425

Изобретение относится к текстиль 1ой промышленности, а именно к уст 1ойствам для экономии тепла в поточFtbIx линиях текстильного отделочного

Производства.

Целью изобретения является ловы= шение надежности работы за счет предотвращения смены знака момента на оси кривошипа при проходе им мертвого 10 г оложения.

На фиг.1 изображен рекуперационный ппарат, вид сбоку; на фиг„2 - то же, ид сверху; на фиг.3 — разрез А-А на 1иг.2; на фиг.А — график зависимости 15 1гла поворота теплообменника от вреь1ени„. на фиг.5 - график зависимости дт времени угла поворота кривошипа и поводка.

Рекуперационный аппарат содержит щ емкость 1 для сбора горячих отрабоанных растворов с размещенными в ней вертикальными теплообменниками 2-ч, вязанными с приводом 5 их возвратно1 .ращательного движения, вью.олненным Б виде. рычажного механизма с задающим ривошипом б и уравновешиванием сил нерции посредством пружин -. 7. Ериво -" пип 6 установлен на приводном валу 8 с возможностью свободного вращения и связан с ним посредством повоцка 9, оторый жестко закреплен на приводoIil валу 8, Поводок 9 контактирует с днай из сторон кривошипа 6 через ластичный амортизатор 10Ä

3-"

Аппарат работает следующим о(5pиам.

Горячие отработанные растворы из ч ехнологического оборудования прохоДят через емкость 1. Навстречу им по теплообменникам 2-4 движется свежая

Вода из водопровода :и,. пройдя все

s "åïëîoáèeHèHêè, уходит в то же техНологическое оборудование. Для интенсификации теплообмена межд,, отработанным раствором и свежей водой,, а также для предотвращения оседания за:. грязнений из раствора на поверхностях

"„еплообменников последние приводятся в возвратно-вращательное движение.

Это достигается тем, что приводной вал 8 равномерно вращается, жестко сидящий на нем поводок 9 через элас .тичный амортизатор 10 давит на кривошип 6, заставляя его поворачиваться.

1(ривошип 6 передает через рычажную

Систему привода 5 движение теплообменникам 2-4, заставляя их двигаться

Возвратно-вращательно.

Однако ввиду неизбежного несовпадения действительных характеристик пружин 7 с расчетными эти пружины в крайних положениях теплообменников неадекватно компенсируют моменты от сил инерции масс теплообменников. Если пружины сильнее, чем необходимо (или слабее, что принципиального значения не имеет) на очень незначительную величину (см. фиг.ч). При пуске первую четверть периода от точки 0 до точки А теплообменники движутся по закону кривой 1, когда поводок 9 не отхоцит от кривошипа 6, так как этому отходу препятствует избыточная сила пружин 7. В точке А наступает" первое мертвое положение. Далее благодаря тем же избыточным силам пружин 7 кривошип б пойдет быстрее поводка 9 и теплообменники станут двигаться в соответствии с кривой 2. При

"-том;на приводной вал 8 момент противоположного знака не передается, так как кривошип 6 с ним расцепился и валу 8 не потребуется тормозить кривошип 6. Стука и дополнительного износа передач редуктора не будет.

Но движение в соответствии с законом кривой 2 вниду малости превышения сил пружин и значительного трения теплообменников о воду в емкости 1 долго продолжаться не может. На фиг.5 показано, как кривошип 6, двигаясь по закону кривои 2, затем догоняется поводком 9, двигающимся по закону кривой 1. В точке В (фиг.4) поводок 9 догонит кривошип 6, небольшое несоответствие в скоростях гасится амортизатором 10, и от точки В до следующего мертвого положения — точки С— движение кривошипа и поводка опять идет совместно. С точки С далее все повторяется.

Таким образом, вал 8 только разгоняет механизм и никогда его не тормозит. Смена знака момента на валу 8 принципиально исключена,. формула изобретения

Рекуперационный аппарат для текстильных отделочных машин по авт.св.

Ф 1395710, отличающийся тем, что, с целью повышения надежности работы за счет предотвращения смены знака момента на оси кривошипа при проходе им мертвого положения, з

1430425 теплообменники выполнены подпружи- и соединен с последним посредством ненными для уравновешивания сил инер- поводка, жестко закрепленного на приции, при этом кривошип привода уста- водном валу и связанного с кривошипом новлен на приводном валу свободно посредством эластичного амортизатора, фиг/

A- ÿ лЖриулю

1430425
