Изобретение относится к железно— дорожному транспорту.

Цель изобретения — повышение точности измерения.

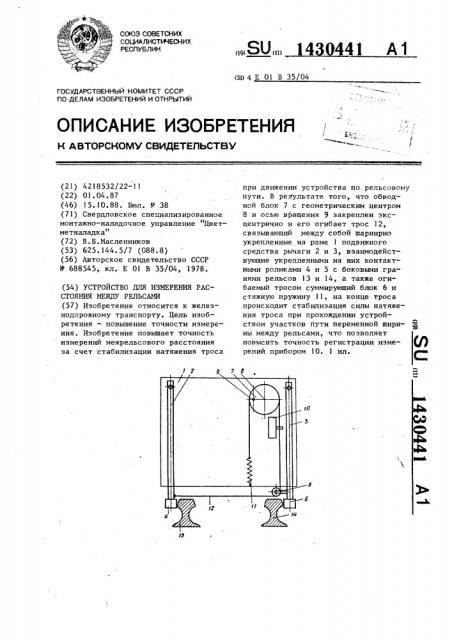

На чертеже изображен общий вид устройства.

Устройство для измерения расстояния между рельсами содержит шарнирно укрепленные на раме 1 подвижного средства рычаги 2 и 3 с контактными роликами 4 и 5. К рычагу 3 прикреплен суммирующий блок 6. На раме закреплены обводной блок 7 с геометрическим центром 8 и возможностью поворота на оси 9, а также регистрирующий прибор 10 и стяжная пружина

11, обеспечивающая натяжение троса

12 и прижатие роликов 4 и 5 к рельсам 13 и 14 соответственно.

Устройство работает следующим образом.

При движении рамы 1 подвижного средства рычаги 2 и 3 соприкасаются с рельсами 13 и 14, катящимимся по боковым граням рельсов контактными роликами 4 и 5, за счет того, что нижние концы рычагов стянуты между собой тросом 12, перекинутым через суммирующий блок 6 и обводной блок 7 с геометрическим центром 8, при этом один конец троса жестко закреплен на нижнем конце рычага 2, а другой— на пружине 11, закрепленной на раме 1.

При уменьшении расстояния между рельсами от номинального положения, показанного на чертеже, рычаги 2 и 3 шарнирно поворачиваются таким .образом, что нижние концы рычагов сближаются на величину уменьшения расстояния между рельсами. Трос, натянутый пружиной, перемещается в сторону пружины и это регистрирует прибор 10, указывая расстояние между рельсами.

Одновременно эксцентрик поворачивается на оси 9 против часовой стрелки, 3а счет эксцентриситета сбегающая ветвь троса и конец пружины, закрепленный на тросе, перемещаются вниз на меньшее расстояние, чем набегающая на эксцентрик ветвь троса.

Р)

При увеличении расстояния между рельсами трос перемещается в противоположную от пружины сторону. Эксцентрик поворачивается на оси 9 по часовой стрелке и за счет эксцентриситета набегающая на эксцентрик ветвь троса и конец закрепленной на ней пружины перемещаются на расстояние, также меньшее, чем сбегающая ветвь троса, проходящая через регистрирующий прибор 10..

Таким образом, при обоих крайних от номинального расстояниях между рельсами часть троса, проходящая через регистрирующий прибор, перемещается на величину, равную огклонению расстояния между рельсами от номинального, тогда как часть троса со стороны пружины, а значит и закрепленный на тросе конец пружины, будут перемещаться на тем меньшее расстояние по сравнению с изменением ширины рельсового пути, чем больший у эксцентрика эксцентриситет. В результате изменение рабочего растяжения пружины будет незначительным по сравнению с изменением расстояния между рельсами и степень натяжения троса пружиной будет сохраняться практически неизменной, что приведет к повышению точности измерений межрельсового расстоя.ния.

Формула изобретения
