Способ попковых е.м. и м.п. для разработки пологих и наклонных пластов полезных ископаемых

Способ попковых е.м. и м.п. для разработки пологих и наклонных пластов полезных ископаемых

Иллюстрации

Показать все

Реферат



Изобретение относится к горной пром-сти. Цель изобретения - повышение эффективности разработки пластов полезных ископаемых, выходящих под насосы, за счет снижения объема проведения и поддержания подготовительных выработок, а также обеспечение надежного перехода лавами наклонных выработок. Шахтное поле делят на панели . На границе последних с дневной поверхности вначале по наносам, а затем по разрабатываемому пласту проводят попарно конвейерные и вспомогательные наклонные выработки под углом 30-60° к выемочным штрекам. Затем отрабатывают пласт лавами, начиная от нижней границы шахтного поля, с последовательным вводом в действие вышерасположенных лав по одной мезвду смежными параллельными наклонными выработками и образовывают уступный фронт отработки. Принятый восходящий порядок отработки пласта создает благоприятные и безопасные условия ведения горных работ за счет поступления загрязненной воды в выработанное пространство ,.-где она очищается от шлама . 3 з.п. ф-лы, 2 ил. (Л

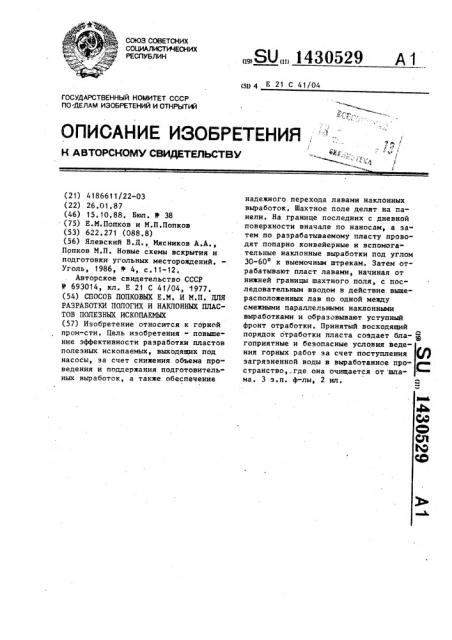

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО;ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ; :

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4186611/22-03 (22) 26.01.87 (46) 15. 10,88, Бюл. Ф 38 (75) E.È.Попков и М.П.Попков (53) 622.271 (088.8) (56) Ялевский В.Двр Мясников А.А., Попков М.П. Новые схемы вскрытия и подготовки угольных месторождений, Уголь, 1986, 9 4, с.11-12.

Авторское свидетельство СССР

В 693014, кл. E 21 С 41/04, 1977. (54) СПОСОБ ПОПКОВЫХ Е.М. И М.П. ДЛЯ

РАЗРАБОТКИ ПОЛОГИХ И НАКЛОННЫХ ПЛАСТОВ ПОЛЕЗНЫХ ИСКОПАЕМЫХ (57) Изобретение относится к горной пром-сти. Цель изобретения » повышение эффективности разработки пластов полезных ископаемых, выходящих под насосы, за счет снижения объема проведения и поддержания подготовительных выработок, а также обеспечение

„.Я0„„1430529 А 1 надежного перехода лавами наклонных выработок. Шахтное поле делят на панели. На границе последних с дневной поверхности вначале по наносам, а затем по разрабатываемому пласту проводят попарно конвейерные и вспомогательные наклонные выработки под углом

30-600 к выемочным штрекам. Затем отрабатывают пласт лавами, начиная от нижней границы шахтного поля, с последовательным .вводом в действие вышерасположенных лав по одной между смежными параллельными наклонными выработками и образовывают уступный фронт отработки. Принятый восходящий порядок отработки пласта создает бла- гоприятные и безопасные условия ведения горных работ за счет поступления вагравненнор воды в выработанное дро- странство, .где она очищается от шлама, 3 з.п.. ф-лы, 2 ил.

Изобретение относится к горной промышленности и может быть использовано при разработке пологих и наклонных пластов полезных ископаемых, выходящих под наносы. 5

Цель изобретения — повышение эффективности разработки пластов полезных ископаемых, выходящих под наносы, за счет снижения объема проведения и поддержания подготовительных выра, боток, а также обеспечение надежного

1 перехода лавами наклонных выработок.

На фиг.1 показан пример вскрытия, подготовки и разработки угольного

;пласта, выходящего под наносы; йа фиг.2 — схема примыкания наклонных выработок к выемочным штрекам, оконтуривающим столбы (лавы).

На фиг.1 и 2 обозначено: 1 — панели, нарезанные в виде параллелограммов, 2 — наносы, 3- промплощадки, оборудованные для каждой панели, с которой пройдены вначале по наносам, а затем по пласту угля до нижней границы шахтного поля наклонные выработ-25 ки, конвейерйые 4 и вспомогательные

5, 6 — выемочные штреки, оконтуривающие выемочные столбы 7. Выемочные столбы расположены по простиранию пласта в одном направлении всего шах-30 тного поля или его крыла. .Очистной забой 8 оборудован механизированным комплексом.

)монтажная камера 9 пройдена на одном иэ флангов шахтного поля или его крыла. Наклонные выработки 10 пройдены на одном из флангов шахтного поля или его крыла и предназначены для обслуживания центральной насосной камеры 11. Кроме того, на 40 фиг.1 и 2 показаны панельные насосные камеры 12, шлюзовые перемычки 13 и присечная выработка 14.

Способ осуществляется следующим образом.

Шахтное поле делят на панели в виде параллелограммов, на границе которых с дневной поверхности вначале по наносам, а затем по разрабатываемому пласту проводят попарно наклонные выработки, конвейерные и вспомо" гательные. Наклонные выработки к выемочным штрекам, оконтуривающим столбы, примыкают под острым углом р

30-60

Расстояние между конвейерным и

55 вспомогательным уклонами каждой панели принимается из расчета возможной установки между ними шлюзовых пере529 2 мычек, обеспечивающих доставку материалов и оборудования в шахтных платформах и вагонетках, и обеспечения рабочего давления на крепление выработок во время перехода очистными забоями наклонных выработок.

Выемочные столбы отрабатывают на всем протяжении шахтного поля без перемонтажей оборудования. Принятый восходящий порядок отработки выемочных столбов создает при разработке обводненных и пожароопасных угольных пластов наиболее благоприятные и безопасные условия ведения горных работ, так как весь поступающий приток загрязненной воды в лаву уходит в выра" ботанное пространство, где она очищается от шлама.и уже очищенная поступает в водосборники насосных камер.

Отработку выемочных столбов осуществляют механизированными комплексами.

Уголь из очистных и подготовительных забоев транспортируют по выемочным штрекам, оборудованным конвейерами до конвейерного уклона, по которым уголь выдается на промплощадку. Затем ленточными конвейерами, установленными на галерее на дневной поверхности, уголь транспортируют до угольного склада центральной промьппленной площадки шахты. Доставка ма" териалов и оборудования до забоев осуществляется по вспомогательным уклонам и выемочным штрекам, оборудованным рельсовыми путямй или монорельсовой дорогой. Спуск-подъем людей осуществляется монорельсовыми дорогами, оборудованными в конвейерном уклоне.

Воздух в шахту подают по вспомогательному уклону каждой панели нагнетательными вентиляторами с подогревом воздуха в холодное время года.

Проветривание выемочных участков осуществляется в зависимости от газообильности пласта и самовозгорания угля по прямоточной или возвратноточной схемам. При разработке пожароопасных угольных пластов позади очистного забоя со стороны сохраняемой части выемочного штрека осуществляют обработку выработанного пространства водным раствором антипирогена, Формула изобретения

1. Способ для разработки пологих и наклонных пластов полезных ископаемых, включающий деление шахтного поля

1430529 с переходом лавами наклонных. выработок, 2. Способ по п. 1, о т л и ч а ю— шийся тем, что; наклонные выработки проходят под углом навстречу движения фронта отработки шахтного поля.

3, Способ по п.1, о т л и ч а ю—

/ fJy д

Составитель С.Сопилко

Редактор Т.Лаэоренко Техред М.Дидык

Корректор И.Муска

Заказ 5311!29

Тираж 459 Подписное

ВНИИПИ Государственнога комитета СССР по делам изобретений и открытий

-1!3035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4 на панели, проведение наклонных выработок и выемочных штреков и отработку пласта лавами, начиная от нижней границы шахтного поля с последовательным вводом в действие вышерасположенных лав, по одной между смежными параллельными наклонными выработками, и образование уступного фронта отработки, отличающийся тем, что, с целью повьппения эффективности разработки пластов полезных ископаемых, выходящих под наносы, за счет снижения объема проведения и поддержания подготовительных выработок, наклонные выработки проводят по пласту полезного ископаемого с дневной поверхности под углом к выемочным штрекам, а отработку пласта ведут

10 шийся тем, что наклонные выработки проходят под острым углом в сторону движения фронта выработки шахтного поля.

4. Способ по п.1, о т л и ч а ю—

15 шийся тем, что, с целью обеспечения" надежного перехода лавами наклонных выработок, последние проводят под углом р =30-60 к выемочным штрекам.
