Реферат



Изобретение позволяет повысить эффективность дегазации. Бак 1 содержит отстойник 2 и камеру (К) 3 газовыделения , связанные между собой дросселем 4. Выход откачивающего эжектора (Э) 6 подключен к К 3, а смесительная К 8 - к верхней части отстойника 2, к нижней части к-рого подключена смесительная К 11 подаго

СОЮЗ СОВЕТСКИХ

СОЦИА ЛИСТ ИЧЕСНИХ

РЕСПУБЛИН

А2 (19) (11) (SD 4 Г 15 В 21/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬ1ТИЙ (61) 1245775 (21) 4186280/25-06 (22) 26 ° 01.8? (46) 15,10.88. Бюл. У 38 (71) Ковровский филиал Владимирского политехнического института (72) М.10.Тимофеев (53) 62-82(088.8) (56) Авторское свидетельство СССР

Р 1245775, кл. F 15 В 21/04, 1984. (54) ГИДРАВЛИЧЕСКАЯ СИСТЕМА (57) Изобретение позволяет повысить эффективность дегазации. Бак 1 содержит отстойник 2 и камеру (К) 3 газовыделения, связанные между собой дросселем 4. Выход откачивакщего эжектора (Э) 6 подключен к К 3, а смесительная К 8 — к верхней части отстойника 2, к нижней части к-рого подключена смесительная К 11 подаю1430623 щего насоса 9, выполненного в виде

Э 10. Вход Э 6 и вход Э 10 подключены через регулировочные дроссели 14 и 15 к линии 5 слива. Выход Э 10 подключен к сливу через емкость 19, верхняя часть к-рой через дроссель

22 связана с верхней частью отстойника 2, причем между входом и выходом емкости 19 внутри нее размещен сетчатый воздухоотделитель ?3. В емкос! ! 1 !

Изобретение относится к гидрппри, водам общего машиностроения и может быть использовано в гидроприводах для !, улучшения их эксплуатационных характеристик. 5

Цель изобретения — повышение эффективности дегазации.

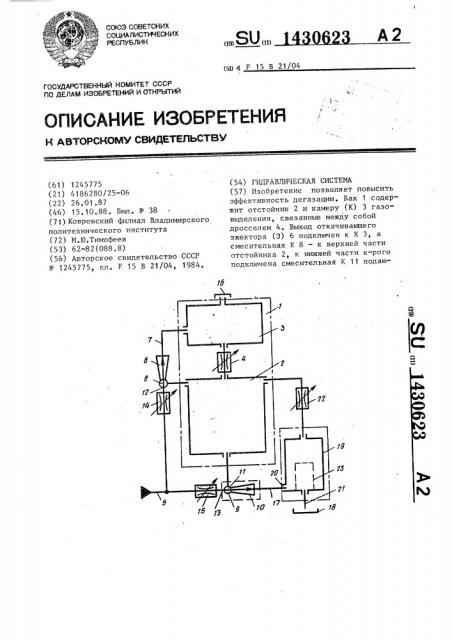

На чертеже приведена схема гидрав,лической системы.

Гидравлическая система содержит бак 1, содержащий отстойник ? и камеру 3 газовыделения, связанные между собой дросселем 4, линию 5 слива, откачивающий эжектор 6, выход 7 кото- 15 рого подключен к камере 3 газовыделения, а смесительная камера 8 — к верхней части отстойника 2. С нижней частью отстойника 2 связан подающий насос 9, выполненный в виде эжектора

10, смесительная камера 11 которого подключена к нижней части отстойника

2, а вход 12 эжектора 6 и вход 13 эжектора 10 подключены через регулиро1 вочные дроссели 14 и 15 к линии 5 с слива. Камера 3 газовыделения снабжена сапуном 16, выход 17 эжектора 10 подключен к емкости 18 через дополнительную емкость 19, вход 20 которой сообщен с в дом 17 эжектора 10. 30 выход 21 — с емкостью 18, а верхняя часть дополнительной емкости 19 связана через дополнительный дроссель 22 с верхней частью отстойника 2, причем между входом 20 и выходом 21 дополнительной емкости 19 внутри нее размещен сетчатый воздухоотделитель 23.

Система работает следующим образом.

При поступлении рабочей жидкости из линии 5 слива в эжекторы 6 и 10 ти 19 задерживаются пузырьки воздуха, .выделившиеся из потока жидкости,- поступившего в Э 10. Уровень жидкости в отстойнике 2 поддерживается автоматически за счет достигнутого равновесия отводимого и подводимого в него количества жидкости и одновременно отведения выделившегося в отстойнике и поступившего в него из воздухоотделителя 23 воздуха в К 3. 1 ил. часть жидкости из предварительно заполненного отстойника 2 отсасывается эжекторами 6 и 10 соответственно в камеру 3 газовыделения и через воздухоотделитель 23 в емкость 18. В результате падения давления в отстойнике 2 из жидкости, заполняющей его, начинает выделяться воздух, который скапливается под верхней стенкой отстойника .2. Одновременно с этим из жидкости, поступившей ва вход 13 эжектора 10, за счет разрежения в смесительной камере 11 выделяются пу-. зырьки воздуха, которые задерживаются в дополнительной емкости 19 воздухоотделителем 23, всплывают в верхнюю часть емкости 19 и отводятся с частью потока жидкости через дроссель 22 в отстойник 2. Скапливающийся в отстойнике 2 воздух отсасывается эжектором

6 и вместе с потоком жидкости, поступившим на вход 12 эжектора 6 и перенасыщенным воздухом в диффузорном канале этого эжектора, отводится в предварительно заполненную на половину своего объема камеру 3 газовыделения. Поступивший в камеру воздух выходит через сапун 16 в атмосферу.

Одновременно с эжекцией жидкости и воздуха из отстойника 2 и отведением в него газожидкостной смеси из воздухоотделителя 23 начинается поступление в отстойник 2 жидкости из камеры 3 газовыделения через дроссель 4.

При определенном значении разрежения в отстойнике 2 наступает равновесие между количеством отводимой и подводимой в отстойник 2 и камеру 3 газовыделения жидкости. Величина разрежения в отстойнике 2 определяется настройкой дросселей 4, 14, 15 и 22.

Составитель А.Стесин

Техред Л.Сердюкова

Корректор В.Романенко

Редактор Л.Веселовская

Заказ 5319/34 Тираж 652 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

14306

В отстойнике 2 устанавливается соответствующий разрежению уровень жидкости, который поддерживается в дальнейшем автоматически за счет достиг5 нутого равновесия количества отводимой и подводимой в отстойник 2 жидкости и отведения воздуха, выделив,шегося в отстойнике 2 и поступившего в него из воздухоотделителя 23, в ка- 1О меру 3 газовыделения. формул а и з обретения

Гидравлическая система по авт.св.

Ф 1245775, отличающаяся

23

4 тем, что, с целью повышения эффективности дегазации, она снабжена дополнительными дросселем и емкостью, установленной входом и выходом в сливной линии за подающим насосом, между входом и выходом дополнительной емкости установлен сетчатый воздухоотделитель, размещенный внутри допол нительной емкости, причем верхняя часть дополнительной емкости соединена с верхней частью отстойника через дополнительный дроссель .
