Стенд для испытания уплотнений

Стенд для испытания уплотнений

Иллюстрации

Показать все

Реферат



Изобретение относится к уплотнительной технике и может быть использовано для испытания уплотнений штоков и поршней гидравлических цилиндров . Целью изобретения является расширение функциональных возможностей стенда. Стенд для испытания yiinoTise- ний состоит из гидросистемы 26, в которой распределитель 33 кинематически связан с осью 22 вращения. Ось 22 кинематически связана с кулисой 6, перемещающей штоки 3 и 4. Длина хода штоков 3, 4 изменяется при перемещении оси 7 кулисы 6 в направляющих 8. Фиксация определенного положения оси 7 обеспечивается стопором 9, а синхронизация переключения распределителя 33 с ходом штоков 3 и 4 - кулачками 23 и 24, перемещающими ползун 36. Стенд для испытания уплотп-ений позволяет.изменять длину хода штоков 3 и-4, автоматически включая распределитель 33 в крайних точках хода штоков 3 и 4, что существенно расширяет его возможности при проведении испытаний. Поверхности рабочих цилиндров 1, 2 выполнены с различной шероховатостью. 1 з.п. ф-лы, 1 ил. (Л с

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (5 i) 4 F 16 J 15/00

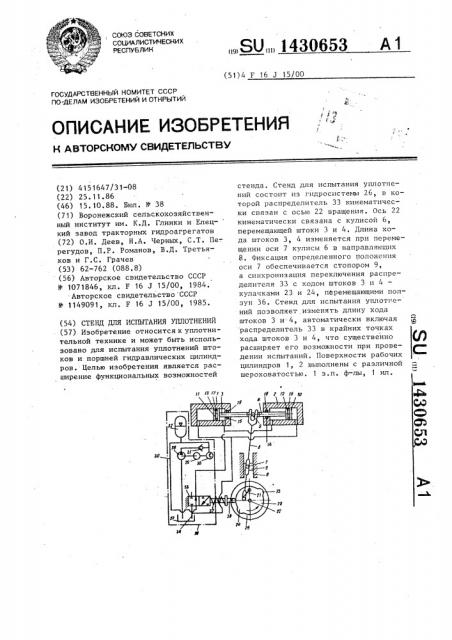

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ц )sixty

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4151647/31-08 (22) 25. 11. 86 (46) 15. 10. 88. Бюл. Ф 38 (71) Воронежский сельскохозяйственный институт им. К.Д. Глинки и Елец- кий завод тракторных гидроагрегатов (72) О.И. Деев, Н.А. Черных, С.Т. Пе-. регудов, П.P. Романов, В.Д. Третьяков и Г.С. Грачев (53) 62-762 (088.8) (56) Авторское свидетельство СССР

Ф 1071846, кл. F 16 J 15/00, 1984.

Авторское свидетельство СССР

N 1149091, кл. F 16 J 15/00, 1985. (54) СТЕНД ДЛЯ ИСПЫТАНИЯ УПЛОТНЕНИЙ (57) Изобретение относится к уплотнительной технике и может быть использовано для испытания уплотнений штоков и поршней гидравлических цилиндров. Целью изобретения является расширение функциональных возможностей

„„SU„„1430653 А I стенда. Стенд для испытания уплотнений состоит из гидросистемы 26, в которой распределитель 33 кинематически связан с осью 22 вращения. Ось 22 кинематически связана с кулисой б, перемещающей штоки 3 и 4. Длина хода штоков 3, 4 изменяется при перемещении оси 7 кулисы 6 в направляющих

8. Фиксация определенного положения оси 7 обеспечивается стопором 9, а синхронизация переключения распределителя 33 с ходом штоков 3 и 4 кулачками 23 и 24, перемещающими ползун 36. Стенд для испытания уплотнений позволяет изменять длину хода штоков 3 и 4, автоматически включая распределитель 33 в крайних точках хода штоков 3 и 4, что существенно расширяет его возможности при проведении испытаний. Поверхности рабочих цилиндров 1, 2 выполнены с различной шероховатостью. 1 з.п. ф-лы, 1 ил.

1430б53 бочпх цилиндров выполнены с различной шероховатостью.

2.Стендпоп.1,отличаюшийся тем, что поверхности раСоставитель И. Домчишин

Техред А.Кравчук Корректор М.Максимишинец

Редактор A. Лежнина

Заказ 5322/Зб Тираж 784

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д. 4/5

Подписное

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4
