Газовая плоскопламенная горелка

Газовая плоскопламенная горелка

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано в металлургической, машиностроительной и нефтеперерабатывающей промышленности. Цель изобретения - повьТшение экономичности горелки путем сокращения расхода .газа. Корпус 1 горелки примыкает к конической амбразуре (А) 3 и имеет внутри завихритель-рекуператор 4, выполненный в виде полой винтовой Насадки (И) 5, укреп-: ленной ма центрально расположенной в корпусе трубе 6. На торце трубы 6, обращенном к А 3, установлена полая коническая встапка 7, сообщенная с трубой. Н 5 подключена к полости трубы 6 с образованием спирального дымохода 8, сообщенного через крьппку 2 корпуса с атмосферой. Газовоздушная смесь проходит через кольцевое пространство между .Л 3 и вставкой 7, образуя у поверхности футеровки плоский веерообразный факел, инжектирующий часть потока продуктов сгорания. Друг.ая часть потока проходит через вставку 7 и дымоход 8, и, передав тепло через стенку Н 5 потоку воздуха, удаляется в атмосферу. Подогрев .воздуха повышает т-ру факела, интенсифицирует-нагрев , снижает т-ру уходящих гаЗ,ов и экономит газ. 1 ил. S (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU„„1430680 А 1 (51) 4 Г 23 D 14/!2 гОсудАРстВенный нОмитет сссР

ПО.ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ.1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

М А BTOPCHOMY СВИДЕТЕЛЬСТВУ (2!) 4179599/24-06 (22) 12.01.87 (46) 15.10.88. Бюл. № 38 (72) Г. И. Терентьев (53) 662.951.2 (088.8) (56) Авторское свидетельство СССР № 238068, кл. F 23 D 14/12, 1967.

Авторское свидетельство СССР № 781498, кл. F 23 D 14/12, 1978. (54) ГАЗОВАЯ ПЛОСКОПЛАМЕННАЯ

ГОРЕЛКА (57) Изобретение может быть использовано в металлургической, машиностроительной и нефтеперерабатывающей промышленности.

Цель изобретения — повышение экономич-: ности горелки путем сокращения расхода .газа. Корпус горелки примыкает к конической амбразуре (А) 3 и имеет внутри

:завихритель-рекуператор 4, выполненный в виде полой винтовой йасадки (Н) о, укреп-ленной на центрально расположенной в корпусе трубе 6. На торце трубы б, обращенном к А 3, установлена полая коническая вставка 7, сообщенная с трубой. Н 5 подключена к полости трубы 6 с образованием спирального дымохода 8, сообщенного через крышку 2 корпуса с атмосферой. Газовоздушная смесь проходит через кольцевое пространство между А 3 и вставкой 7, образуя у поверхности футеровки плоский веерообразный факел, инжектирующий часть потока продуктов сгорания. Другая часть потока проходит через вставку 7 и дымоход 8,, и, передав тепло через стенку H 5 потоку воздуха, удаляется в атмосферу. Подогрев .воздуха повышает т-ру факела, интенсифицирует нагрев, снижает т-ру уходящих газрв Ж и экономит газ. 1 ил.

14306

Формула изобретения!

Изобретение относится к устройствам для сжигания газа и может быть использовано в печах и тепловых агрегатах металлургичес. кой, машиностроительной и нефтеперераба тыва ющей промышленности.

Цель изобретения — повышение экономичности путем сокращения расхода газа.

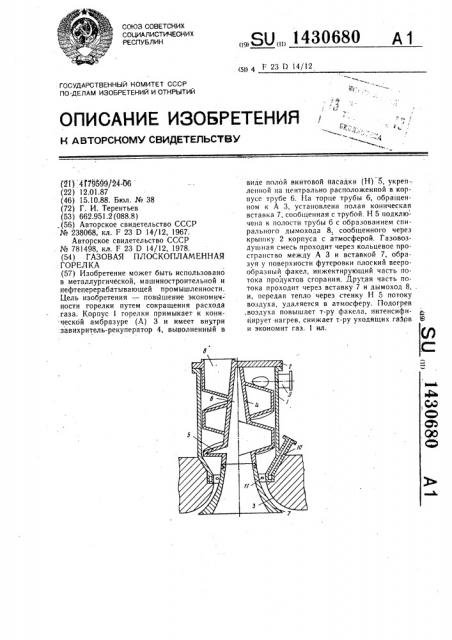

На чертеже изобра>кена предлагаемая горелка, продольный разрез.

Горелка содержит корпус 1 с крьш1кой 2.

Корпус 1 горелки примыкает к коничес- !О кой амбразуре 3 и имеет внутри завихритель-рекуператор 4, выполненный в виде винтовой насадки 5, укрепленной на центрально расположешгой в корпусе 1 трубе 6.

Труба 6 на своем торце, обраще11ном к амбразуре 3, снабжена сообщенной с нею полой конической вставкой 7, а винтовая насадка 5 выполнена полой и подключена к полости трубы 6 с образованием спирального дымохода 8, сообщенного через крышку 2 с атмосферой.

Корпус 1 снабжен патрубком 9 для по-, дачи воздуха. Для подвода газа в стенке кор-! пуса 1 выполнен канал !О с отверстиями 1!. !

Горелка работает следующим образом, 1 ..

Воздух на горение подается в корпус 1 через патрубок 9. Винтовая насадка 5 закру. чивает поток воздуха в корпусе 1, Il3 выходе из которого он смешивается с газом, пО ступающим по каналу 10 из отверстий .11, Газовоздушная смесь проходит через кольцевое пространство между конической амбразурой 3 и полой конической вставкой 7, образуя плоский веерообразный факел у по.

80.

2 верх ности сьутеровки. Продукты сгорйТ!йя, потеряв скорость, создают кольцеобразиый поток, направленный в рабочее пространство теплового агрегата параллельно оси горелки, затем этот поток смыкается и направляется к горелке. Инжектируемая плоским факелом часть потока рециркулирует в топочном пространстве; другая часть через коническую вставку 7 направляется вовнутрь спирального дымохода 8 и, передав тепло через стенку винтовой насадки 5 потоку воздуха, удаляется через крышку 2 в атмосферу.

Подогрев воздуха в завихрителе-рекуператоре повышает температуру факела, интенсифицирует нагрев, одновременно снижает емпературу уходящих газов и экономит газ;

Газовая плоскопламенная горелка, содержаидая корпус с крышкой, примыкающий к конической амбразуре, и установленный внутри корпуса завихритель-рекуператор в виде винтовой насадки, укрепленной на центрально расположенной в корпусе трубе, отличаощаяся тем, что, с целью повышения экономичности путем сокращения расхода газа, труба на торце, обращенном к амбразуре, снаб>кена . сообщенной с нею полой конической вставкои, а винтовая насадка выполнена полой и подключена к полости трубы с образованием спирального дымохода, сообщенного через крышку с атмосферой.

Составитель В. Новиков

Редактор А..1ежнипа .. Техред И. Верее 1с,о р ре к тор с . l î í l а ко н и

3 и к а 3 5325/37 Тираж 510 Подписссос

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1l3035; Москва, Ж вЂ” 35, Раушская наб., д 1/5

Производственно-полиграфическое предприятис, г. Ужгород, ул. Проектная, 4
