Изобретение относится к измерительной технике. Целью изобретения является повышение точности измерений в условиях изменения направления подвижек . Для этого устройство, содержащее якорь 1, первый измерительный блок 2, вьшолненный в виде ной рамы, 3, шкива 4, отсчетного узла 5, троса 6, один конец которого жестко связан с якорем 1, а другой пе-- рекинут через шкив 4, и противове - 2 3 fmf ш А (рие. i са 7, закрепленного на другом конце троса 6, и второй измерительный блок 8, аналогичный первому, снабжено третьим измерительным блоком, аналогичным двум первым, трос которого расположен в плоскости, перпендикулярной плоскости расположения тросов двух первых блоков, а днище этого троса от точки закрепления его на якоре до точки расположения па шкиве, равно расстоянию между аналогичными точками двух первых измерительных блоков 2 и В. Опорные рамы устройства установлены над соответствующи т лунками в припайном льду 21, а якорь 1 - на дне 28 водоема. При вертикальных и горизонтальных подвижках льда 21 происходит изменение дл1-шы тросоЕ, величина и направление которых в виде сигналов регистрир тотся отсчетными . При обработке сигналов в измерительных блоках выделяются отдельно величины вертикальных и горизонтальных подвижек льда. 3 ил. . iO 11 А 8 9 ffi лсад

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

09) (11) А2 su 4 Ь 01 В 5/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (61) 1249300 (21) 4214959/25-28 (22) 26.01.87 (46) 15.10.88. Бюл. № 38 (71) Ленинградский гидрометеорологический институт (72) И.А.Степанюк (53) 531.717(088.8) (56) Авторское свидетельство СССР № 1249300, кл. G 01 В 5/00, 1985. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ПОДВИЖЕК ПРИПАЙНОГО ЛЬДА ВОДОЕМА (57) Изобретение относится к измерительной технике. Целью изобретения является повышение точности измерений в условиях изменения направления подвижек . Для этого устройство, содержащее якорь 1, первый измерительный блок 2, выполненный в виде опорной рамы 3, шкива 4, отсчетного узла

5, троса 6, один конец которого жестко связан с якорем 1, а другой перекинут через шкив 4, и противовеса 7, закрепленного на другом конце троса б, и второй измерительный блок

8, аналогичный первому, счабжено третьим измерительным блоком, аналогичным двум первым, трос которого расположен в плоскости, перпендикулярной плоскости расположения тросов двух первых блоков, а днище этого троса от точки закрепления его на якоре до точки расположения на шкиве, равно расстоянию между аналогичными точками двух первых чзмерительных блоков 2 и 8. Опорные рамы устройства установлены над соответствующими лунками в припайном льду 21, а якорь

1 — на дне 28 водоема. При вертикальных и горизонтальных подвижках льда

21 происходит изменение длины Tpocop., величина и направление которых в виде сигналов регистрируются отсчетными узла пл. При обработке сигналов в измерительных блоках выделяются отдельно величпны вертикальных и горизонтальных подвижек льда. 3 ил.

1430722

Изобретение относится к измерительной технике и может быть использовано при проведении проектно-изыскательских и научно-исследовательских работ на шельфе в замерзающих морях для изучения подвижек припайного льда, а также для предупреждения об опасных подвижках, например, в зонах установки буровых платформ.

Цель изобретения — повышение

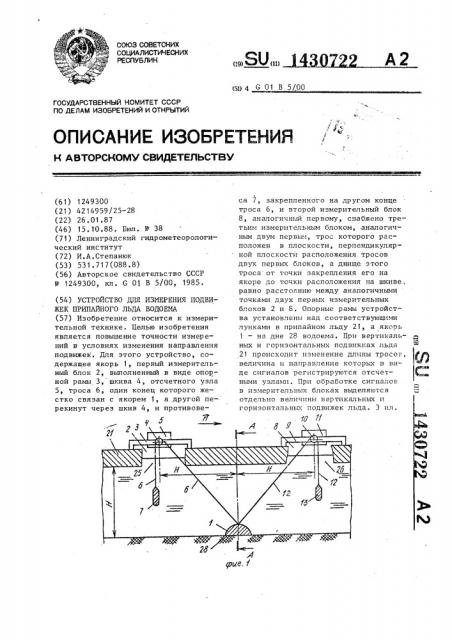

1, òî÷íîñòè измерений в условиях изме нения направления подвижек, На фиг.1 представлено устройство для измерения подвижек припайного льда водоема, общий вид;на фиг.2 сечение А-А на фиг.1; на фиг.3

,,схема установки устройства на припайном льду.

Устройство содержит якорь 1, первый измерительный блок ?, выполненный в виде опорной рамы 3, установленного на ней шкива 4, отсчетного

,узла 5, троса 6, один конец которо:го жестко связан с якорем 1 а другой перекинут через шкив 4, и противовеса 7, закрепленного на другом конце троса; второй измерительный ,блок 8, выполненный в виде опорной .рамы 9, установленного на ней шкива, 10, отсчетного узла 11, троса 12, один конец которого жестко закреп-! лен на якоре 1.в точке закрепления .троса 6, а другой перекинут через

; шкив 10, и противовеса 13, установ, ленного на противоположном конце троса 12; третин измерительный блок .14, выполненный в Виде опорной рамы

15, установленного на ней шкива 16, отсчетного узла 17, троса 18, один конец которого жестко закреплен на якоре 1 в точке закрепления тросов

6 и 12, а другой перекинут через шкив 16, и противовеса 19, закрепленного на противоположном конце троса 18.

Перед измерением устройство устанавливают следующим образом.

В месте наблюдения выполняют лунку 20 в припайном льду 21 и измеряют глубину водоема Н. По обе с.тороны от лунки 20 на одной линии выполняют прорези 22 и 23, а в направлении, перпендикулярном линии этих прорезей, от лунки 20 выполняют третью прорезь 24. Длина каждой прорези равна Н. На концах прорезей

22-24 выполняют лунки 25-27 соот-. ветственно.Прикрепляют к якорю 1 кон25

ЗО

40 у

55 цы тросов 6, 12 и 18 (каждый длиной порядка 2Н) . Над лунками 25-27 устанавливают соответствующие опорные рамы 3, 9 и 15 со шкивами 4, 10 и

16 и связанными с ними отсчетными узлами 5, 11 и 17. Пропускают через шкивы каждой рамы соответствующие тросы 6, 12 и 18, на концах тросов закрепляют противовесы 7, 13 и 19.

Якорь 1 опускают на дно 28 водоема через лунку 20, а противовесы 7, 13 и 19 — в лунки 25-27 и натягивают каждый из тросов. В результате якорь 1 устанавливается на дне 28 водоема на одинаковом расстоянии по горизонтали от оси шкивов 4, 10 и

16,. равном глубине Н водоема.

Устройство работает следующим образом.

При вертикальных подвижках припайного льда 21 (колебаниях уровня водоема) в месте установки устройства тросы 6, 12 и 18, оставаясь натянутыми эа счет действия противовесов 7, 13 и 19, приводят к поворотам шкивов 4, 10 и 16, которые регистрируются отсчетными узлами 5, 11 и 17.

Поскольку .длины тросов 6 12 и 18 между точками их расположения на шкивах и точкой закрепления на якоре

1 являются одинаковыми, то в измерительных блоках 2, 8 и 14 формируются равные под модулю сигналы, отражающие одинаковые изменения длины тросов 6, 12 и 18 от исходного (нулевого) значения.

При горизонтальных подвижках при» пайного льда 21 в направлении вектора и лунки 25-27 смещаются относитепьно точки расположения якоря 1, при этом шкивы 4 и 10 поворачиваются в одном и том же направлении ° Зарегистрированные в этом случае в измерительных блоках 3 и 9 величины оказываются одинаковыми по знаку и их суммирование дает результат, пропорциональный перемещению.

Б условиях изменчивости направления горизонтальных подвижек льда

21 относительно вектора и фактический вектор N подвижек льда раскладывается на ортогональные составляющие векторы У,, и Yq (фиг.3) . Под воздействием вектора N формируются противоположные по знаку сигналы в измерительных блокам 3 и 9, при этом ь вектор N H T»a сигнал в блоке

15 несущественно из-за неэначитель1430722 ного изменения длины троса 18 в бло- ке 15 относительно его исходного положения. Под воздействием вектора N формируется сигнал в блоке 15 влия«

5 ние вектора N< на сигналы в блоках

3 и 9 (по аналогии с предыдущим) также несущественно. По результатам, зарегистрированным в отсчетных узлах блоков 3, 9 и 15, определяют состав- 1ð ляющие векторы М, и N и, соответственно, вектор N.

В общем случае, при наличии горизонтальных и вертикальных подвижек льда 21, путем обработки зарегистри- 15 рованных отсчетными узлами 5, 11 и

17 величин сигналов, с учетом знаков этих величин выделяют величину вертикальных перемещений от горизонтальных, а для последних устанавливают 2р фактическую ориентацию вектора N u отдельно определяют величину горизонтальных перемещений, что существенно повышает точность измерений. формула изобретения

Устройство для измерения подвижек припайного льда водоема по авт.св.

9 1249300, отличающееся тем, что, с целью говышения точности измерений в условиях изменения направления подвижек, оно снабжено третьим измерительным блоком, аналогичным двум первым, трос которого расположен в плоскости, перпендикулярной плоскости расположения тросов двух первых блоков, а длина этого троса от точки закрепления его на якоре до точки расположения на шкиве равна расстоянию между аналогичными точками двух первых измерительных блоков.
