Мо 143075

Класс 21с, 21вз

21с, 13и ссс

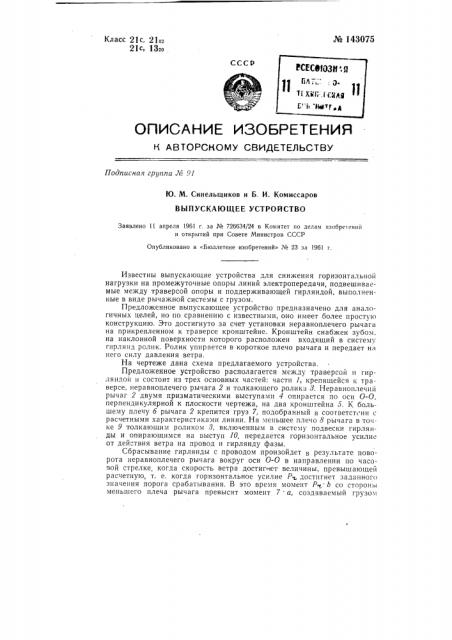

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Лз 91

Ю. М. Синельщиков и Б. И. Комиссаров

ВЫПУСКАЮЩЕЕ УСТРОЙСТВО

Заявлено !1 апреля 1961 г. за М 726634/24 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» Ме 23 за 1961 г.

Известны выпускающие устройства для снижения горизонтальной нагрузки на промежуточные опоры линий электропередачи, подвешиваемые между траверсой опоры и поддерживающей гирляндой, выполненные в виде рычажной системы с грузом.

Предложенное выпускающее устройство предназначено для аналогичных целей, но по сравнению с известными, оно имеет более простую конструкцию. Это достигнуто за счет установки неравноплечего рычага на прикрепленном к траверсе кронштейне. Кронштейн снабжен зубом, на наклонной поверхности которого расположен входящий в систему гирлянд ролик. Ролик упирается в короткое плечо рычага и передает на него силу давления ветра.

На чертеже дана схема предлагаемого устройства.

Предложенное устройство располагается между траверсой и гирляндои и состоит из трех основных частей: части 1, крепящейся к траверсе, неравноплечего рычага 2 и толкающего ролика 8. Неравноплечшt рычаг 2 двумя призматическими выступами 4 опирается по оси 0-0, перпендикулярной к плоскости чертежа, на два кронштейна 5. К большему плечу б рычага 2 крепится груз 7, подобранный B соответст ии с расчетными характеристиками линии. На меньшее плечо 8 рычага в точке 9 толкающим роликом 3, включенным в систему подвески гирлянды и опирающимся на выступ 10, передается горизонтальное усилие от действия ветра на провод и гирлянду фазы.

Сбрасывание гирлянды с проводом произойдет в результате поворота неравноплечего рычага вокруг оси 0-0 в направлении по часовой стрелке, когда скорость ветра достигнет величины, превышающей расчетную, т, е. когда горизонтальное усилие Р„. достигнет заданного значения порога срабатывания. В это время момент P b co стороны меньшего плеча рычага превысит момент 7 а, создаваемый грузом № 143075 на большем плече рычага, и толкающий ролик, поворачивая рычаг, переместится влево и упадет вместе с гирляндой и проводом на землю.

Предмет изобретения

Выпускающее устройство для снижения горизонтальной нагрузки на промежуточные опоры линий электропередачи, подвешиваемое между траверсой опоры и поддерживающей гирляндой и выполненное в виде рычажной системы с грузом, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции, указанный неравноплечий рычаг установлен на прикрепленном к траверсе кронштейне, снабженном зубом, на наклонной поверхности которого расположен входящий в систему гирлянды ролик, упирающийся в короткое плечо рычага и передающий на последнее давление ветра. ной eupnaeChi
