Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 G 01 N 1/10 ф 5,= f Q+ Я

Б

Д Ц к (1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ

1У

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО.ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4151428/23-26 (22) 26.11.86 (46) 15.10.88. Бюл. № 38 (75) А.С,Гаврилов и А.В.Батраков (53) 543.053 (088.8) (56) Авторское свидетельство СССР

¹ 900156, кл. G 01 N 1/10, 1980.

Авторское свидетельство СССР № 862032, кл. G Oi N 1/10, 1979. (54) ПРОБООТБОРНИК (57) Изобретение относится к области нефтедобычи, в частности к устройствам для отбора проб жидкости и газа под давлением из технологических

„Л0„„3430794 А1 систем. Цель изобретения — IIQBMIIB» ние представительности отбираемой пробы и улучшение эксплуатационных характеристик пробоотборника. Пробоотборник содержит приемную 6 и балла" стную 7 камеры, разделительный поршень 4 со штоком 15, выходящим за пределы пробоотборника, спивную камеру 3, снабженную гидрозатвором 19 и соединенную с балластной камерой 7 посредством канала с перепускным вентилем 12. Сливная камера 3 заполнена сжатым газом, а ее объем превышает объем балластной камеры. 1 з.п. ф лы 1 ила

1430794

Изобретение относится к нефтедобыче, в частности к устройствам для отбора проб жидкости и газа. под давление,. из технологических систем.

Цель изобретения — повышекие представительности отбираемой пробы и улучшение эксплуатационных: характеристик пробоотборника.

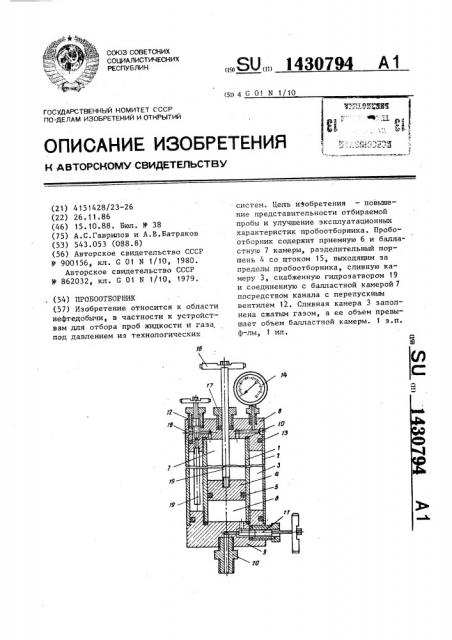

На чертеже изображен пробаотборник, общий вид.

Пробоотборник включает два коак-сиально расположенных ципиндрических корпуса 1 и 2, образуюший кольцевое пространство сливной камеры 3. Корпус 1 разделен поршнем 4, имеющим уплатнительный элемект 5, на приемную 6 и балластную 7 кам=-аы. К корпусу 1 присоединен; pер>,-- ää 8 и нижняя 9 крышки с уплотнительными элементами 10,.

В крышке 9 установлен впускной вентиль 11, а в крышке 8 — перепускной вентиль 12: Корпус 2, соединек-кыи с крышками 8 и 9, снабжен упло-..— няющими элементами l3. На верхней крышке 8 установлен манаме р 14.

Шток 15 паршя 4, имеющий ка конце рукоятку 16р выведен Dp po60 " атборкика через сальник,., В крышке 8 установлен эапорный винт 1l8„, а ее канал заканчивается гидра=атворам

19, В нижнюю крышку 9 вмонт-.ровак штуцер 20, Пробоотборкик работае. . следующим образам, Перед отбором пробы отворачивают запорный винт 18 и с помощью рукоятки 16 поднимают поршень 4- е верхнее положение. Через отверстие запорного винта 18 балластная жидкость (трансформаторное масло, глицерин и пр,) поступает в балластную камеру 7, при этом поршень 4 опускается,. Ввертывают запорный винт 18, открывают вентиль 12 и, поднимая поршень 4, вытесняют балластную жидкость в сливную камеру 3 в такам объеме, чтобы .Le уровень в ней был ка 5-.10 мм выше нижнего торца гидрозатвора 19. Снова отворачивают винт 18 по. свая оалла стную жидкость в камеру 7,„, и по мере ее поступления опускают поршень 4 до упора. К от,верстию винта 18 в сливную камеру 3 подается сжатый газ, например воздух или азат. В сливной камере 3 создается давление газа вдвое меньшее, чем давление отбяраемой пробы, способное перемещать поршень 4.

Вентиль 12 закрывают, ввеатывают запарный винт 18. Для отбора пробы пробоотборник подсоединяют с помощью штуцера 20 к месту отбора пробы, затем последовательно открывают вентили

11 и 12. Под давлением в месте отбора проба поступает в приемную камеру 6, а поршень 4 вытесняет балластную жидкость r; сливную камеру 3. С целью исключения высокой скорости движения пробы и предотвращения ее деструкции скорость поступления пробы в камеру 6 регулируется.

Скорость движения пробы зависит от скорости истечения балластной жидкости, которая регулируется вентилем 12 и контролируется по манометру

14 и штоку 15. По окончании отбора пробы закрывают вентили 11 и 12 и отсоединяют штуцер 20.

Для вытеснения пробы из пробоотборника вновь открывают вентиль 11 и регулируют скорость перетекания балластной жчдкости из сливной камеры 3 и балластную камеру 7 вентилем 12. Балластная жидкость под давлением сжатога газа в камере 3 поступает через гидрозатвор 19 в балластную камеру 7, Объем сливной камеры 3 превышает объем балластной камеры 7 на величину, достаточную для предотвращения прорыва газа иэ сливной камеры 3 в балластную 7 при вытеснении пробы из приемкой камеры 6 и приведения прибора в исходное состояние. Вентили

11 и 12 по окончании операции вытеснения пробы закрывают„ пробоотборник готов к работе„

Применение пробоотборника позволяет повысить представительность отбираемых проб под давлением, например водкых растворов полиакриламида и композиций на его основе, упростить эксплуатацию пробоотборника с сокрашением времени íà era подготовку к повторному. применению.

Формула изобретения

1. Пробоотборкик, содержащий цилиндрический корпус, поршень, установленный внутри него и делящий его внутреннее пространство на приемную и балластную камеры, и впускной вентиль, а т л и ч а ю шийся тем, что, с целью повышения представительности отбираемой праоы и улучшения эксплуатационных характеристик проСоставитель Л.Нечипоренко

Техред Л.Сердюкова Корректор С.Черни

Редактор Л.Веселовская

Тираж 847 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 5334/43

Производственно-полиграфическое предприятие, r, Ужгород, ул. Проектная, 4

3 1430794 4 боотборника, он дополнительно снабжен снабжен штоком, выведенным наружу сливной камерой, соединенной посред- пробоотборника. ством канала и перепускного клапана 2. Пробоотборник по п. 1, о тс балластной камерой, при этом слив- л и ч а ю шийся тем, что объем ная камера заполнена сжатым газом и, сливной камеры превышает объем бал5 снабжена гицрозатвором, а поршень ластной.
