Устройство для испытания образцов на прочность

Устройство для испытания образцов на прочность

Иллюстрации

Показать все

Реферат



Изобретение относится к испытательной технике. Целью изобретения является повьшение точности результатов испытаний за счет сохранения постоянного плеча приложения нагрузки к образцу. Устройство содержит на станине 1 с подвижной траверсой 2 закрепленный на последней захват 6. На стойке 3 посредством шарнира 4 закреплен двуплечий рычаг 5 с грузом 17, предназначенным для создания на

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН

„„Я0„„3 430807 А 1 (51) 4 01 N 3/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

K Д BTOPCKGMY СВИДЕТЕЛЬСТВ, /

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4183016/25-28 (22) 19. 01. 87 (46) 15.10.88. Бюл, У 38 (71) Куйбьппевский политехнический институт им.В.В.Куйбьппева (72) Ю.М.Береснев, А.И.Иванов, ;В.Н.Ваенский и Ю.М.Матвеев (53) 620. 172.2 (088.8) (56) Испытательная техника. Справочник, кн.: 1. М.: Машиностроение,1982, с.55-56.

Золотаревский В.С. Механические испытания на ползучесть. М.: Металлургия, 1974, с.256. (54) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ ОБРАЗЦОВ НА ПРОЧНОСТЬ (57) Изобретение относится к испытательной технике. Целью изобретения является повьппение точности результатов испытаний за счет сохранения постоянного плеча приложения нагрузки к образцу. Устройство содержит на станине 1 с подвижной траверсой 2 закрепленный на последней захват 6.

На стойке 3 посредством шарнира 4 закреплен двуплечий рычаг 5 с грузом

17, предназначенным для создания на1430807

35 гружающего усилия. С рычагом 5 связан второй захват 8. Стойка 3 закреплена на корпусе 9 гидроцилиндра, шток 10 которого закреплен на станине 1, а полости 15 и 16 гидравлически связаны с золотниковым распределителем 11.

Образец 7 закрепляют в захватах 6 и

8 и посредством груза 17 прикладыва- . ют нагружающее усилие растяжения или сжатия. Затем образец 7 нагревают до заданной температуры. Вследствие

Изобретение относится к испытательной технике, в частности к устройствам для испытания на растяжениесжатие.

Цель изобретения — повышение точности результатов испытаний при знакопеременном нагружении за счет сохранения постоянного плеча приложения нагрузки к образцу независимо от его пластической деформации.

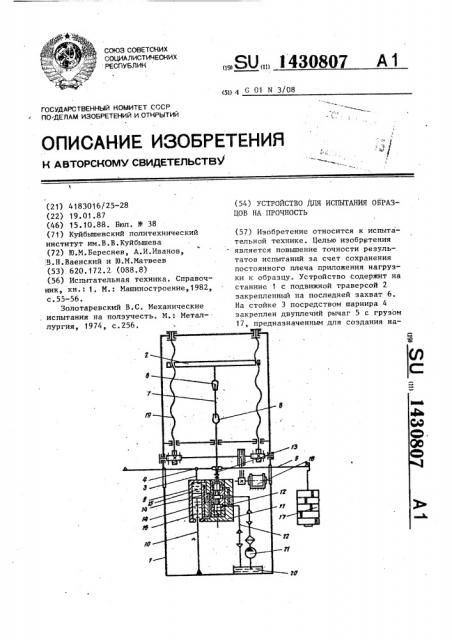

На чертеже изображено предлагаемое устройство, общий вид.

Устройство для испытания образцов на прочность содержит станину 1, подвижную вдоль нее траверсу 2, стойку

3 с закрепленным на ней посредством шарнира 4 двуплечим рычагом 5. На траверсе 2 закреплен захват 6 для образца 7. Второй захват 8 шарнирно связан с рычагом 5.

Устройство также содержит следящий привод в виде корпуса 9 гидроцилиндра, шток 10 которого закреплен на станине 1, и управляющего золотникового распределителя 11 с золотником 12. На корпусе 9 гидроцилиндра закреплена стойка 3. На втором захвате 8 закреплен толкатель 13, предназначенный для перемещения золотника 12.

Распределитель 11 посредством каналов 14 гидравлически связан с полостями 15 и 16 гидроцилиндра.

Кроме того, устройство содержит грузы 17, приводной двигатель 18, механизм 19 перемещения траверсы 2, емкость 20 заполненную рабочей срепластической деформации образца 7 толкатель 13 перемещает золотник 12, тем самым соединяя полость 15 или 16 с насосным узлом 21, что вызывает соответствующее перемещение корпуса

9 гидроцилиндра до тех пор, пока он не займет равновесного положения, которое соответствует горизонтальному положению рычага 5, в результате чего плечо приложения нагрузки к образцу 7 остается постоянным. 1 ил.

r дой, насосный узел 21 и трубопроводы 22.

Устройство работает следующим образом.

В захватах 6 и 8 закрепляют образец 7 и устанавливают в зависимости от виде нагружения на одно из плеч рычага 5 груз 17. Нагревают образец

7 до заданной температуры. При этом под воздействием нагружения, например растяжения, а также температурного нагрева происходит деформация образца 7, золотник 12 перемещается

15 и соединяет полость 16 гидроцилиндра с выходом насосного узла 21 и приводит в движение корпус 9 гидроцилиндра. Последний перемещается до тех пор,. пока рычаг 5 не займет исходное

2р положение (чаще всего горизонтальное).

Из-за быстродействия гидросистемы распределителя 11 смещение захвата 8 и корпуса 9 гидроцилиндра идет практически одновременно, что вызывает

25 поступательное смещение рычага 5, Таким образом, нагрузка на образец 7 независимо от его деформации остается постоянной при неподвижном положении захвата 6. При положении

30 сжимающей нагрузки, т.е. при установке груза 17 на противоположное плечо рычага 5, устройство работает аналогично, Формула изобретения

Устройство для испытания образцов на прочность, содержащее станину,связанную с ней подвижную траверсу, стойку, закрепленный на ней рычаг и зах3 1430807 ваты образца, один из которых закреп- линдра, шток которого закреплен на лен на траверсе, а другой шарнирно станине, и управляющего золотниковосвязан с рычагом, о т л и ч а ю щ е — го распределителя, гидравлически свяе с я тем, что, с целью повышения 5 занного с полостями гидроцилиндра, и точности при знакопеременном нагруже- толкателем, закрепленным на втором нии за счет сохранения постоянного захвате и предназначенным для взаимоплеча приложения нагрузки, рычаг вы- действия с золотником распределителя, полнен двуплечим, устройство снабже- а стойка жестко закреплена на корпуно следящим приводом в виде гидроци- 1ð се гидроцилиндра.

Составитель А.Гуммель

Редактор А.Лежнина Техред Л.Сердюкова Корректор Л.Патай

Заказ 5334/43 Тираж 847 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
