Устройство ввода и вывода датчика состояния среды из трубопровода

Устройство ввода и вывода датчика состояния среды из трубопровода

Иллюстрации

Показать все

Реферат



Изобретение относится к химическому машиностроению и может быть использовано для обеспечения исследований коррозионно-эрозионного влияния сред, в частности водоугольной пульпы с различными добавками и ингибиторами , на материал трубопровода. Целью изобретения является расширение функциональных возможностей устройства за счет обеспечения замера углового

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

С 01 N 17/00, Г 17 D 3/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ й.А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2) ) 41 93803/23-08 (22) 11.02.87 (46) 15.10.88. Вюл. Р 38 (71) Всесоюзный научно-исследовательский и проектно-изыскательский институт трубопроводного транспорта (72)В.К.Анисимов.„ Э.И. Рукин и Ю,С. Соловьев

I (53) 621. 643 (088. 8) (56) Патент США В 2870629, кл. 73-86, 1959.

„„SU,» 143083 А 1 (54) УСТРОЙСТВО ВВОДА И BbIBOQA ДАТЧИКА СОСТОЯНИЯ СРЕДЫ ИЗ ТРУБОПРОВОДА (57) Изобретение относится к химическому машиностроению и может быть использовано для обеспечения исследований коррозионно-эрозионного влияния сред, в частности водоугольной пульпы с различными добавками и ингибиторами, на материал трубопровода. Целью изобретения является расширение функциональных возможностей устройства за счет обеспечения замера углового

1430833 положения образца в трубопроводе на разной (замеряемой) глубине погружения.

Средство з амера глубины погружения выполнено в виде продольного сквозного паза 15 в корпусе 1 и радиального упора 17 на штоке 8, размещенного

Изобретение относится к химическому машиностроению и может быть использовано для обеспечения исследований коррозионно-эрозионного влия5 ния сред, в частности водоугольной пульпы с различными добавками и ингибиторами, на материал трубопровода.

Целью изобретения является расширение функциональных возможностей устройства путем обеспечения замера углового положения образца в трубопроводе на разной (замеряемой) глубине погружения.

Средство замера глубины погружения выполнено в виде продольного сквозного паза в корпусе и радиального упора на штоке, размещенного в пазу, средство замера углового положения выполнено в виде дополнительного сквозного паза в корпусе и радиально смонтированного на держателе управляющего элемента, расположенного в дополнительном пазу, при .этом втулка установлена в корпусе с воз" можностью вращения, а на сопряженных поверхностях отверстия втулки ч конца штока выполнена ходовая резьба.

Такое выполнение устройстра обеспечи вает устанорку и замер положения об разца в трубопроводе на любой глубине при развороте относительно потока среды на угол от -90 до +90 .

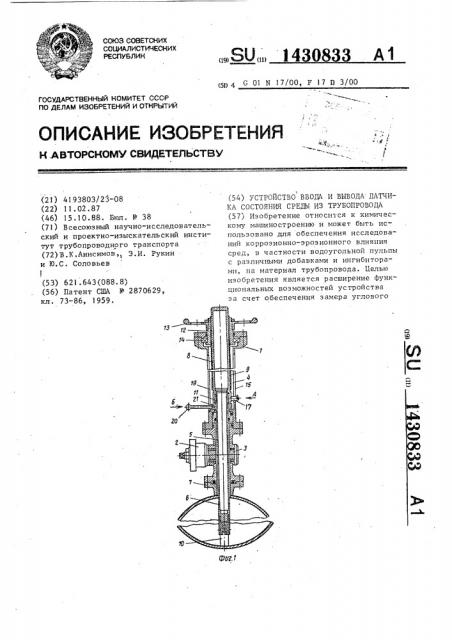

На фиг. 1 изображено устройство, разрез; на фиг. 2 — вид А на фиг. 1; на фиг. 3 - вид Б на фиг, 1.

3 5

Устройство содержит корпус 1, клапан 2 с пробкой 3, перекрывающей полость 4, сообщенную с каналом 5 (между держателем 6 и фланцем 7), шток 8 с многозаходной резьбой 9,пластинчатый образец 10 с резьбой 11, втулку

12 с маховиком 13, связанную с корпусом 1 посредством упорного подшипника

14. Устройство содержит также средст45 во замера глубины погружения держатев пазу. Средство замера углового положения выполнено в виде дополнительного сквозного паза 19 в корпусе 1 и управляющего элемента — рукоятки

20, смонтированной на фланце 21 держателя 6. 3 ил. ля 6 с образцом 10, выполненное в виде сквозного продольного паза 15 в корпусе 1, вдоль которого нанесена шкала 16, и радиального упора 17 с указателем 18 на штоке 8, расположенного в пазу 15, ширина которого равна диаметру упора 17, и средство замера углового положения образца 10, выполненное в виде сквозного продольного паза 19 в корпусе 1 и управляющего элемента-рукоятки, 20 радиально смонтированной на фланце 21 держателя 6, на поверхности которого нанесена шкала 22 углового положения .

Ввод образца 10 в трубопровод производят при открытом клапане 2. Вращая маховик 13 с втулкой 12, шток 8 ввиду его связи с упором 17 и пазом

15 поступательно перемещается вдоль корпуса 1 с держателем 6 образца 10.

По шкале 16 указателем 18 отмечают глубину погружения образца в трубопровод. При достижении заданной глубины вводят в действие средство замера углового положения образца, для чего рукояткой 20 вращают держатель

6 в пределах ширины паза 19.

Для вывода образца из трубопровода обратным вращением маховика 13 и взаимодействием при этом упора 17 с пазом 15 обеспечивают осевое перемещение штока 8. При выходе образца из канала 5 клапана 2 последний перекрывают, а корпус расстыковывают по фланцам. формула изобретения

Устройство ввода и вывода датчика состояния среды из трубопровода, преимущественно со средой под давлением, содержащее корпус с клапаном перекрытия его полости, сообщенной с каналом трубопровода, установленную в верхней части корпуса втулку и сопряженный одним концом с ее отверстием шток, другой конец которого посредством

Составитель И. Петоян

Техред М. Дидык, Корректор 0. Кравиова

Редактор И. Рыбченко

Заказ 5336/45 Тираж 847 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4!

430833 резьбы соединен с держателем датчика, глубине погружения датчика в виде связанным уплотнением с корпусом, дополнительного продольного паза в о т л и ч а ю щ е е с я тем, что, корпусе и радиально смонтированного с целью расширения функциональных на держателе управляющего элемента, возможностей, оно снабжено средством расположенного в дополнительном пазу, 5 замера глубины погружения датчика в при этом втулка установлена в корпу . виде продольного сквозного паза в -. се с возможностью вращения, а на сокорпусе и радиального упора на штоке, пряженных поверхностях отверстия размещенного в пазу, и средством за- 10 втулки и конца штока выполнена ходомера углового положения датчика на вая резьба.
