Ло 143122

Класс 21d 24о1

СССР

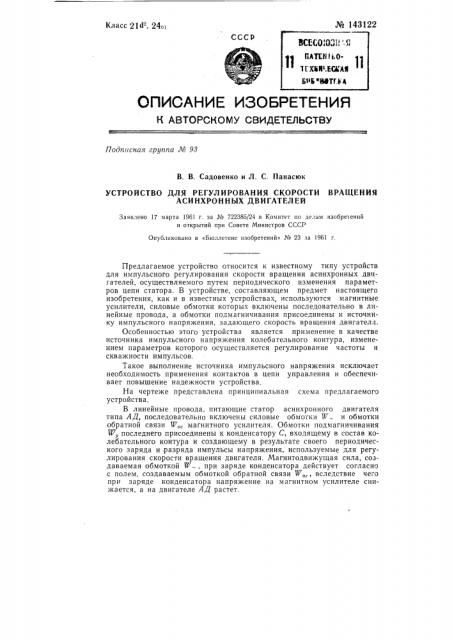

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 98

В. В. Садовенко и Л. С. Панасюк

УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ СКОРОСТИ ВРАЩЕНИЯ

АСИНХРОННЫХ ДВИГАТЕЛЕЙ

Заявлено 17 марта 1961 г. за _#_o 722385/24 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» ЛЪ 23 за 1961 г.

Предлагаемое устройство относится к известному типу устройств для импульсного регулирования скорости вращения асинхронных двигателей, осуществляемого путем периодического изменения параметров цепи статора. В устройстве, составляющем предмет настоящего изобретения, как и в известных устройствах, используются магнитные усилители, силовые обмотки которых включены последовательно в линейные провода, а обмотки подмагничивания присоединены к источнику импульсного напряжения, задающего скорость вращения двигателя.

Особенностью этого устройства является применение в качестве источника импульсного напряжения колебательного контура, изменением параметров которого осуществляется регулирование частоты и скважности импульсов.

Такое выполнение источника импульсного напряжения исключает необходимость применения контактов в цепи управления и обеспечивает повышение надежности устройства.

На чертеже представлена принципиальная схема предлагаемого устройства.

В линейные провода, питающие статор асинхронного двигателя типа АД, последовательно включены силовые обмогки W и обмотки обратной связи и „магнитного усилителя. Обмотки подмагничивания

W 1п1оoсcл еeд нHеe1го o 1п1р иHсcоoеeд иHнHеeнHbы 1 к K кKоoнHд еeнHс а тTо0р у y СC, входящему в состав колебательного контура и создающему в результате своего периодического заряда и,разряда импульсы напряжения, используемые для регулирования скорости вращения двигателя. Магнитодвижущая сила, создаваемая обмоткой W при заряде конденсатора действует согласно с полем, создаваемым обмоткой обратной связи W„, вследствие чего при заряде конденсатора напряжение на магнитном усилителе снижается, а на двигателе АД растет. № 143122

Процесс заряда конденсатора С прекращается при напряжении, близком к амплитудному значению напряжения на одной из фаз двигателя. Затем конденсатор начинает разряжаться через сопротивление

R„; при этом поле, создаваемое обмоткой W„, вычитается из поля, создаваемого обмоткой W„B результате этого напряжение на магнитном усилителе растет, а на двигателе падает. Этот процесс периодически повторяется.

Регулирование скорости двигателя осуществляется изменением частоты и скважности импульсов питающего напряжения. Это изменение производится путем увеличения или уменьшения зарядного R, и разрядного R сопротивлений.

Характеристика магнитного усилителя должна иметь такие данные, чтобы можно было с помощью небольших по величине токов управле ния создавать необходимую кратность изменения напряжения на двигателе. Большие коэффициенты усиления достигаются с помощью положительной обратной связи.

Наилучший режим устойчивого колебательного процесса практически достигается при коэффициенте обратной связи К„„— 0,92 — 0,97. е

Предмет изобретения

Устройство для регулирования скорости вращения асинхронных двигателей с магнитными усилителями, силовые обмотки которых включены последовательно в линейные провода, а обмотки подмагничивания присоединены к источнику импульсного напряжения, задающего скорость вращения двигателя, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности устройства путем устранения контактов в цепи, управления, в качестве указанного источника применен колебательный контур, изменением параметров которого регулируется частота и скважность импульсов. № 143122
