Реферат



Изобретение относится к переработке пластических масс. Оно м. б. использовано в литьевых машинах для литья под давлением. Цель изобретения - увеличение производительности литьевой машины за счет сокращения времени удаления изделий. Для этого на передней неподвижной плите , механизма смыкания смонтированы направляющие с установленной на них кареткой . Каретка снабжена рукой с захватным устройством и приводом. Цилиндр перемещения каретки снабжен UITOKOM. На подвижной плите механизма смыкания установлен кронштейн с возможностью перемещения по направляющим. На направляющих закреплена упорная планка. В кронштейне установлены толкатели с возможностью перемещения и взаимодействия с упорной планкой и кареткой. Шток цилиндра перемещений каретки сообщен с кронштейном. Цри раскрытии полуформ толкатели взаимодействуют с упорной планкой и кареткой. При этом каретка останавливается , а шток цилиндра перемещений продолжает движение. В порщневую полость цилиндра перемещений подается под давлением рабочая жидкость. При этом кронштейн остается неподвижным, а каретка перемещается в обратном направлении со снятым изделием. В конце хода каретки происходит вынос изделия рукой с захватным устройством из зоны формующей оснастки. 5 ил. о (Л

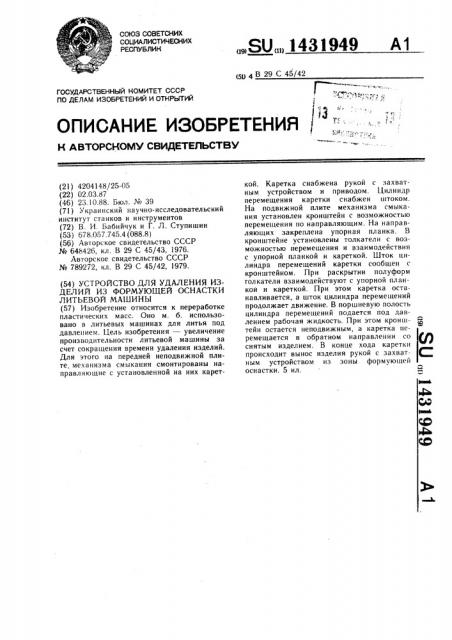

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1431949 А1 (д) 4 В 29 С 45/42

Г

1м,„.,„

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4204148/25-05 (22) 02.03.87 (46) 23.10.88. Бюл. ¹ 39 (71) Украинский научно-исследовательский институт станков и инструментов (72) В. И. Ьабийчук и Г. Л. Ступишин (53) 678.05?.745.4 (088.8) (56) Авторское свидетельство СССР № 648426, кл. В 29 С 45/43, 1976.

Авторское свидетельство СССР № 789272, кл. В 29 С 45/42, 1979. (54) УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ ИЗДЕЛИЙ ИЗ ФОРМУЮЩЕЙ ОСНАСТКИ

ЛИТЪЕВОЙ МАШИНЫ (57) Изобретение относится к переработке пластических масс. Оно м. б. использовано в литьевых машинах для литья под давлением. Цель изобретения — увеличение производительности литьевой машины за счет сокращения времени удаления изделий.

Для этого»а передней неподвижной плите, механизма смыкания смонтированы направляющие с установленной на них кареткой. Каретка снабжена рукой с захватным устройством и приводом. Цилиндр перемещения каретки снабжен штоком.

На подвижной плите механизма смыкания установлен кронштейн с возможностью перемещения по направляющим. На направляющих закреплена упорная планка. В кронштейне установлены толкатели с возможностью перемещения и взаимодействия с упорной планкой и кареткой. Шток цилиндра перемещений каретки сообщен с кронштейном. При раскрытии полуформ голкатели взаимодействуют с упорной планкой и кареткой. При этом каретка останавливается, а шток цилиндра перемещений продолжает движение. В поршневую полость цилиндра перемещений подается под давлением рабочая жидкость. При этом кронш- ф тейн остается неподвижным, а каретка перемещается в обратном направлении со снятым изделием. В конце хода каретки происходит вынос изделия рукой с захват- С ным устройством из зоны формующей оснастки. 5 ил.

1431949

Изобретение относится к переработке пластических масс и может быть использовано в литьевых машинах для литья под давлением.

Цель изобретения — увеличение производительности литьевой машины за счет сокращения времени удаления изделий.

На фиг. 1 изображено устройство для удаления изделий из формующей оснастки, общий вид; на фиг. 2 — то же, вид сверху; на фиг. 3 — вид А на фиг. 2; на фиг. 4 — разрез Б — Б на фиг. 2; на фиг. 5 — разрез

 — В на фиг. 2.

Устройство для удаления изделий из формующей оснастки литьевой машины содержит кронштейн 1 (фиг. 1), установленный на передней неподвижной плите 2 механизма смыкания литьевой машины.

Кронштейн I соединен с направляющими 3, на которых установлена каретка 4 с рукой 5, снабженной захватным устройством 6. Рука 5 снабжена также приводом 7, а каретка 4 — цилиндром 8 ее перемещений со штоком 9. Кронштейн 10 установлен на подвижной плите 1! механизма смыкания с возможностью перемещения по направляющим 3. Упорная планка 12 закреплена на направляющих 3 и предназначена для ограничения перемещений каретки 4.

Цилиндр 8 перемещений каретки 4 содержит крышки 13 и 14 (фиг. 5) и поршень t5. Каретка 4 содержит опоры 16 скольжения (фиг. 2), по которым она перемещается по направляющим 3. Шток 9 соединен с кронштейном 10 с помощью резьбовой тяги 17, обоймы 18 и штифта 19.

Резьбовая тяга 17 ввинчена в резьбовую втулку 20, ввинченную в кронштейн 10.

Резьбовые соединения кронштейна 10, резьбовой втулки .20 и резьбовой тяги 17 фиксируются контргайками 21 и 22.

В кронштейне 10 установлены втулки 23 (фиг. 4) с тол кател ям и 24. Рез ьбовое соединение втулок 23 и толкателей 24 зафиксировано контргайкой 25. Толкатели 24 соединены с пластиной 26 и установлены в кронштейне 10 с возможностью взаимодействия с упорной планкой 12 и кареткой при выталкивании изделий.

На передней неподвижной плите 2 и подвижной плите 11 установлена формующая оснастка, состоящая из полуформ 27 и 28, в которых формуется изделие (фиг. 2 и 3).

Устройство для удаления изделий из формующей оснастки литьевой машины работает следующим образом.

После окончания формования изделия

29 в формующей оснастке производится раскрытие механизма смыкания и подвижная плита 11 движется назад, раскрывая полуформы 27 и 28. Кронштейн 10 движется совместно с подвижной плитой 11 и тянет каретку 4 через резьбовую втулку 20, резьбовую тягу 17 и шток 9.

Так как в процессе перемещения каретки 4 давление подается в штоковую полость цилиндра 8, то каретка прижата к

5 подвижной плите 11. Каретка 4 перемещается опорами 16 скольжения по направляющим 3, транспортируя руку 5 с приводом 7 и захватным устройством 6. В процессе раскрытия полуформ 27 и 28 рука 5 с захватным устройством 6 вводится в разъем между полуформами 27 и 28 приводом 7. Захватное усройство 6 производит зажим изделия 29. В момент сталкивания изделия 29 с полуформы 28 выталкивателем механизма смыкания (не показан) толкатели 24 !

5 втулками 23 наезжают на упорную планку 12, которая зафиксирвана на направляющих 3.

В процессе дальнейшего движения подвижной плиты 1! на участке механического выталкивателя механизма смыкания кронштейн 10 через резьбовую тягу 17 тянет шток 9. Но толкатели 24, взаимодействуя с упорной пла нкой 12 через втулки 23, взаимодействуют также с кареткой 4 через пластину 26. При этом каретка 4 останавливается, а шток 9 выдвигается из

25 цилиндра 8.

Принудительное выдвижение штока 9 из цилиндра 8 в процессе выталкивания изделия 29 является командой на подачу рабочей жидкости под давлением в поршневую полость цилиндра 8. При этом поршень 15 через шток 9 упирается в резьбовую тягу 17, резьбовую втулку 20.

Кронштейн 10 остается неподвижным, а каретка 4 опорами 16 скольжения перемещается по направляющим 3. Происходит отвод каретки 4 от подвижной плиты 11 и тем самым производится съем изделия

29 захватным устройством б с полуформы 28.

В конце хода каретки 4 производится вывод руки 5 с захватным устройством б и изделием 29 нз разъема между полуформами 28 и 27. После вывода руки 5 производится смыкание полуформ 28 и 27.

Подвижная плита 11 движется к передней неподвижной плите 2 и кронштейн 10 через резьбовую втулку 20, резьбовую тягу 17 и шток 9 производит перемещение каретки 4 по направляющим 3. После смыкания полуформ 27 и 28 каретка 4 и, соответственно, рука 5 с захватным устройством 6 и изделием 29 находятся в зоне выгрузки изделия 29. Захватное устройство б освобождает изделие 29, которое падает на транспортер или в тару. Устройство для удаления изделий из формующей оснастки переключением давления рабочей жидкости в штоковую полость цилиндра 8, подготавливается к следующему циклу. При этом каретка 4 подводится к подвижной плите 11. Перемещением подвижной плиты 11 при размыкании полуформ 27 и 28 начинается следующий цикл.

1431949

Формула изобретения

Фиг.1

Устройство для удаления изделий из формующей оснастки литьевой машины может производить съем и вынос различных по размерам и конфигурации изделий.

Для обеспечения универсальности устройства в нем предусмотрены регулировки для переналадки на различные изделия.

При переналадке на новое изделие осуществляется регулировка полжения каретки 4 относительно подвижной плиты 11 и соответственно полуформы 28. Вращением резьбовой втулки 20 производится перемещение каретки 4 относительно кронштейна

10. При этом резьбовая тяга 17. остается неподвижной, так как обойма 18 зафиксирована от поворота в пластине 26.

Осуществляется одновременное перемещение резьбовой втулки 20 относительно кронштейна 10 и резьбовой тяги 17 относительно резьбовой втулки 20, так как они имеют разного направления резьбу. После регулировки фиксация резьбовых соединений производится затяжкой контргаек 21 и 22.

В зависимости от положения каретки 4 относительно подвижной плиты 11 изменяется и длина толкателей 24. Вращением втулки 23 производят изменение длины толкателя 24. После регулировки длины производят фиксацию толкателей 24 во втулке 23 затяжкой контргайки 25.

Синхронизация момента начала выталкивания изделия 29 с полуформы 28 вытал кивателем механизма (не показан) смыкания и остановки каретки 4 осуществляется регулировкой положения упорной планки 12 на направляющих 3.

Изобретение позволяет сократить время удаления изделий из формующей оснастки за счет осуществления ввода руки, захвата изделия 29 и съема отливаемого изделия

29 с полуформы во время движения подвижной плиты !1 при размыкании формы.

Изобретение позволяет осуществлять удаление отливаемых изделий из формующей оснастки литьевой формы при гидравлической и механической выталкивающей системе механизма смыкания.

Устройство для удаления "изделий из формующей оснастки литьевой машины, содержащее направляющие, закрепленные на передней неподвижной плите механизма смыкания, установленную на направляющих каретку с рукой, снабженной захватным устройством, привод руки и цилиндр со

20 штоком для перемещения каретки, отличаюи1ееся тем, что, с целью увеличения производительности литьевой машины за счет сокращения времени удаления изделий, устройство снабжено кронштейном, установленным на подвижной плите механизма смыкания с возможностью перемещения по направляющим, упорной планкой, закрепленной на направляющих для ограничения перемещения каретки, и толкателями, установленными в кронштейне с возможностью

ЗО перемещения и взаимодействия с упорной планкой и кареткой при выталкивании изделий, причем шток цилиндра перемещения каретки соединен с кронштейном.

25 г

10 1б 8!

43!949

Фиг.z

1431949

gy 10 f7

7 5
