Класс 29а 6оа № 143)95 ссср

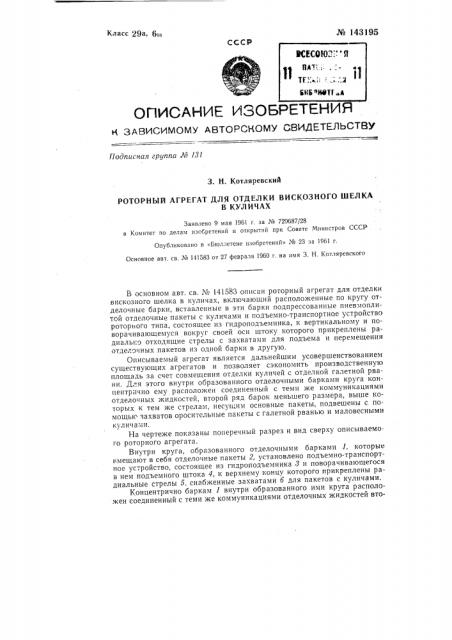

ОПИСАНИЕ ИЗОБРЕТЕНИН

Н ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Л3 131

3. H. Котляревский

РОТОРНЫЙ АГРЕГАТ ДЛЯ ОТДЕЛКИ ВИСКОЗНОГО ШЕЛКА

В КУЛИЧАХ

Заявлено 9 мая 1961 г. за № 729687/28 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 23 за 1961 г.

Основное авт. св. № 141583 от 27 февраля 1960 г. на имя 3. Н. Котляревского

В основном авт. св. М 141583 описан роторный агрегат для отделки вискозного шелка в куличах, включающий расположенные по кругу отделочные барки, вставленные в эти барки подпрессованные пневмоплитой отделочные пакеты с куличами и подъемно-транспортное устройство роторного типа, состоящее из гидроподъемника, к вертикальному и поворачивающемуся вокруг своей оси штоку которого прикреплены радиально отходящие стрелы с захватами для подъема и перемещения отделочных пакетов из одной барки в другую.

Описываемый агрегат является дальнейшим усовершенствованием существующих агрегатов и позволяет сэкономить производственную площадь за счет совмещения отделки куличей с отделкой галетной рвани. Для этого внутри образованного отделочными барками круга концентр;1чно ему расположен соединенный с теми же коммуникациями отделочных жидкостей, второй ряд барок меньшего размера, выше которых к тем же стрелам, несущим основные пакеты, подвешены с помощьк захватов оросительные пакеты с галетной рванью и маловесными куличами.

На чертеже показаны поперечный разрез и вид сверху описываемого роторного агрегата.

Внутри круга, образованного отделочными барками 1, которые вмeцrают в себя отделочные пакеты 2, установлено подъемно-транспортное ус-.ройство, состоящее из гидроподъемника 3 и поворачивающегося в нем подъемного штока 4, к верхнему концу которого прикреплены радиальные стрелы 5, снабженные захватами б для пакетов с куличами.

Концентрично баркам 1 внутри образованного ими круга расположен соединенный с теми же коммуникациями отделочных жидкостей вто№ 143195 рой круг барок 7 меньшего размера, над которыми к стрелам б с помощью дополнительных захватов 8 подвешены оросительные пакеты 9 с галетной рванью и маловесными куличами.

Принцип работы роторного агрегата заключается в следующем.

При движении штока 4 вверх находящиеся в барках 7 пакеты 9 поднимаются, а затем при повороте штока 4 на угол, соответствующий шагу о-делочных барок, переносятся к последующей барке и для осуществления очередной технологической операции при опускании штока 4 погружаются в нее.

Все остальные операции производятся в соответствии с технологическим процессом, описанным по авт. св. № 141583.

Предмет изобретения

Роторный агрегат для отделки вискозного шелка в куличах по авт. св. № 141583, отличающийся тем, что, с целью экономии производственной площади путем объединения в одном агрегате отделки куличей и отделки галетной рвани, внутри круга, образованного барками для пакетов, концентрично ему расположен соединенный с тежи же коммуникациями отделочных жидкостей второй ряд барок меньшего размера, выше которых к тем же стрелам, несущим основные пакеты, подвешены с помощью захватов оросительные пакеты с галетной рванью и маловесными куличами. № 143195
