,й|в 143197

Класс 30с, 1...

СССР

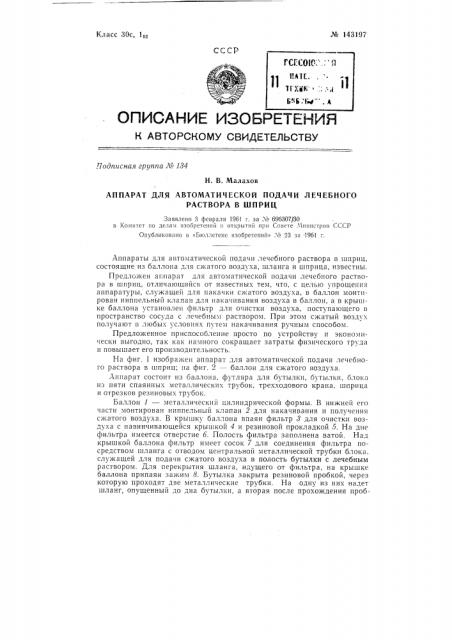

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ .г1одписная группа Л 184

Н. В. Малахов

АППАРАТ ДЛЯ АВТОМАТИЧЕСКОЙ ПОДАЧИ ЛЕЧЕБНОГО

РАСТВОРА В ШПРИЦ

Заявлено 3 февраля !96! г. за М 696307/30 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Б|оллетене изобретений >, C 23 за !961 г.

Аппараты для автоматической подачи лечебного раствора в шприц, состоящие из баллона для сжатого воздуха, шланга и шприца, известны.

Предложен агпарат для автоматической подачи лечебного раствора в шприц, отличающийся от известных тем, что, с целью упрощения

BHH3PBT iiPbI, C t! > жаЩЕЙ J„ilkl HBKBiII

Предложенное приспособление просто Но устройству и экономически выгодно, так как намного сокращает затраты физического труда и повышает его производительность.

На фиг. 1 изобра>кен аппарат для автоматической подачи лечебного раствора в шприц; на фиг. 2 — баллон для сжатого воздуха.

Аппарат cocToHT HB баллона, ф) T1klpB для буTblлкн, б1 Tblл| н, I) 101 l из пяти спаянных металлических трубок, трехходового крана. шприца и отрезков резиновых трубок.

Баллон 1 — металлический цилиндрической формы. В нижней его части монтирован ниппельньш клапан 2 для накачивания и получегн|я сжатого воздуха. В крышку баллона впаян фильтр 8 для очистки воздуха с навинчивающейся крышкой 4 и резиновой прокладкой 5. На дне фильтра имеется отверстие б. Полость фильтра заполнена ватой. Над крышкой баллона фильтр имеет сосок 7 для соединения фильтра посредством шланга с отводом центральной металлической трубки блока, служащей для подачи сжатого воздуха в полость бутылки с лечебным раствором. Для перекрытия шланга, идущего от фильтра, на крышке баллона припаян за>ким 8. Бутылка закрыта резиновой пробкой, через которую проходят две металлические трубки. На одну из них надет шланг, опущенный до дна бутылки, а вторая после прохождения пробМ 143197 ки остается открытой в полости бутылки. Три отвода в верхней части центральной трубки укреплены под прямым углом. К одному трубоотводу,.посредством и ланга, присоединен сосок фильтра баллона с с>катым воздухом, а,к..остальным двум присоединены, также посредством шлангрв, два трехходовых крана, которые, в свою очередь, соединены со шприцами.

Действует прибор следующим образом: сжатый воздух из баллона через фильтр йо шлангу и трубочки блока поступает в пространство верхней части бутылки с раствором. Сжатый воздух давит на лечебный раствор, а раствор по центральной трубочке под давлением поступает в трубочки со шлангагпи, соединенными с шприцами.

Аппарат рекомендован для применения в птицеводческих хозяйствах.

Предмет изобретения

Аппарат для автоматической подачи ле ебного раствора в шприц, состоящий из баллона для сжатого воздмха, шланга и шприца, отл ии а ю шийся тем, что. с пслью упрощения аппаратуры, служащей для накачки сжатого воздуха, в баллон монтирован ниппельный клапан, допускающий применение ручного насоса, а для устранения заноса с воздухом мпкрофлоры в баллоне установлен воздушный фильтр. № 143197

Фтю,2

Формат бум. 70 ;; 108, ы.

Тираня 400

ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М, Черкасский пер., д. 2 б

О гнем 0,26 изд, л.

Цсца 4 коп.

Поди, к печ. 9/11 — 62 г

Зак. 442 16

Типография, пр. Сапунова, 2.

Составил описание К. С. Стогов

Редактор М. И. Бородина Текред A. A. Камышникова Корректор Г. Кудрявцева
