М 1И22

Класс 35i, 2

ПЙТ НТ .HR ИЗОБРЙТЙИИ .

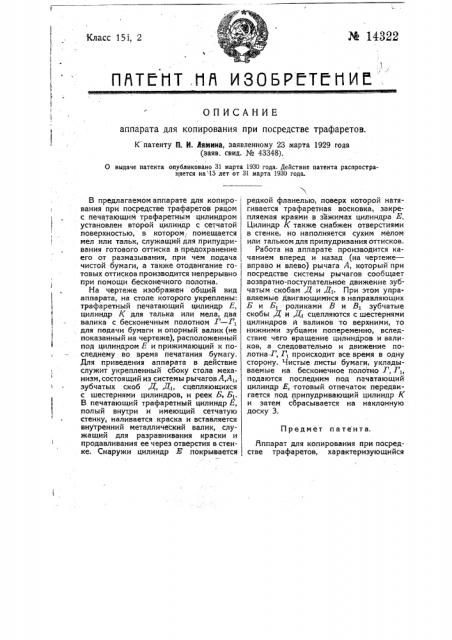

ОПИСАНИЕ аппарата для копирования при посредстве трафаретов.

К патенту П. И. Лямина, заявленному 23 марта 1929 года (ваяв. свид. № 43348).

0 выдаче патента опубликовано 31 марта 1930 года. Действие патента распространяется на 15 лет от 31 марта 1930 года.

Предмет патента.

В предлагаемом аппарате для копиро- вания при посредстве трафаретов ряцом с печатающим трафаретным цилиндром установлен второй цилиндр с сетчатой поверхностью, в котором, помещается мел или тальк, служащий для припудривания готового оттиска в предохранение его от размазывания, при чем подача чистой -бумаги, а также отодвигание го- товых оттисков производится непрерывно при помощи бесконечного полотна.

На чертеже изображен общий вид аппарата, на столе которого укреплены: трафаретный печатающий цилиндр Е, цилиндр К для талька или мела, два валика с бесконечным полотном à — Г, для подачи бумаги и опорный валик (не показанный на чертеже), расположенный под цилиндром Е и прижимающий к последнему во время печатания бумагу.

Для приведения аппарата в действие служит укрепленный сбоку стола механизм, состоящий из системы рычагов А,Аь зубчатых скоб,7, Д, сцепляющихся с шестернями цилиндров, и реек Б, Б1.

В печатающий трафаретный цилиндр Е, полый внутри и имеющий сетчатую стенку, наливается краска и вставляется внутренний металлический валик, служащий для разравнивания краски и продавливания ее через отверстия в стенке. Снаружи цилиндр E покрывается редкой фланелью, поверх которой натягивается трафаретная восковка, закрепляемая краями в зажимах цилиндра Ж

Цилиндр К также снабжен отверстиями в стенке, но наполняется сухим мелом или тальком для припудривания оттисков.

Работа на аппарате производится качанием вперед и назад (на чертеже— вправо и влево) рычага А, который при посредстве системы рычагов сообщает возвратно-поступательное движение зубчатым скобам Д и Я1. При этом управляемые двигающимися в направляющих

Б и Б роликами В и В1 зубчатые скобы Д и Д сцепляются с шестернями цилиндров и валиков то верхними, то нижними зубцами попеременно, вследствие чего вращение цилиндров и валиков, а следовательно и движение полотна-Г, Г1 происходит все время в одну сторону. Чистые листы бумаги, укладываемые на бесконечное полотно Г,Г1, подаются последним под пзчатающий цилиндр Е,-готовый отпечаток передвигается под припудривающий цилиндр К и затем сбрасывается на наклонную доску 3.

Йппарат для копирования при посредстве трафаретов, характеризующийся

1 тем, что рядом с трафаретным цилин- к валикам Е и К предусмотрено бескодром установлен второй цилиндр К нечное полотно для приведения в двис сетчатой поверхностью, для помещения жение которого служат рычаг А, A>, зубв нем талька или мела, с целью припу- i чатые скобы Д, Д, сцепляющиеся с шедривания оттисков, а для подачи бумаги стернями, и рейки Ь, Б.
