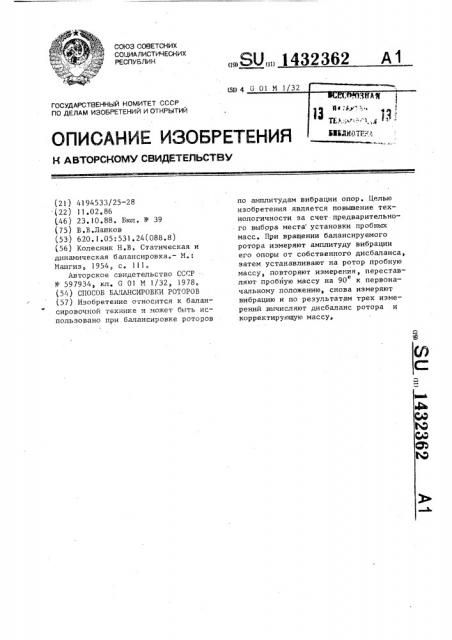

Способ балансировки роторов

Способ балансировки роторов

Иллюстрации

Показать все

Реферат



Изобретение относится к балансировочной технике и может быть использовано при балансировке роторов по амплитудам вибрации опор. Целью изобретения является повышение технологичности за счет предварительного выбора места установки пробных масс. При вращении балансируемого ротора измеряют амплитуду вибрации его опоры от собственного дисбаланса, затем устанавливают на ротор пробную массу, повторяют измерения, переставляют пробную массу на 90° к первоначальному положению, снова измеряют вибрацию и по результат ам трех измерений вычисляют дисбаланс ротора и корректирующую массу.

СВОЗ СОВЕТСНИХ

СО1.1ИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (2)) 4194533/25-28 (22) 11.02,86 (.46) 23.10.88, Бюл. № 39 (75) В.В.Лашков (53) 620.1.05:531.24(088.8) (56) Колесник Н.В. Статическая и динамическая балансировка. — М.:

Машгиз, 1954, с. 111.

Авторское свидетельство СССР № 597934, кл, G 01 N 1/32, 1978, (54) СПОСОБ БАЛАНСИРОВКИ РОТОРОВ (57) Изобретение относится к балансировочной технике и может быть использовано при балансировке роторов

„„SU„„1432362 А1 по амплитудам вибрации опор. Целью изобретения является повьппение технологичности за счет предварительного выбора места установки пробных масс. При вращении балансируемого ротора измеряют амплитуду вибрации его опоры от собственного дисбаланса, затем устанавливают на ротор пробную массу, повторяют измерения, переставляют пробную массу на 90 к первоначальному положению, снова измеряют вибрацию и по результатам трех измерений вычисляют дисбаланс ротора и корректирующую массу, 1432362

Формула изобретения

Составитель В.Тихомиров

Техред M.Дидык Корректор С.Черни

Редактор И.Дербак

Заказ 5416/34

Тирчж 847

Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграФическое предприятие, r. Ужгород, ул. Проектная, 4

Изобретение относится к балансировочной технике и может быть использовано при балансировке роторов на месте установки по амплитудам вибрации опор.

Цель изобретения - повышение технологичности за счет предварительного выбора места установки пробных масс.

Способ осуществляют следующим обра10 зом.

Балансируемый ротор приводят во вращение и измеряют амплитуду вибрации опоры от собственного дисбаланса 15 ротора. На ротор устанавливают пробную массу и снова измеряют амплитуду вибрации вращающегося ротора. Затем пробную массу переставляют на 90 к о первоначальному положению и в третий

pas повторяют измерения.

По результатам трех измерений графически или аналитически вычисляют дисбаланс ротора, а также корректирующую массу и угол ее установки на роторе.

Способ балансировки роторов, заключающийся в том, что приводят ротор во вращение, измеряют амплитуду вибрации опоры ротора, устанавливают на него пробную массу с известным дисбалансом, повторяют измерения и вычисляют дисбаланс ротора, о т л и ч а ю щ и й— с я тем, что, с целью повьппения технологичности, пробную массу устанавливают последовательно в две точки, расположенные под углом 90 одна к дру0 гой.
