Реферат



Изобретение относится к научной и прикладной фотографии. .Фотографический материал предназначе н для фотографических и рентгенографических исследований. Между прозрачной подложкой и фотографической эмульсией расположены прозрачный токопррводящий и адгезионный слои. Для повышения чувствительности в момент экспонирования на фотоматериал подают импульсы высокого напряжения. Использование представленного изобретения позволяет снизить величину импульса рабочего напряжения, прикладьшаемого к фотографическому материалу, в 10 раз при достижении такой же величины эффекта увеличения чувствительности фотоматериала и улучшить качество изображения. 1 з.п. ф-лы, 1 табл. (Л

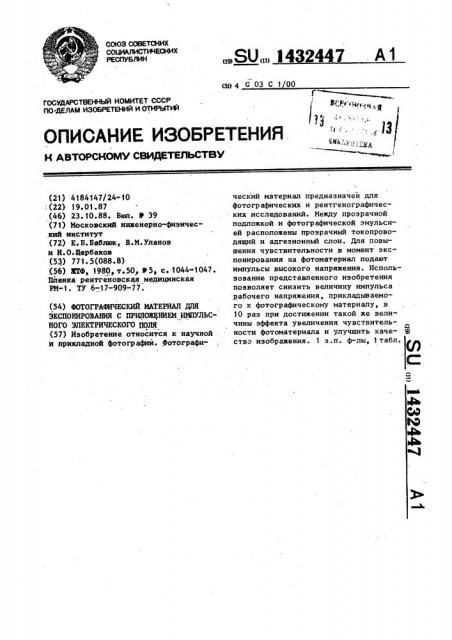

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИ ВЕСКИХ

РЕСПУБЛИК (504 G03 C t 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ГЮ ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPbITHA (21) 4 t 84147/24-10, (22) 19.01.87 (46) 23. t0.88. Бюп. У 39 (71) Московский инженерно-физичес,кий институт .(72) Е.Б.Баблюк, В.М.Уланов и И.О.Щербаков (53) 771.5(088.8) (56) И!Ф, 1980, т.50 Â5, с. 1044»1047.

Пленка рентгеновская медицинская

РМ-1. ТУ 6-17-909-77. (54) ФОТОГРАФИЧЕСКИЙ МАТЕРИАЛ ДЛЯ

ЭКСПОНИРОВАНИЯ С ПРИЛО)ЩНИЕИ ИИПУЛЬСНОГО ЭЛЕКТРИЧЕСКОГО ПОЛЯ (57) Изобретение относится к научной и прикладной фотографии. Фотбграфи,. SU„„1432447 A 1

I ческий материал предназначен для фотографических и рентгенографических исследований. Между прозрачной подложкой и фотографической эмульсией расположены прозрачный токопроводящий и адгезионный слои. Для повышения чувствительности в момент экспонирования на фотоматериал подают импульсы высокого напряжения. Использование представленного изобретения позволяет снизить величину импульса рабочего напряжения, прикладываемого к фотографическому материалу, в

10 раз при достижении такой же величины эффекта увеличения чувствительности фотоматериала и улучшить каче- Ж стал иапбраиааия. 1 S.ï. ф-лы, табл.

1432447

Изобретение относится к фотографии и может быть использовано для регистрации оптической информации . и при рентгенографии.

Цель изобретения — улучшение фотографических н эксплуатационных характеристик фотоматериала.

Пример 1. Известный фотоматериал помещают между двумя элект- 1О родами, на которые в момент экспонирования подают высокое напряжение.

Один из электродов, через который прбводят экспонирование, выполнен в виде металлической сетки. Экспониро- 15 ванне проводят импульсной лампой

ИФК-120 с длительностью вспышки 1мкс либо источником импульсного рентгеновского излучения МИРА-2Д с длительностью импульса 20 нс и средней энер- 2О гней рентгеновского излучения в импульсе 120 кэВ. После экспонирования фотографический материал обрабатывао ют при 20 С в стандартном рентгеновском проявителе "Рентген-2" в течение 5 мин, промывают и фиксируют в фиксирующем растворе БКФ-2 в течение

8 мин. В результате подачи электрического высоковольтного импульса происходит повышение чувствительности 3Ц используемой рентгеновской пленки

РМ-1 толщиной 170 мкм в IO раз, причем для этого требуется напряжение

40 кВ.

II р и м е р 2. На триацетатную . основу напыпяют непрозрачный для видимого света слой алюминия или меди, Удельное сопротивление слоя для создания равномерного поля по площади кадра должно быть не более 40 Ом(см. щ

Затем наносят адгеэионный спой, состоящий из 1 -ной водной дисперсии желатины, а затем эмульсионный слой.

В качестве эмульсионного слоя используют эмульсию PM-1, Толщина адгезион- 45 ного слоя 2 мкм, эмульсионного 10 мкм.

Экспонирование фотографического материала производят импульсной лампой

ИФК-120 с длительностью импульса

1 мкс либо источником импульсного

- рентгеновского излучения МИРА-2Д с длительностью импульса 20 нс и средней энергией в импульсе 120 кэВ. После экспонирования фотографический материал обрабатывают по примеру 1.

Повышение чувствительности в 10 раз происходит при рабочем напряжении

4 кВ, в то время как для такого же повышения чувствительности при исполь зов анни иэ вес тного фотографического материала требуется напряжение

40 кВ.

Однако для экспонирования фотографического материала по примеру 2 требуется наличие другого прозрачного электрода, через который на эмульсионный слой падает свет. В качестве такого электрода обычно используется металлическая сетка. Это создает ряд неудобств при экспонировании и ухудшает качество изображения, так как металлическая сетка, через которую производится экспонирование фотоматериала,. создает дополнительные искажения изображения, Пример 3. На стеклянную подложку напыляют слой диоксида олова с удельным сопротивлением менее 40 Ом/см в соответствии с ТУ.

Затем наносят адгезионный и змульсионный слои по примеру 2. Слой двуокиси олова пропускает 98 падающего света. Экспонирование фотографического материала с приложением электрического поля производят через подложку и токопроводящий слой. После экспонирования фотографический материал обрабатывают по примеру 1. В качестве второго электрода используют электрод, выполненный.из металла или металлического сплава, например меди, алюминия, латуни н т.п., напыленного на эмульснонный слой эмульсии.

Недостатком фотографического материала по примеру 3 является слабая адгеэия эмульсионного слоя к оловодиоксидному слою.

Ii p и м е р 4. В качестве адгезионного слоя между оловодиоксидным и эмульсионным слоями выбран сополимер винилиденхлорида, бутилакрилата и итаконовой кислоты в соотношении

83:15:2, мас. .

Пример 5. В качестве адгезионного слоя выбран сополимер винилиденхлорида, зтнлакрилата н нтаконовой кислоты в соотношении 83: 15:

:2, мас., Пример 6. В качестве адгезионного слоя выбран сополимер винилиценхларида, винилхлорида, бутилакрилата и итаконовой кислоты в соотношении 63:30:5:2, мас. .

Результаты испытаний адгезионной прочности слоя на сдвиг приведены в таблице.

1432447

Пример Прочность, кгс/см, со слоем вуокиси олова с эмульсионным желатиновым

Формула изобретения

Составитель В. Кондратьев

Т ехр ед Л. Олийн ык Корректор В.Романенко

Редактор А.Козориз

Заказ 5437/38

Тираж 442 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Из результатов, приведенных в таблице, видно, что наиболее подходящим для использования является сополимер по примеру 4, так как он обладает одинаковыми адгезионными свойствами по отношению как к слою диоксида олова, так и к эмульсионному слою.

Пример, .7. В качестве подложки используют стекло. На него распыляют токопроводящий слой диоксида олова, обладающий 987-ным пропусканием света и удельным сопротивлением

20 Ом/см. Адгезионным слоем служит сополимер по примеру 4. Поверх адге-. зионного слоя поливают эмульсию PN-1.

Экспонирование осуществляют через стекло. В качестве источника света используют импульсную лампу ИФК-120.

Длительность импульса 0,3 мкс. После экспонирования фотографический материал обрабатывают по примеру 1.

При использовании фотографического материала обычного строения эффект повышения чувствительности в 10 раз достигается при длительности импуль. са 0,3 мкс и рабочем напряжении на выходе высоковольтного генератора

40 кВ. При использовании предложенно го фотографического материала, гдеповерх эмульсионного слоя напыпяют

-г слой алкииния с удельным сопротивлением 20 Ом/см, то же повышение чувствительности достигается при укаэанной длительности импульса, но рабочем напряжении на выходе высоковольтного генератора 4 кВ. Это позволяет снизить уровень опасности при работе с с высоковольтной аппаратурой.

Благодаря прозрачности оловодйок-. сидного слоя качество изображения

15 выше, чем при использовании металлической сетки, прижатой к эмульсии, 20 1. Фотографический материал для экспонирования с приложением импульсного электрического поля, включающий подложку, эмульсионный адгеэиоиный слой, отличающийся

2 тем, что, с целью улучшения фотографических и эксплуатационных характеристик, подложка выполнена из стекла и на ней последовательно расположены прозрачный оловодиоксидный, адге30 зионный, эмульсионный и непрозрачный токопроводящий слои, причем адгеэионный слой образован сополимером винилиденхлорида, бутилакрилата и итаконовой кислоты в массовом соотношении 85:15:2, а удельное сопротивление олсводиоксидного и непрозрачного токопроводящего слоев не превышает

40 Ом/см.

2. Фотографический материал по

4р и. 1, отличающийся тем, что токопроводящий слой выполнен 1юз меди, или алюминия, или латуни.
