Низковольтный стабилизатор постоянного напряжения

Низковольтный стабилизатор постоянного напряжения

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и может быть использовано во вторичных источниках электропитания. Цель изобретения - повьшение стабильности выходного напряжения. Стабилизатор содержит регулирующий транзистор , включенный между выводами для подключения основного питающего напряжения и нагрузки, источник опорного напряжения, включенный между общей шиной и Бьгеодом для подключения вспомогательного питающего напряжения , потенция которого ниже потенциала общей шины, .усилитель обратной связи и компенсирующую цепь. Ограничительный элемент включен между общей шиной и выводом для подключения вспомогательного питающего напряжения и выполнен в виде двух последовательно соединенных резисторов, к точке соединения которых подключен неинвертирующий вход усилителя обратной связи. Обеспечиваются одновременно снижение минимального напряжения и уменьшение нестабильности выходного напряжения. 1 ил. (О (Л С

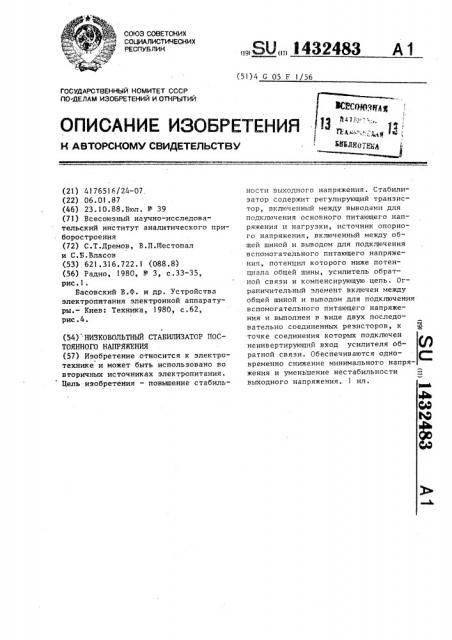

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

»SU„„1 432483 А 1 (51)4 G 05 F 1/56

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО;ДЕЛАМ ИЗОБРЕТЕНИЙ И О П-(РЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ, „., „. „„И

К A BTGPCHOIVIV СВИДЕТЕЛЬСТВУ 1Я 1УЦ; (54) НИЗКОВОЛЬТНЫЙ СТАБИЛИЗАТОР ПОСТОЯННОГО НАПРЯЖЕНИЯ (57) Изобретение относится к электротехнике и может быть использовано во вторичных источниках электропитания.

Цель изобретения — повышение стабиль(21) 41765)6/24-07 (22) 06.01.87 (46) 23.10.88.Бюл. Р 39 (71) Всесоюзный научно-исследовательский институт. аналитического приборостроения (72) С.Т.Дремов, В.П 111естопал и С.Б.Власов (53) 621.316.722.1 (088.8) (56) Радио, 1980, Р 3, с.33-35, рис.1.

Басовский В.Ф. и др. Устройства электропитания электронной аппаратуры. — Киев: Техника, 1980, с.62, рис.4. ности выходного напряжения. Стабилизатор содержит регулирующий транзистор, включенный между выводами для подключения основного питающего напряжения и нагрузки, источник опорного напряжения, включенный между общей шиной и выводом для подключения вспомогательного питающего напряжения, потенцил которого ниже потенциала общей шины, усилитель обратной связи и компенсирующую цепь. Ограничительный элемент включен между общей шиной и выводом для подключения вспомогательного питающего напряжения и выполнен в виде двух последовательно соединенных резисторов, к точке соединения которых подключен неинвертирующий вход усилителя об" ратной связи. Обеспечиваются одновременно снижение минимального напряжения и уменьшение нестабильности выходного напряжения. 1 ил.

1432483

Изобретение относится к электротехнике и может бшть использовако во вторичных источниках электропитания радиоэлектронной аппаратуры.

Цель изобретения — повышение стабильности выходного напряжения стаб щизатора.

На чертеже представлена принципиальная электрическая схема ниэковольт- 0 ного стабилизатора постоянного напря-. жения.

Стабилизатор содержит регулирующий транзистор 1, выходную шину 2 для подключения нагрузки, первую 3 и вторую 4 выходные шины для подключения основного и вспомогательного источников питающих напряжений, опорный стабилитрон 5, общую шину

6, токозадающий элемент 7, дифферен- 20 циальный усилитель 8 сигнала рассогласования на транзисторах 9 и 10 и резистор 11, делитель выходного напряжения, выполненный на резисторах 12 и 13,токостабилизкрующий двух- 25 полюскик 14 (нагрузка усилителя 8) и компенсирующую цепь 15, выполнен" ную на последовательно соединенных резисторах 16 и 17.

Переход эмиттер-коллектор регули- 30 рующего транзистора 1 включен между шинами 2 и 3, один вывод опорного стабилитрона 5 соединен с общей шиной 6, другой вывод через токозадающий элемент 7 связан с шиной 4, потенциал которой ниже потенциала общей шины 6.

Неинвертирующий вход (база вхоцного транзистора 9) усилителя 8 через резисторы 17 и 16 соединен соот- О ! ветственно с общей шиной 6 и с шиной

4, инвертирующий вход (база выходно" го транзис.тора 10) соединен с общей точкой резисторов 12 и 13 делителя выходного напряжения, а выход (коллектор выходного транзистора 10) непосредственно подключен к базе регулирующего транзистора 1 и через токостабилизирующий двухполюсник 14 соединен с шиной 3.

5О

Стабилизатор работает следующим образом.

Изменения питающего напряжения ослабляют путем соответствующего изменения проводимости регулирующего транзистора 1 под воздействием усилителя 8. При этом одновременно обратно пропорционально изменяется потенциал неинвертирующего входа уси Пбхг RIv

{R +R ) =DU

1k 1I I5

60<к где DUq 2 — изменение вспомогательного питающего напряжения;

К 2,R а — величинь1 сопротивления соответственно резисторов 12 и 13; к соответственно резисторов 16 и 17;

DU < — нестабильность выходного напряжения при отсутствии резисторов 16 и 17 °

Падение напряжения ка резисторе 17 ограничительного элемента обеспечивает достижение и другого положительного эффекта: снижается потенциал неинвертирующего входа усилителя 8 относительно шины 6 на величину, равную максимальному суммарному разбросу напряжений эмиттер-база транзисторов 9 и 10 усилителя 8, что позволяет снизить минимальное выходное напряжение стабилизатора до нуля.

Условие компенсации разброса напряжений эмиттер-база транзисторов 9 и 10 усилителя 8

Usa ì í

16 17 где йБ „ минимальное значение вспомогательного питающего напряжения; максимальный суммарный разброс напряжений эмиттер-база транзисторов 9 и 10 усилителя 8. лителя 8, что обеспечивает значительное снижение нестабильности выходного напряжения ° Например, с повышением питающего напряжения несколько, повышается выходное напряжение, повышается падение напряжения на резисторе 17, что приводит к уменьшению тока транзистора 9 к увеличению тока транзистора 10. В результате уменьша(ется проводимость регулирующего транзистора 1, уменьшается выходное напряжение, компенсируя его первокачальное увеличение.

Условие компенсации нестабильности выходного напряжения стабилизатора может быть охарактеризовано выражением

Составитель В.Есин

Редактор И.Горная Техред у.дидык Корректор Л.Патай

Заказ 5439/40 Тираж 866 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

14324

Таким образом, предлагаемый стабилизатор по сравнению с известным позволяет одновременно обеспечить и снижение минимального напряжения и уменьшить нестабильность выходного

5 напряжения. формула изобретения

Низковольтный стабилизатор посто-.)0 янного напряжения, содержащий регулирующий транзистор, соединенный коллектором с первой входной шиной для подключения основного источника питающего напряжения одной полярности, эмиттером — с выходной шиной для подключения нагрузки, а базой— с выходом дифференциального усилителя сигнала рассогласования, инвертирующий вход которого соединен со 70 средним выводом делителя выходного напряжения, один входной вывод которого подключен к выходной шине, дру гой входной вывод подключен к общей шине источников питания и нагрузки через опорный стабилитрон, а ко второй входной шине для подключения вспомогательного источника напряжения другой полярности через токозадающий злемент, компенсирующую цепь, отличающийся тем, что, с целью повышения стабильности выходного напряжения, компенсирующая цепь выполнена в виде делителя напряжения, средний вывод которого соединен с неинэертируюшим входом дифференциального усилителя, а крайние выводы подключень1 h второй входной и о б г,ей шин а .
