Реферат



Изобретение относится к вычислит льной технике, в частности к умножителям , и является усовершенствованием изобретения по авт.св.№ 1305666. Целью изобретения является расширение области применения за .счет о бработки сомножителей, равных нулю. Устройство содержит блоки 1, 2 памяти, сумматор 3 по модулю два, комбинационный сумматор 4,блок 5 памяти и вновь введенный элемент ИЛИ 6. 1 ил.

СОЮЗ СОВЕТСНИХ социАлистических

РЕСПУБЛИК (51) 4 С 06 F 7/52

8.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМУ СВИД=ТЕЛЬСТВУ госудА ственный НОмитет сссР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 1305666 (21) 4184751/24-24 (22) 20. 01. 87 (46) 23.10.88. Бюл. В 39 (72) С.И,Фролов (53) 681.325 (088.8) (56) Авторское свидетельство СССР

Ф 1305666, кл. С 06 F .7/52, 1985.

„„Я0„„1432507 А 2 (54) УСТРОЙСТВО ДЛЯ УМНОЖЕНИЯ (57) Изобретение относится к вычислительной технике, в частности к умножителям, и является усовершенствованием изобретения по авт.св.У 1305666.

Целью изобретения является расширение области применения за .счет обработки сомножителей, равных нулю. Устройство содержит блоки 1, 2 памяти, сумматор

3 по модулю два, комбинационный сумматор 4,блок 5 памяти и вновь введенный элемент ИЛИ 6. 1 ил.

1432507

Формула изобретения

Составитель В.Березкин

Редактор И.Горная Техред Л.Сердюкова Корректор Н.Король

Заказ 5441/41 Тираж 704 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к вычислительной технике, в частности к умноя ителям, и является усовершенствованием изобретения по авт.св.Ф 1305666, Цель изобретения — расширение области применения за счет обработки сомножителей, равных нулю.

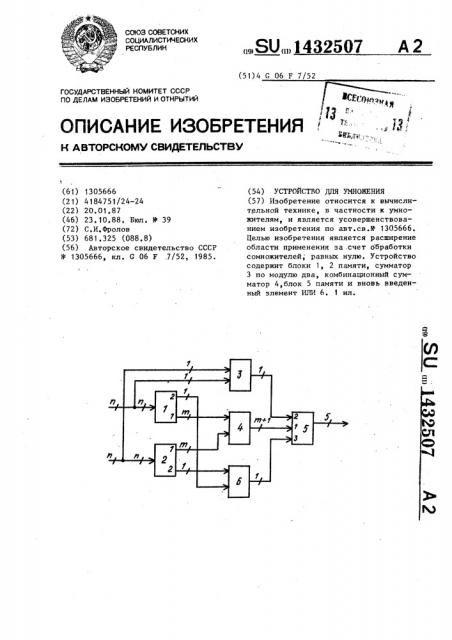

На чертеже представлена схема предлагаемого устройства, 1О

Устройство содержит блоки 1 и 2 амяти, сумматор 3 по модулю два,коминационный сумматор 4, блок 5 памяти элемент ИЛИ 6.

Устройство работает следующим об- 15 разом.

Если сомножители не равны нулю, на ополнительных выходах блоков 1 и 2 амяти присутствует логический "0", а втором .дополнительном входе блока 2О памяти — логический "0", и на выхое устройства формируется двоичный од произведения.

Если хотя бы один из двух сомножи-! елей равен нулю, на дополнительном

ыходе соответствующего блока 1 или 2 амяти формируется логическая "1", оторая передается на второй дополниельный вход блока 5 памяти,и на выхо-, е устройства формируется двоичный ЭО од нулю.

Дополнительные выходы блоков 1 и 2 памяти являются одним из разрядов вы.1содного слова ПЗУ, на которых реали зуются блоки 1 и 2 памяти. Информация,, записанная по любому адресу ПЗУ,включая и адрес, соответствующий нулевому значению входного числа, выводится на выход, причем на второй выход выводится логическая " 1" при адресе нулевого числа и логический "0" при всех остальных адресах, а на первый вы-. ход -логарифм входного числа для всех адресов, кроме адреса нулевого числа, при котором информация первого выхода для вычнсления произведения не используется. Второй дополнительный вход блока 5 памяти является одним из разрядов адреса ПЗУ, на котором реализован блок 5 памяти. При наличии на этом разряде логической "1" на выходе

ПЗУ формируется код числа, соответствующий нулевому значению числа в выходном коде, независимо от кода,: поступающего на все остальные разряды адреса ПЗУ. При наличии на этом pasряде адреса блока 5 логического "0" на выходе формируется код произведения, определяемый в зависимости от кода на остальных разрядах адреса блока 5 памяти.

Устройство для умножения по авт. св. У 1305666,о т л и ч а ю щ е е с я тем, что, с целью расширения области применения за счет обработки сомножителей, равных нулю, в него введен элемент ИЛИ, входы которого соединены с дополнительными выходами первого и второго блоков памяти, а выход подключен к второму дополнительному входу третьего блока памяти.
