Реферат



Класс 47, 45

Л4 143287 ссср

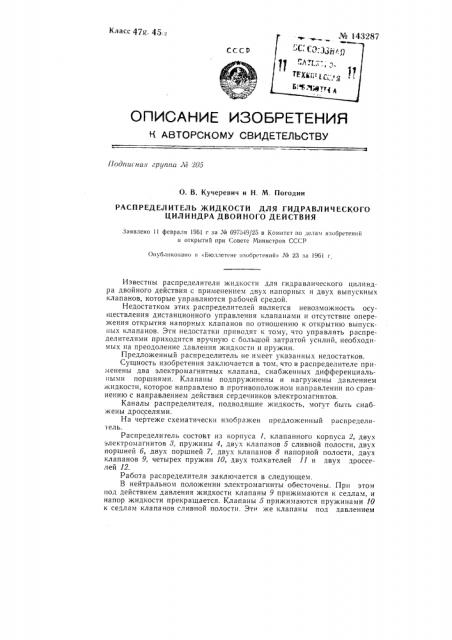

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ!!одписна» грутги Ао 205

О. В. Кучеревич и H. М. Погодин

РАСПРЕДЕЛИТЕЛЬ )КИДКОСТИ ДЛЯ ГИДРАВЛ И Ч ЕСКОГО

ЦИЛИНДРА ДВОЙНОГО ДЕЙСТВИЯ

Заявлено 11 февраля 1961 г за М 697649/26 в Комитет по делам изобретений и открытий при (овете Министров СССР

Опубликовано I) «Ьюллетене изобретений» ¹ 23 за 1961 г

Известны распределители жидкости для гидравлического цилиндра двойного действия с применением двух напорных и двух выпускных клапанов, которые управляются рабочей средой.

Недостатком этих распределителей является невозможность осуществления дистанционного управления клапанами и отсутствие опережения открытия напорных клапанов по отношению к открытию выпускных клапанов. Эти недостатки приводят к тому, что управлять распределителями приходится вручную с большой затратой усилий, необходимых на преодоление давления жидкости и пружин.

Предложенный распределитель не имеет указанных недостатков.

Сущность изобретения заключается в том, что в распределителе применены два электромагнитных клапана, снабженных дифференциальными поршнями. Клапаны подпружинены и нагружены давлением жидкости, которое направлено в противоположном направлении по сравнению с направлением действия сердечников электромагнитов.

Каналы распределителя, подводящие жидкость, могут быть снабжены дросселями.

На чертеже схематически изображен предложенный распределитель.

Распределитель состоит из корпуса 1, клапанного корпуса 2, двух электромагнитов д, пружины 4, двух клапанов 5 сливной полости, двух поршней б, двух поршней 7, двух клапанов 8 напорной полости, двух клапанов 9, четырех пружин 10, двух толкателей ll и двух дросселей 12.

Работа распределителя заключается в следующем.

В нейтральном положении электромагниты обесточены. При этом под действием давления жидкости клапаны 9 прижимаются к седлам, и напор жидкости прекращается. Клапаны 5 прижимаются пружинами 10 к седлам клапанов сливной полости. Эти же клапаны под давлением жидкости H действием. 11pQI

При вкл1оченном правом электромагните под действием сердечника

: lPKTpc)!Ma! IlIITa толк !тель 11 oTKpl IB leT K,"iaiiaH 9, KQTopbIH сообщает напорную полость клапанного корпуса 2 с полостями B и Г. Под давлением жидкости поршни 6 и 7 плавно передвигаются в свои крайние положения и открывают кланilllbl. Причем клапан сливной полости открыкается раньше, чем напорный. Плавность передвижения поршней (отрытия клапанов) достигается за счет регулировки дросселя 12, а также «а сееТ демпферного ycTpoHc raa клапанов. При этом один KJIariaii

iI IiioðIIoé, полости распределителя сооб1цит ее с полостью Д силового цилиндра И, а клапан сливной полости распределителя сооб1цит полость Е

< нлового цилиндра со сливом.

При вклк! !ca!!oil левом электромагните 1юд действием сердечника

-,лектромагнита толкатель 11 открывает клапан 9, который сообщает напорную полость клапанного корпуса 2 с полостями Л и Г. Под давлением жидкости поршни 6 н 7 плавно передвигаются в свои крайние положения и открывают клапаны. При этом один из клапанов напорной

1юлости распределителя сообщает ее с полостью E силового цилиндра 18, а клапан сливной полости распределителя сообщит полость Д силового цилиндра со слцвом.

В описываемом распределителе жидкости впервые применено электрическое управление, что дает возможность дистанционного управления, а также возможность открытия клапанов под давлением рабочей гидрожидкости

Предмет изобретения

1. Распреде !HTeJIH >KH Ii

2. Распределитель по и. 1, отл и ч а ю щи йс я тем, ьто, с цельк! опережения открытия напорных клапанов по отношению к открытию вы1!уск II,Iõ клапанов, каналы, подводящие жидкость, снабжены дроге<в лями.
