Способ получения паро-водо-газонепроницаемого целлофана

Способ получения паро-водо-газонепроницаемого целлофана

Иллюстрации

Показать все

Реферат

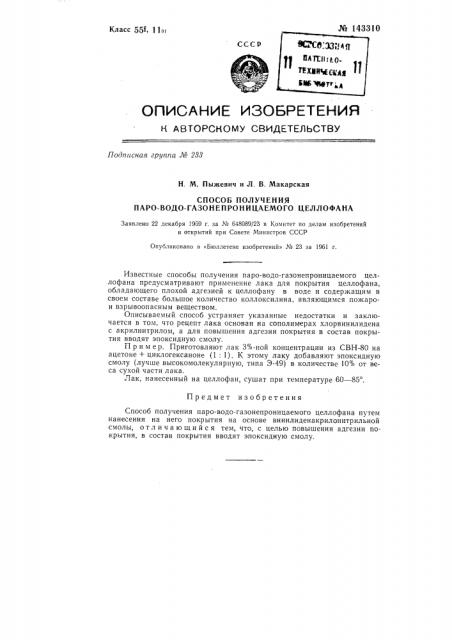

№ 143310

Класс 55k, 11в< ссср

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Лг0 288

Н. М. Пыжевич и Л. В. Макарская

СПОСОБ ПОЛУЧЕНИЯ

ПАРО-ВОДО-ГАЗОНЕПРОНИЦАЕМОГО ЦЕЛЛОФАНА

Заявлено 22 декабря 1969 г. за ¹ 648089/23 в 1(омитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 23 за 1961 г.

Известные способы получения паро-водо-газонепроницаемого целлофана предусматривают применение лака для покрытия целлофана, обладающего плохой адгезией к целлофану в воде и содержащим в своем составе большое количество коллоксилина, являющимся пожарои взрывоопасным веществом.

Описываемый способ устраняет указанные недостатки и заключается в том, что рецепт лака основан на сополимерах хлорвинилидена с акрилнитрилом, а для повышения адгезии покрытия в состав покрытия вводят эпоксидную смолу.

П р и м ер. Приготовляют лак 3 /О-ной концентрации из СВН-80 на ацетоне+ циклогексаноне (1: 1). К этому лаку добавляют эпоксидную смолу (лучше высокомолекулярную, типа Э-49) в количестве 10 /О от веса сухой части лака.

Лак, нанесенный на целлофан, сушат при температуре 60 — 85 .

Предмет изобретения

Способ получения наро-водо-газонепроницаемого целлофана путем нанесения на него покрытия на основе винилиденакрилонитрильной смолы, отличающийся тем, что, с целью повышения адгезии покрытия, в состав покрытия вводят эпоксидную смолу.
