Реферат

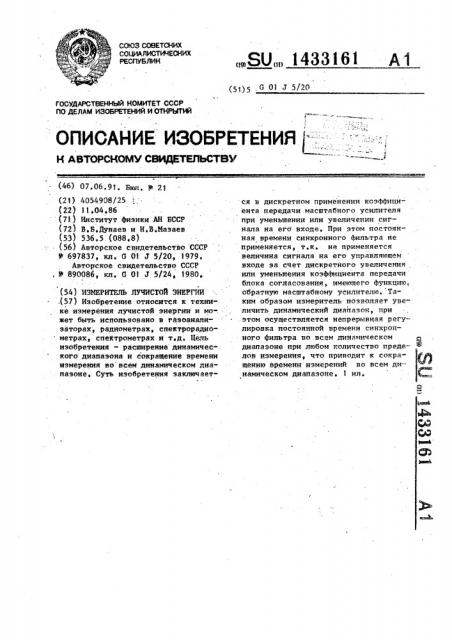

„,80„„1433161 А1

СОЮЗ СОВЕТСКИХ

СОЭВЛИСТИЧЕСКИХ

РЕСПУБЛИК (51>5 а 01 J 5/20

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Н A4TOPCKOMYCBHBETBOACTBV (46) 07.06.91. Бюл. 5- 21 (21) 4054908/25 (22) 11в04.86 (71) Институт Физики АН БССР (72) В.Б.Дунаев и Н,В.Мазаев (53) 536.5 (088.8) (56) Авторское свидетельство СССР

У 697837ю кл. 6 01 J 5 20ý 1979В

Авторское свидетельство СССР, У 890086, кл. 0 01 J 5 24, 1980.. ся в дискретном применении коэффициента передачи масштабного усилителя при уменьшении или увеличении сигнала на его входе. При этом постоянная времени синхронного фильтра не применяется, т,к. не применяется величина сигнала на его управляющем входе за счет дискретного увеличения нли уменьшения коэффициента передачи блока согласования, имеющего функцию, обратную масштабному усилителю. Таким образом измеритель позволяет увеличить динамический диапазон, при .этом осуществляется непрерывная регулировка постоянной времени синхронного Фильтра во всем динамическом диапазоне при любом количество пределов измерения, что приводит к сокра" щению времени измерений во всем ди-намическом диапазоне, 1 ил. (54) ИЗМЕРИТЕЛЬ ЛУЧИСТОЙ ЭНЕРГИИ .(57) Изобретение относится к технике измерения лучистой энергии и мо-. жет быть использовано в газоанализаторах, радиометрах, спектрорадиометрах, спектрометрах и т.д. Цель изобретения - расширение динамичес" кого диапазона и сокращение времени измерения во всем динамическом диапазоне. Суть изобретения заключаетОПИСАНИЕ ИЗОБРЕТЕНИЯ

1433161

Составитель А.Леви

Техред Л.Сердюкова Редактор М.Кузнецова

Корректор А.Обручар

Тираж 332

ВНИИПИ ГосударстЬенного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 2564

Подписное

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Таким образам, измеритель позволяет увеличить динамический диапазон, при этом осуществляется непрерывная регулировка постоянной времени синх5 ронного фильтра 5 во всем динамическом диапазоне слюбым количеством пределов измерения, что приводит к сокращению времени измерений во всем динамическом. диапазоне. f0 !

:Формула изобретения

Измеритель лучистой энергии, содержащий оптически связанные оптическую систему, модулятор и приемник иэ- 15 .лучения, последовательно соединенные синхронный фильтр, усилитель и синхронный .детектор, а также формирователь синхрониэирующих управляющих сигналов, связанный с модулятором,вы- 20 ход которого соединен с управляющими входами синхронного фильтра и синхраРнаго детектора, н устройство регулирования постоянной времени, о т л н" ч а ю шийся тем, что, с пелью расширения динамического диапазона и сокращения времени измерения во всем динамическом диапазоне, в него дополнительно введены масштабный усилитель, включенный между выходом приемника излучения и входом синхронного фильтра, и блок согласования, включенный между выходом синхронного детектора и входом устройства регулирования постоянной времени, при этом выход устройства регулирования постоянной времени непосредственно связан с регулирующим входом синхронного фильтра, а командный выход масштабного усилителя связан с управляющим входом блоха согласования,
