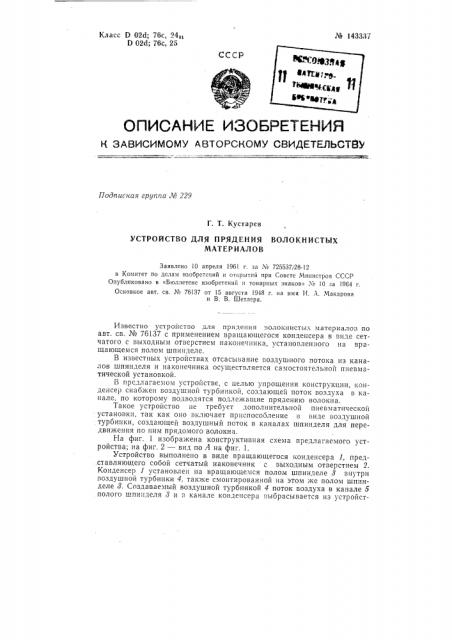

¹ 143337

Класс D 02d; 76с, 24ат

D 02d; 76с, 25

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ к здвисимом втогском саидкткльств

Подписная группа. Л 229

Г. T. Кустарев

УСТРОЙСТВО ДЛЯ ПРЯДЕНИЯ ВОЛОКНИСТЫХ

МАТЕРИАЛОВ

Заявлено 10 апреля 196! г. за ¹ 725537 28-12 в Комитет по дслаги изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» № 10 за 1964 г.

Основное авт. св. ¹ 76137 от 15 августа 1948 г. на игия И. А. Макарова и В, В. Шетлера.

Известно устройство для прядения волокнистых материалов по авт. св. № 76137 с применением вращающегося конденсера в виде сетчатого с выходным отверстием наконечника, установленного на вращающемся полом шпинделе.

В известных устройствах отсасывание ьоздушного потока из каналов шпинделя и наконечника осуществляется самостоятельной пневматической установкой.

В предла-аемом устройстве, с целью упрощения конструкции, конденсер снабжен воздушной турбинкой, создающей поток воздуха в канале, по которому подводятся подлежащие прядению волокна.

Такое устройство не требует дополнительной пневматической установки, так как оно включает прнспосооление в виде воздушной турбинки, создающей воздушный поток в каналах шпинделя для передвижения по ним прядомого волокна.

На фиг. 1 изобра кена конструктивная схема предлагаемого устройства; на фиг. 2 — вид по Л на фиг. 1.

Устройство выполнено в виде вращающегося конденсера 1, представляющего собой сетчатый наконечник с выходным отверстием 2.

Конденсер 1 установлен на вращающемся полом шпинделе 3 внутри воздушной турбинки 4, также смонтированной на этом же полом шпинделе о. Создаваемый воздушной турбинкой 4 поток воздуха в канале 5 полого шпинделя 3 и в канале конденсера выбрасывается из устройства через окна 6 воздушной турбинки 4, которая в верхней части выполнена в виде приводного блочка 7.

Вверху над полым шпинделем 8 расположена неподвижная воро1ка 8, в которую принимается мычка, выпускаемая цилиндрами 9 вытяжного прибора- прядильной машины. Внизу под конденсером находятся приемные цилиндры 10, осуществляющие зажим мычки и выпуск пряжи гля намотки ее па бооту 11.

Предмет -пзобретения

Устройство для пряденця. волокнистых материалов по авт. св.

Лв 7б!37, отл и ч а ю щеес я тем, что, с целью упрощения конструкции, кондепсер снабжен воздушной турбинкой, создающей поток воздуха В канале, по I.ОТО1эому подводятся подле>кап!ие, прядени1О во:1Ок11а.

Рггу. /

ЮгьУ А

Рг/г 3

Техред Л. К. Ткаченко

Корректор О. Б. Тюрина

Редактор В. Ф. Чулкова

Поди. к печ. 4/VI — 64 г. Формат бум. 70 Х 108 /гв Объем 0,18 изд. л.

Заказ 1218/7 Тираж 600 Цена 5 коп.

ЦНИИПИ Государственного комитета гю делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4.

Типография, пр. Сапунова, 2.
