Способ получения неразъемных прессовых соединений деталей типа вал-втулка

Способ получения неразъемных прессовых соединений деталей типа вал-втулка

Иллюстрации

Показать все

Реферат



Изобретение относится к области сборочного производства, в частности к способам ползтения нераз ьемньк прессовых соединений деталей типа вал-втулка. Цель - повышение качества и надежности полученных соединений . Для этого нагревают часть 3 втулки 2, ограниченную радиусами, величину угла между которыми определяют из приведенного соотношения. Нагрев производят до ковочной температуры , после чего вал 1 сопрягают с втулкой 2. Затем пластически деформируют втулку 2 в штампе 4 до ликвидации имеющегося зазора между деталями . После выравнивания температуры соединяемых деталей в соединении образуется натяг, величина которого стабильна и не зависит от отклонений номинальных размеров вала и втулки 1 ил. с Ф сл 00 со

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (19) (И) (S1) 4 В 23 Р 11/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ HOMHTET СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4123634/31-27 (22) 09,07,86 (46) 30.10.88. Бюл. 9 40 (71) Курганский машиностроительный институт (72) А.Г. Мезенцев (53) 658.515 (088 ° 8) (56) Авторское свидетельство СССР

1(941147, кл. В 23 P 11/02, 18.03.80. (54) СПОСОБ .ПОЛУЧЕНИЯ НЕРАЗЪЕМНЫХ

ПРЕССОВЫХ СОЕДИНЕНИЙ ДЕТАЛЕЙ ТИПА

ВАЛ-ВТУЛКА (57) Изобретение относится к области сборочного производства, в частности к способам получения неразъемных прессовых соединений деталей типа вал-втулка. Цель - повышение качества и надежности полученных соединений. Для зтого нагревают часть

3 втулки 2, ограниченную радиусами, величину угла между которыми определяют из приведенного соотношения.

Нагрев производят до ковочной температуры, после чего вал 1 сопрягают с втулкой 2. Затем пластически дефор. мируют втулку 2 в штампе 4 до ликвидации имеющегося зазора между де-, талями. После выравнивания температуры соединяемых деталей в соединении образуется натяг, величина которого стабильна и не зависит от отклонений номинальных размеров вала и втулки. 1 ил.

1433741 динения сопрягаемые детали изготавливали по посадке Н 8/h 8. Температуру нагрева для стали 30 выбирали в интервале ковочных температур т 820О.

Нагрев сектора производится индукционным способом, размеры сектора ограничивались наложением теплоотводящих наклодок.

Размеры сектора нагрева

3608 360 0 14

Ч=0,8- — -= 0,8

А

= 45 .

После установки нагретой втулки на вал производили деформированием втулки в штампе.

Фо рмула из об ре тения

Составитель H. Пожидаева

Техред Л. Сердюкова Корректор В. Романенко

Редактор Ю. Середа

Заказ 5495/16

Тираж 922 Подписное

ВНИИЛИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиrpaфическоe nрeдпpиятиe, r, Ужгород, ул. Проектная, 4

Изобретение относится к механо сборочным работам,в частности к из-. готовлению неразъемных соединений еталей типа вал-втулка.

Целью изобретения является повыШение качества и надежности полученНых соединений за счет получения стабильной величины натяга, не зависящей от отклонений номинальных раэеров вала и втулки.

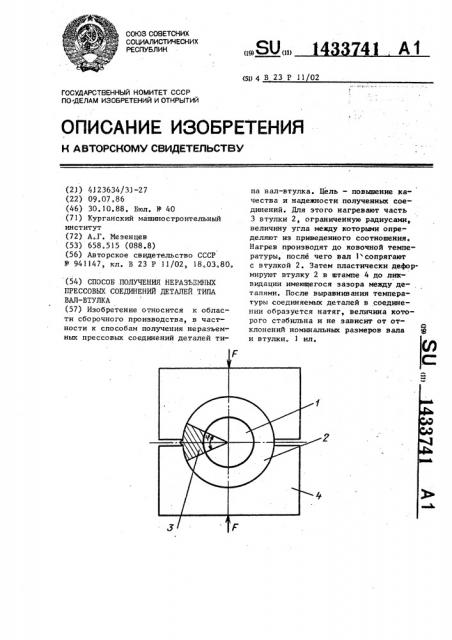

На чертеже изображена схема полуения соединения.
